| नाम: | टेलीकॉम के लिए सिग्नल ट्रांसमिशन 4-लेग एंगुलर स्टील कम्युनिकेशंस रेडियो मोबाइल सेल टॉवर | डिज़ाइन मानक: | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|---|---|---|---|
| ऊंचाई: | 5-110M, या अनुकूलित | हवा की गति प्रतिरोध: | ≥60एम/एस |
| सामग्री: | एंगल स्टील Q235 Q355 Q420 ASTM A36 A572 Gr50 | गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 |
| प्रमाणपत्र: | आईएसओ 9001:2008 | जीवनभर: | 30 वर्ष से अधिक |
| संक्षारणरोधी उपचार: | गर्म स्नान जस्ती | सामान: | सीढ़ियाँ, प्लेटफार्म, एंटीना माउंट |
| इंस्टालेशन: | ऑन-साइट असेंबली आवश्यक है | संक्षारण प्रतिरोध: | उच्च, सतही उपचार के कारण |
| रखरखाव: | कम रखरखाव की आवश्यकता है | रंग: | स्वनिर्धारित |
| एंटीना लोड: | 12 एंटेना तक | संरचना प्रकार: | जालीदार मीनार |
| पवन प्रतिरोध: | उच्च | नींव का प्रकार: | ठोस |
| सतह का उपचार: | चित्रित या पाउडर लेपित |
JIAYAO | आपका विश्वसनीय वैश्विक संचार टावर भागीदार
स्टील संचार टावरों पर केंद्रित एक पेशेवर निर्माता के रूप में, JIAYAO लाता है 20 से अधिक वर्षों का निर्माण और निर्यात अनुभवहर दूरसंचार अवसंरचना परियोजना के लिए। हम इससे अधिक प्रदान करते हैं1,000 तैयार टावरवार्षिक रूप से वैश्विक बाजारों में, 10 मिलियन अमेरिकी डॉलर के वार्षिक निर्यात मात्रा के साथ। अब तक, हमारे टावर समाधान सफलतापूर्वक तैनात किए गए हैं55 देशों मेंदक्षिण पूर्व एशिया, मध्य पूर्व, लैटिन अमेरिका, अफ्रीका और उससे आगे।
हम आपकी सभी विशिष्ट परियोजना मांगों को पूरा करने के लिए पूर्ण OEM/ODMअनुकूलन सेवाएं प्रदान करते हैं। मानक 5G सेलुलर जाली टावरों, मोनोपोल और गाइडेड मास्ट से लेकर खनन स्थलों, पवन फार्मों और चरम मौसम परिदृश्यों के लिए निर्मित एप्लिकेशन-विशिष्ट टावरों तक, हम आपकी आवश्यकताओं के लिए इष्टतम समाधान तैयार कर सकते हैं।
सख्त गुणवत्ता नियंत्रण, परिपक्व वैश्विक वितरण क्षमताओं और पूर्ण तकनीकी सहायता द्वारा समर्थित, हम दुनिया भर के दूरसंचार ऑपरेटरों, ईपीसी ठेकेदारों और परियोजना इंटीग्रेटर्स के लिए एक लंबे समय से विश्वसनीय भागीदार रहे हैं।
विस्तृत उत्पाद विनिर्देशों, परियोजना मामलों और कस्टम समाधानों को देखने के लिए नीचे स्क्रॉल करें। ↓↓↓

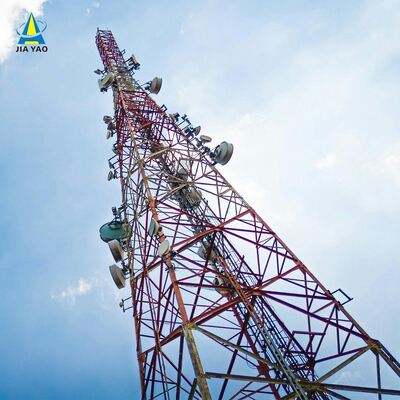

4-लेग्ड एंगुलर स्टील जाली टावरएक फ्रीस्टैंडिंग, उच्च-शक्ति वाली स्टील संरचना है जिसे महत्वपूर्ण अवसंरचना समर्थन के लिए डिज़ाइन किया गया है। इसके चौकोर-आधारित चार-पैर वाले फ्रेम और क्रिसक्रॉस जाली कनेक्शनों की विशेषता है, यह दुनिया भर में संचार, बिजली पारेषण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय रीढ़ के रूप में कार्य करता है। गाइडेड टावरों के विपरीत जो स्थिरता के लिए बाहरी तारों पर निर्भर करते हैं, यह स्व-समर्थित डिजाइन स्वतंत्र रूप से खड़ा होता है, जिससे यह शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरणों के अनुकूल होता है।
आधुनिक अवसंरचना के एक आधारशिला के रूप में, 4-लेग्ड एंगुलर स्टील जाली टावर संचार, ऊर्जा और निगरानी क्षेत्रों की बढ़ती मांगों को पूरा करने के लिए स्थायित्व, बहुमुखी प्रतिभा और व्यावहारिकता को जोड़ता है। इसका परिपक्व डिजाइन और विश्वसनीय प्रदर्शन इसे दुनिया भर की परियोजनाओं के लिए एक पसंदीदा विकल्प बनाता है।
उत्पाद विवरण

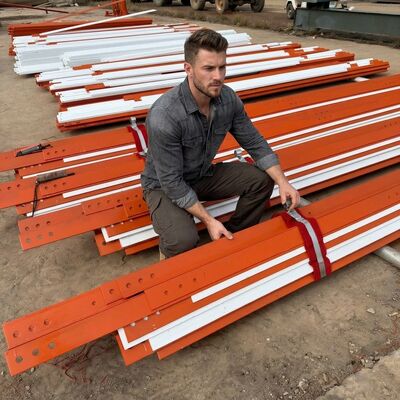

पैकेजिंग विवरण: दूरसंचार टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
वितरण:तिआनजिन बंदरगाह से भुगतान के 20 दिनों के भीतर शिप किया गया
टावर सदस्य:एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैक रूम.लोन बैग या स्टील
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए कस्टम स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञ हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
| डिजाइन | ||

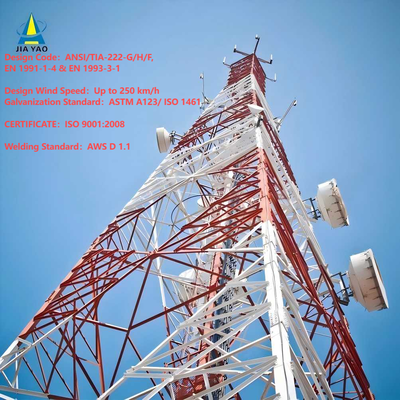

| 1. डिजाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 | |
| संरचनात्मक स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 235 | 355 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वेनाइजिंग | ||
| 15. स्टील अनुभागों का गैल्वेनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वेनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रेस टेस्ट, हैमर टेस्ट |
|

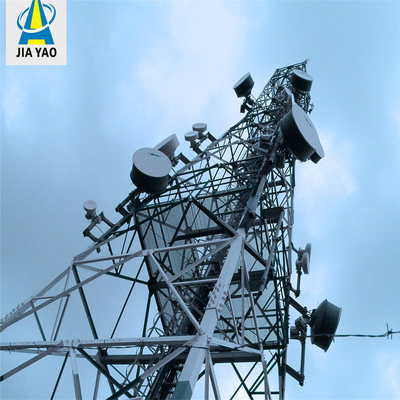

4-लेग्ड एंगुलर स्टील टावर की जाली संरचना एक क्रिसक्रॉस, ट्रस-जैसी ढांचा है जो टावर के चार ऊर्ध्वाधर कोण स्टील टांगों को जोड़ता है। आपस में जुड़े स्टील सदस्यों (आमतौर पर कोण स्टील या जाली बार) से बना, यह एक वेब-जैसी पैटर्न बनाता है जो टावर के अपने वजन, उपकरण के वजन, हवा, भूकंपीय बलों और बर्फ के भार सहित भार को सभी चार टांगों पर समान रूप से वितरित करता है। यह संरचना टावर की ऊंचाई में एकीकृत होती है, जो टावर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) को पूरक करती है ताकि संरचनात्मक अखंडता और स्थिरता को बढ़ाया जा सके। जाली विन्यास उच्च शक्ति को हल्के प्रदर्शन के साथ संतुलित करता है, सामग्री के उपयोग को कम करता है और भार-वहन क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करता है। यह हवा के प्रवाह को भी सुगम बनाता है, हवा के प्रतिरोध को कम करता है और टावर की समग्र स्थिरता में और सुधार करता है।

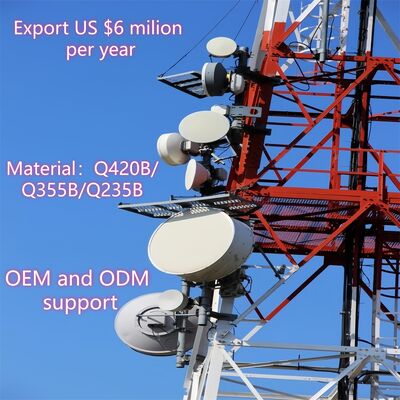

4-लेग्ड एंगुलर स्टील टावर पर माइक्रोवेव (MW) डिश माउंट करना एक व्यवस्थित, सुरक्षा-अनुपालक प्रक्रिया का पालन करता है:
4-लेग्ड एंगुलर स्टील टावर की मुख्य संरचना एक स्व-समर्थित ढांचा है जिसे स्थिरता और भार-वहन के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफॉर्म, चढ़ाई सीढ़ी, और केबल ट्रे) व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य ढांचे में एकीकृत होते हैं, लेकिन चार ऊर्ध्वाधर टांगें और जाली ट्रस कनेक्शन टावर की संरचनात्मक रीढ़ बनाते हैं।
एक साथ, प्लेटफॉर्म और सीढ़ी टावर की उपयोगिता को बढ़ाते हैं, जिससे उच्च-ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच सक्षम होती है, जो चल रहे संचालन और रखरखाव का समर्थन करती है।
गैल्वेनाइजिंग 4-लेग्ड एंगुलर स्टील जाली टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने और टावर के सेवा जीवन को 20 वर्षों से अधिक तक बढ़ाने के लिए दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है। नीचे इसके गैल्वेनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया है:
ASTM (A123, B117, A572), ISO (1461, 9227, 898), टावर डिजाइन कोड (TIA/EIA-222-G/F), और स्थानीय नियमों का पालन करें।
यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, जो अवसंरचना अनुप्रयोगों में टावर के प्रदर्शन का समर्थन करता है।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
मोनोपोल टावर, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति होती है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र कवर करता है, लागत प्रभावी है, और निर्माण के बहुमत द्वारा अपनाया जाता है। टावर बॉडी अधिक उचित अनुभाग अपनाती है, जो उच्च शक्ति वाले बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जुड़ा होता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फील्ड साइटों के अनुकूल हो सकता है।
यदि आपको इसकी आवश्यकता है, तो हम आपका 24 घंटे स्वागत करेंगे!
