एएसटीएम ए123 मानक के साथ जंग रोधी गर्म डुबकी जस्ती जाली दूरसंचार टॉवर रेगिस्तान शुष्क वातावरण संचार बेस स्टेशन के लिए

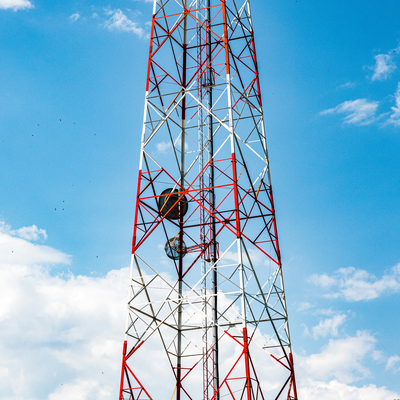

चार पैरों वाला कोणीय इस्पात जाली टावरयह एक स्वतंत्र, उच्च-शक्ति वाली इस्पात संरचना है जिसे महत्वपूर्ण बुनियादी ढांचे के समर्थन के लिए डिज़ाइन किया गया है। इसकी वर्ग आधारित चार-पैर वाली फ्रेम और क्रॉसक्रॉस जाली कनेक्शन की विशेषता है,यह संचार के लिए एक विश्वसनीय रीढ़ की हड्डी के रूप में कार्य करता है, बिजली के संचरण, और दुनिया भर में अन्य औद्योगिक अनुप्रयोगों के लिए। स्थिरता के लिए बाहरी तारों पर भरोसा करते हैं कि guyed टावरों के विपरीत, इस स्व-समर्थन डिजाइन स्वतंत्र खड़ा है,शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विभिन्न वातावरणों के अनुकूल.
आधुनिक बुनियादी ढांचे के आधारशिला के रूप में, चार पैरों वाला कोणीय स्टील ग्रिड टॉवर संचार, ऊर्जा,और निगरानी क्षेत्रइसका परिपक्व डिजाइन और विश्वसनीय प्रदर्शन इसे दुनिया भर की परियोजनाओं के लिए पसंदीदा विकल्प बनाता है।
उत्पाद का वर्णन
पैकेजिंग विवरणःग्राहक की आवश्यकताओं के अनुसार टेलीकॉम टॉवर को जस्ती पट्टी से बंडल किया जाएगा।
वितरित करें:तियानजिन बंदरगाह से भुगतान के बाद 20 दिनों में भेज दिया
टावर के सदस्य:एक इस्पात टावर को कई बंडलों में विभाजित किया गया है।
बोल्ट:पैक्रम.लोन बैग या स्टील
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित इस्पात टावरों के डिजाइन और निर्माण में विशेषज्ञ हैं।नीचे उत्पाद की विस्तृत जानकारी दी गई हैः
| डिजाइन |

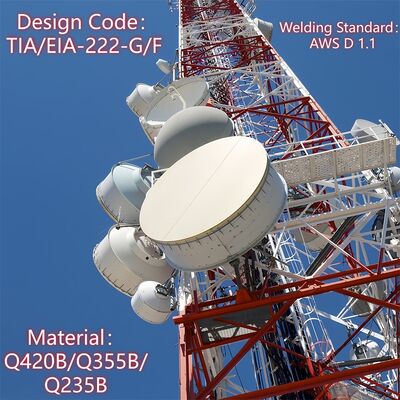

| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
| संरचना स्टील |
| 2ग्रेड |
हल्के स्टील |
उच्च तन्यता वाला इस्पात |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
एएसटीएम ए३६ |
एएसटीएम ए 572 ग्रेड 50 |
| |
EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. अनुमेय विचलन |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता शक्ति (एमपीए) |
360~510 |
470 ~ 630 |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) |
235 |
355 |
| 7लम्बाई (%) |
20 |
24 |
| 8. टक्कर की ताकत KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| |
27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| |
27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| बोल्ट और नट्स |
| 9ग्रेड |
चौथी श्रेणी।8, 6.8, 8.8 |
| 10यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
आईएसओ 898-1 |
| 10.2 अखरोट |
आईएसओ 898-2 |
| 10.3 वाशर |
आईएसओ 6507-1 |
| 11आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 अखरोट |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) |
| 13मानक |
एडब्ल्यूएस डी1.1 |
| चिह्नित करना |
| 14. अंगों की चिह्नित करने की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| जस्तीकरण |
| 15. इस्पात वर्गों के गैल्वनाइजेशन मानक |
आईएसओ 1461 या एएसटीएम A123 |
| 16बोल्ट और नट्स का गैल्वनाइजेशन मानक |
आईएसओ 1461 या एएसटीएम ए153 |
| परीक्षण |
| 17कारखाना परीक्षण |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), शीत झुकने,
पूर्व परीक्षण, हथौड़ा परीक्षण
|
चार पैरों वाले कोणीय इस्पात टावर की जाली संरचना एक क्रॉसक्रॉस, ट्रस जैसी फ्रेम है जो टावर के चार ऊर्ध्वाधर कोण वाले इस्पात पैरों को जोड़ती है।आपस में जुड़े स्टील के अंगों से बना (आमतौर पर कोणीय स्टील या जालीदार सलाखों), यह एक जाल जैसा पैटर्न बनाता है जो भारों को ढ़ेरों में समान रूप से वितरित करता है, जिसमें टॉवर का अपना वजन, उपकरण का वजन, हवा, भूकंपीय बल और बर्फ के भार शामिल हैं।यह संरचना पूरे टॉवर की ऊंचाई में एकीकृत है, संरचनात्मक अखंडता और स्थिरता को बढ़ाने के लिए टॉवर के कॉपर डिजाइन (नीचे चौड़ा, ऊपर संकीर्ण) का पूरक है।जाली विन्यास उच्च शक्ति के साथ हल्के वजन प्रदर्शन संतुलन, सामग्री के उपयोग को कम से कम करते हुए भार सहन क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करता है। यह वायु प्रवाह को भी सुविधाजनक बनाता है,हवा के प्रतिरोध को कम करना और टॉवर की समग्र स्थिरता में और सुधार करना.

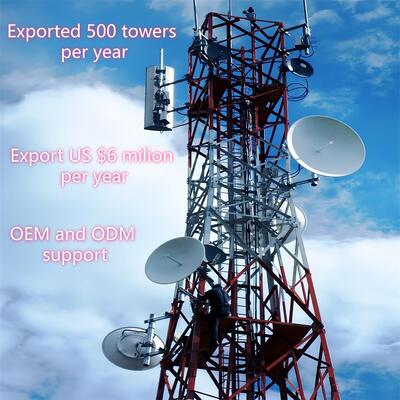

माइक्रोवेव (एमडब्ल्यू) डिश को चार पैरों वाले कोणीय इस्पात टावर पर लगाना एक व्यवस्थित, सुरक्षा के अनुरूप प्रक्रिया का पालन करता हैः
- स्थापना पूर्व तैयारी: यह सुनिश्चित करने के लिए कि यह मेगावाट डिश (डिश, माउंटिंग ब्रैकेट और संबंधित हार्डवेयर सहित) के वजन को सहन कर सकता है, टॉवर की भार सहन करने की क्षमता की जांच करें।जांचें कि टावर का डिजाइन प्रासंगिक मानकों के अनुरूप है (ई.g., TIA/EIA-222-G/F) उपकरण के लिए।
- ब्रैकेट की स्थापना: विशेष एंटीना/माइक्रोवेव ब्रैकेट (टावर के साथ उपलब्ध कराए गए या कस्टम-निर्मित) टावर के शरीर या उपकरण प्लेटफॉर्म पर पूर्व-निर्धारित माउंटिंग बिंदुओं पर लगाएं।ये ब्रैकेट उच्च शक्ति वाले बोल्ट (आईएसओ 898 ग्रेड 6 के अनुरूप) का उपयोग करके सुरक्षित हैं.8/8.8) ग्रिड संरचना या टॉवर पैरों के साथ एक ठोस कनेक्शन सुनिश्चित करने के लिए।
- डिश उठाना और उसे रखने की विधि: लक्ष्य ऊंचाई (आमतौर पर टावर के ऊपरी भागों या एक समर्पित उपकरण मंच पर) के लिए MW डिश को उठाने के लिए क्रेन या विशेष उठाने उपकरण का उपयोग करें।सुनिश्चित करें कि डिश को अपेक्षित बिंदु से बिंदु संचार पथ के साथ संरेखित किया गया है (आवश्यकता के अनुसार एजिमुथ और ऊंचाई के लिए समायोजित करें).
- पकवान को सुरक्षित करना: संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित ब्रैकेट के लिए MW डिश को संलग्न करें, कैलिब्रेटेड टूल्स के साथ निर्दिष्ट टोक़ तक बोल्ट को कसें। सुनिश्चित करें कि डिश स्तर और स्थिर है,बिना झूलने या आंदोलन के.
- केबल रूटिंग और एकीकरण: केबलों को पर्यावरण क्षति से बचाने के लिए टावर के एकीकृत केबल ट्रे के माध्यम से डिश के सिग्नल केबलों को रूट करें। केबलों को उपयुक्त उपकरणों से कनेक्ट करें (जैसे,टावर के आधार या मध्यवर्ती मंच पर ट्रांसमीटर/रिसीवर), उचित इन्सुलेशन और जलरोधक सुनिश्चित करना।
- अंतिम निरीक्षण: यह सुनिश्चित करने के लिए एक दृश्य जांच करें कि डिश सुरक्षित रूप से घुड़सवार है, ब्रैकेट बरकरार हैं, और केबल ठीक से व्यवस्थित हैं। संरेखण और कार्यक्षमता की पुष्टि करने के लिए डिश के संकेत संचरण का परीक्षण करें,प्रक्रिया के दौरान सुरक्षा प्रोटोकॉल का पालन करना.

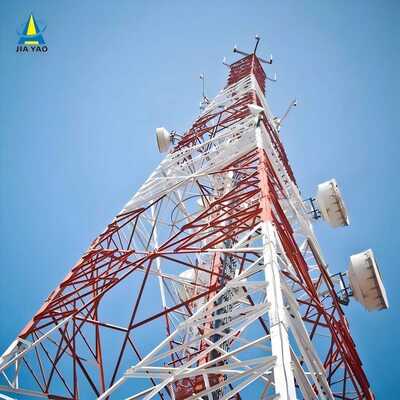

चार पैरों वाले कोणीय इस्पात टावर की मुख्य संरचना स्थिरता और भार सहन करने के लिए डिज़ाइन किया गया एक स्व-समर्थन ढांचा है, जिसमें तीन मुख्य घटक शामिल हैंः
- चार ऊर्ध्वाधर कोण स्टील पैर: उच्च गुणवत्ता वाले संरचनात्मक इस्पात (जैसे, Q235B, Q345B, Q420; ASTM A36/A572 के अनुरूप) से बने प्राथमिक भारवाहक तत्व और एक वर्ग आधार विन्यास में व्यवस्थित।ये पैर टावर के कुल वजन (सजावट और पर्यावरणीय भार सहित) को नींव पर स्थानांतरित करते हैं.
- जाली ट्रस कनेक्शन: क्रिसक्रॉस स्टील के सदस्य (कोणीय स्टील या जालीदार सलाखों) जो चार पैरों को क्षैतिज और विकर्ण रूप से जोड़ते हैं। यह ट्रस सिस्टम संरचना में समान रूप से भार वितरित करता है, कठोरता को बढ़ाता है,और पार्श्व बल (हवा) का प्रतिरोध करता है, भूकंपीय गतिविधि), जो कि टॉवर के विशिष्ट जाली पैटर्न का निर्माण करता है।
- तनिक फ्रेम डिजाइन: टावर आधार से ऊपर की ओर धीरे-धीरे संकुचित हो जाता है (नीचे चौड़ा, ऊपर संकुचित),संरचनात्मक अखंडता को अनुकूलित करके सामग्री को उस स्थान पर केंद्रित करना जहां भार सबसे अधिक है (आधार पर) और उच्च ऊंचाई पर हवा के प्रतिरोध को कम करना.
व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य ढांचे में पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफार्म, चढ़ाई सीढ़ी और केबल ट्रे) एकीकृत हैं।लेकिन चार ऊर्ध्वाधर पैर और जाली ट्रस कनेक्शन टॉवर की संरचनात्मक रीढ़ की हड्डी का गठन.
ए. प्लेटफार्म
- उद्देश्य: उपकरण (जैसे, एमडब्ल्यू डिश, 5जी एंटीना, निगरानी उपकरण) और टॉवर घटकों की स्थापना, रखरखाव या निरीक्षण के लिए एक ऊंचा, स्थिर कार्यक्षेत्र के रूप में कार्य करता है।यह पर्वतारोहण के दौरान श्रमिकों के लिए एक सुरक्षित विश्राम स्थल भी प्रदान करता है.
- डिजाइन की विशेषताएं: आम तौर पर जस्ती इस्पात से बने होते हैं (संक्षारण प्रतिरोध के लिए एएसटीएम ए123/आईएसओ 1461 के अनुरूप) और निर्दिष्ट ऊंचाइयों पर टॉवर की जाली संरचना में एकीकृत होते हैं।प्लेटफार्मों में सुरक्षा रेलिंग हो सकती हैश्रमिकों की सुरक्षा सुनिश्चित करने के लिए, टावर की कुल भार सहन क्षमता के अनुरूप, श्रमिकों, औजारों और उपकरणों के वजन का समर्थन करने के लिए डिज़ाइन किए गए हैं।
- अनुकूलन: परियोजना की आवश्यकताओं के आधार पर कई ऊंचाइयों पर जोड़ा जा सकता है (उदाहरण के लिए, रखरखाव के लिए एंटीना माउंटिंग बिंदुओं या मध्य टॉवर के पास) ।
B. सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफार्मों, उपकरणों या ऊपरी वर्गों तक पहुंचने के लिए टॉवर पर चढ़ने की अनुमति देती है।
- डिजाइन की विशेषताएं: स्थायित्व और संक्षारण प्रतिरोध के लिए जस्ती इस्पात से निर्मित, आरामदायक चढ़ाई के लिए समान रूप से दूरी वाले पायदानों (उद्योग सुरक्षा मानकों के अनुसार) के साथ।गिरने के लिए रोक प्रणाली (ई)उदाहरण के लिए, हार्नेस के लिए केबल गाइड), और कभी-कभी गिरने से रोकने के लिए पिंजरे के घोंसले। सीढ़ी को टावर के पैरों या जालीदार ट्रस से लंबवत रूप से जोड़ा जाता है, जिससे एक सुरक्षित, स्थिर मार्ग सुनिश्चित होता है।
- अनुपालन: सुरक्षा विनियमों और उद्योग मानकों (जैसे, TIA/EIA-222-G/F) के अनुरूप डिजाइन किया गया है, ऊर्ध्वाधर पहुंच के दौरान श्रमिकों की सुरक्षा को प्राथमिकता देते हुए।
एक साथ, मंच और सीढ़ी उच्च ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच प्रदान करके, चल रहे संचालन और रखरखाव का समर्थन करके टॉवर की प्रयोज्यता को बढ़ाती है।
गैल्वनाइजिंग चार पैरों वाले कोणीय स्टील ग्रिड टावरों के लिए एक महत्वपूर्ण सतह उपचार है,कठोर बाहरी परिस्थितियों का सामना करने के लिए लंबे समय तक संक्षारण प्रतिरोध प्रदान करना और टॉवर की सेवा जीवन 20 वर्ष से अधिक का विस्तार करनानीचे इसकी गैल्वनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया हैः
1परीक्षण के मुख्य उद्देश्य
- टिकाऊ संक्षारण सुरक्षा के लिए पर्याप्त कोटिंग मोटाई सुनिश्चित करें।
- जिंक कोटिंग की एकरूपता और मजबूत आसंजन की जांच करें (पीलिंग/फ्लेकिंग को रोकें) ।
- किसी भी महत्वपूर्ण दोष (जैसे, नंगे स्टील, दरारें, गड्ढे) की जांच करें।
- अंतरराष्ट्रीय मानकों (एएसटीएम ए123, आईएसओ 1461) का अनुपालन करें।
2मुख्य परीक्षण विधियाँ (कारखाने के बाद और स्थापना के बाद की जाती हैं)
- कोटिंग मोटाई: चुंबकीय मोटाई मापकों (गैर-विनाशकारी) या माइक्रोमीटर (केवल नमूने के लिए विनाशकारी) का प्रयोग करें; न्यूनतम 85-120 μm (कठोर वातावरण के लिए मोटाई) ।
- सम्मिलन: झुकने का परीक्षण (180°), हथौड़ा परीक्षण या चाकू क्रॉस-हैच परीक्षण
- दृश्य निरीक्षण: नंगे स्टील, दरारें, असमान जस्ता जमाव या दूषित होने की जांच करें; यदि कोई असर नहीं होता है तो मामूली अनियमितता स्वीकार्य है।
- जंग प्रतिरोध: नमक छिड़काव परीक्षण (ASTM B117/ISO 9227) 100 से 500 घंटे के लिए (लाल जंग प्रतिरोधी); वैकल्पिक दीर्घकालिक क्षेत्र के संपर्क में।
- वैकल्पिक रासायनिक विश्लेषण: एएएस/एक्सआरएफ ≥98% जिंक शुद्धता की पुष्टि करने और अशुद्धियों का पता लगाने के लिए।
3अनुपालन मानक
एएसटीएम (ए123, बी117, ए572) आईएसओ (1461, 9227, 898), टॉवर डिजाइन कोड (टीआईए/ईआईए-222-जी/एफ) और स्थानीय नियमों का पालन करें।
4. स्थापना के पश्चात स्थलगत जाँच
- महत्वपूर्ण जोड़ों पर मोटाई को फिर से मापें।
- क्षति की जांच करें (चिराख़ों, घूंघटों) और यदि आवश्यक हो तो जस्ता युक्त पेंट के साथ टच करें।
- बोल्ट छेद और उच्च पहनने वाले क्षेत्रों में कोटिंग अखंडता की जांच करें।
यह परीक्षण जस्ती कोटिंग की विश्वसनीयता सुनिश्चित करता है और बुनियादी ढांचे के अनुप्रयोगों में टॉवर के प्रदर्शन का समर्थन करता है।
पैकेजिंग और शिपिंग
प्रमाणपत्र
अधिक जानकारी के लिए कृपया यहाँ क्लिक करें!!!!!!
अनुकूलित उत्पाद प्रकार और लाभ
स्व-सहायता टावर
स्व-समर्थन टॉवर आमतौर पर 3 लेग या 4 लेग टॉवर होता है, और इसकी सामग्री स्टील पाइप या कोण स्टील होती है।और कोण इस्पात टॉवर नट और बोल्ट से जुड़ा हुआ है.
विशेषताएं:
1. हवा के भार का छोटा गुणांक, हवा का मजबूत प्रतिरोध.
2- भूमि संसाधनों को बचाना, सुविधाजनक स्थान।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टॉवर
ट्यूब टावर एक स्व-समर्थन उच्च वृद्धि वाली इस्पात संरचना को संदर्भित करता है जिसमें इस्पात पाइपों से बने टावर स्तंभ और त्रिकोणीय आकार में टावर शरीर अनुभाग होता है।इसकी मुख्य विशेषता यह है कि तीन ट्यूब टॉवर कॉलम स्टील पाइप से बना है और टॉवर शरीर अनुभाग एक त्रिकोणीय आकार में है, जो कि कोण स्टील से भिन्न एक ऊंची इस्पात संरचना है।
मोनोपोल टॉवर
मोनोपोल टॉवर, एक सामान्य रूप से इस्तेमाल किया प्रकार है, सुंदर उपस्थिति के साथ, 9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करता है, लागत प्रभावी है, और निर्माण के बहुमत द्वारा अपनाया जाता है।टावर शरीर अधिक उचित अनुभाग को अपनाने, जो उच्च शक्ति वाले बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जुड़ा हुआ है। इसकी स्थापना में आसानी होती है और यह विभिन्न प्रकार के जटिल क्षेत्र में अनुकूलित हो सकती है।
गाइड टावर
गुइएड टॉवर का एक नया रूप है और इसकी सबसे बड़ी विशेषता स्टील गुइएड तार का उपयोग करके मजबूत की जाती है। गुइएड टॉवर एक आम प्रकार का संचार टॉवर है जो कि आर्थिक और व्यावहारिक है।यह दूसरों से हल्का और सस्ता है।यह व्यापक भौगोलिक क्षेत्रों के लिए बहुत उपयुक्त है।
गार्ड टॉवर
चौकी एक बहुउद्देश्यीय इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का अवलोकन करने के लिए किया जाता है और यह कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है।इसका डिजाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वित होती है। अवलोकन टॉवर आमतौर पर टॉवर निकायों, प्लेटफार्मों, टावरों और सीढ़ियों से बने होते हैं,कॉम्पैक्ट और टिकाऊ संरचनाओं के साथ.
झाँका हुआ टावर
छलावरण पेड़ टॉवर भी एक प्रकार का कृत्रिम पेड़ है Bionic पेड़ टॉवर, एक असली एक की तरह आधार पर, प्लस बारीकी से डिजाइन, जब दर्शनीय स्थल के क्षेत्र में असली पेड़ों के बीच रखा,पार्क और चौक, यह प्रकृति का हिस्सा होगा।
विशेषताएं:
1. उत्कृष्ट संरचना और भव्य उपस्थिति.
2मजबूत संरचनात्मक स्थिरता और लंबे कार्य जीवन।
3- छोटे क्षेत्रफल और बड़ा आर्थिक प्रभाव।
हमारी सेवाएँ
JIAYAO CO., LTD. एक पेशेवर दूरसंचार टॉवर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सबसे अच्छा संचार टॉवर प्रदान करने के लिए प्रतिबद्ध हैं।कई उत्पादों का निर्यात अमेरिका में किया गया है।, यूरोप और अन्य 55 अलग-अलग काउंटी।
हम कोण इस्पात टॉवर, ट्यूब इस्पात टॉवर, एकाधिकार टॉवर, पाइन टावर, guyed टॉवर और गार्ड टॉवर के डिजाइन और निर्माण में विशेषज्ञता प्राप्त है। हमारे विभागों डिजाइन, अनुसंधान एवं विकास, निरीक्षण,प्रयोगशालाहमारे कच्चे माल चीन में प्रसिद्ध इस्पात मिलों से आते हैंः एचबीआईएस समूह, बाओवू इस्पात समूह, शोगांग समूह।
यदि आपको इसकी आवश्यकता है, तो हम आपका दिन में 24 घंटे स्वागत करेंगे!
