उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| प्रोडक्ट का नाम: | 16 24 32M अर्बन एस्थेटिक मोनोपोल गैल्वेनाइज्ड स्टील सेल्फ सपोर्टिंग आउटडोर 5G 4G सैटेलाइट लैंडस्केप | मानक: | जीबी / एएनएसआई / टीआईए-222-जी |
|---|---|---|---|
| सामग्री: | क्यू345बी/ए572 | प्रमाणन: | ISO9001:2008 COC |
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | वेल्डिंग: | एडब्ल्यूएस डी 1.1 |
| ऊंचाई: | 9-40मी | हवा की गति: | 0-300 किमी/घंटा |
| जीवनभर: | 30 वर्ष से अधिक | एंटीना पोल: | 3-10 |
| भूकंपीय भार क्षमता: | 9 डिग्री तक | नींव का प्रकार: | ठोस |
| रखरखाव: | कम | संक्षारण प्रतिरोध: | उच्च |
| सामान: | ग्राउंड एंकर | शीर्षव्यास: | 0.6 मीटर |
| रंग: | चाँदी | ||
| प्रमुखता देना: | जस्ती इस्पात मोनोपोल टॉवर,आउटडोर 5G टेलीकॉम टावर,स्व-समर्थन उपग्रह टॉवर |
||
JIAYAO CO., LTD
उत्पाद का वर्णन
1. कुंजी विवरण:
उत्पत्ति स्थानः हेबेई, चीन (मुख्य भूमि); ब्रांड नामः Jaoyao या OEM; मॉडल संख्याः टेलीकॉम टॉवर
सतह उपचारः गर्म डुबकी जस्ती या चित्रित।
2पैकेजिंग और वितरण:
पैकेजिंग विवरण: ग्राहक की आवश्यकताओं के अनुसार टेलीकॉम टॉवर को गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरीःतिआनजिन बंदरगाह से भुगतान के बाद 20 दिनों में भेज दिया
टावर के सदस्य: एक इस्पात टावर को कई बंडलों में अलग किया जाता है।
बोल्टः पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिजाइन | ||
| 1. डिजाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 | |
| संरचना स्टील | ||
| 2ग्रेड | हल्के स्टील | उच्च तन्यता वाला इस्पात |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| एएसटीएम ए३६ | एएसटीएम ए 572 ग्रेड 50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. अनुमेय विचलन | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता शक्ति (एमपीए) | 360~510 | 470 ~ 630 |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7लम्बाई (%) | 20 | 24 |
| 8. टक्कर की ताकत KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| बोल्ट और नट्स | ||
| 9ग्रेड | चौथी श्रेणी।8, 6.8, 8.8 | |
| 10यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 अखरोट | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 अखरोट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) | |
| 13मानक | एडब्ल्यूएस डी1.1 | |
| चिह्नित करना | ||
| 14. अंगों की चिह्नित करने की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| जस्तीकरण | ||
| 15. इस्पात वर्गों के गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम A123 | |
| 16बोल्ट और नट्स का गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षण | ||
| 17कारखाना परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), शीत झुकने, पूर्व परीक्षण, हथौड़ा परीक्षण |
|
| क्षमता | ||
| 18अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |

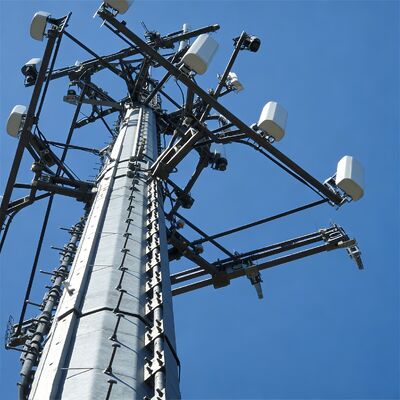

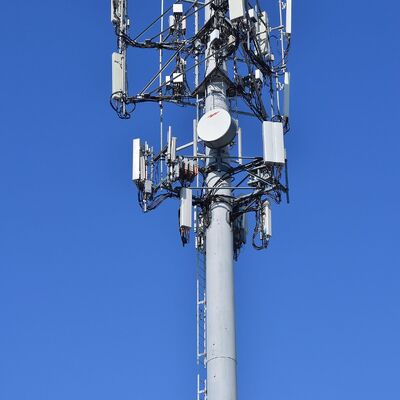

एकाधिकार टावर का मुख्य अंग क्या है?
एकाधिकार टावर का मुख्य अंग एक एकल, स्व-समर्थन ठोस/अर्ध-ठोस शाफ्ट होता है जो टावर की मुख्य भारवाहक संरचना बनाता है, जो शहरी उपयोग के लिए अनुकूलित है।यह आम तौर पर उच्च शक्ति वाले रोल्ड स्टील प्लेट (Q345B/ASTM A500 ग्रेड B) से निर्मित होता है और एक बेलनाकार या वेल्डेड बहुभुज आकार (व्यास 0.52 मीटर, टॉवर की ऊंचाई के अनुसार स्केल किया गया) हवा भार प्रतिरोध (180 किमी/घंटे तक) को अनुकूलित करने के लिए एक कॉपर डिजाइन (ऊपर थोड़ा संकीर्ण) के साथ।इसकी ऊंचाई 10 मीटर से 60 मीटर तक होती है (5G माइक्रोस्टेशन या शहरी संचार हब के लिए अनुकूलन योग्य), और यह मोनोपोल टॉवर के सभी सहायक घटकों को एकीकृत करने के लिए बुनियादी ढांचे के रूप में कार्य करता है।
एकाधिकार टावर का निचला फ्लैंज, सीढ़ी और मंच क्या है?
1निचला फ्लैंजः यह मोनोपोल के मुख्य शाफ्ट के आधार पर वेल्डेड एक भारी शुल्क वाला स्टील घटक है, जो टॉवर बॉडी और कंक्रीट नींव के बीच महत्वपूर्ण कनेक्शन के रूप में कार्य करता है।उच्च शक्ति वाले इस्पात (मुख्य शरीर के अनुरूप) से बने और जंग रोधी प्रक्रियाओं के साथ इलाज किया गया, यह नींव के लंगर बोल्ट के साथ संरेखित होता है ताकि टॉवर को ऊर्ध्वाधर रूप से सुरक्षित किया जा सके और टावर की समग्र स्थिरता सुनिश्चित करते हुए पूरे संरचनात्मक और उपकरण भार को जमीन पर स्थानांतरित किया जा सके।

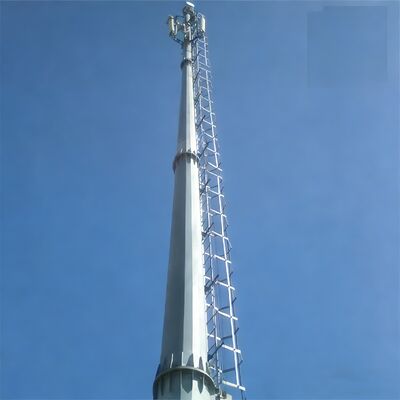

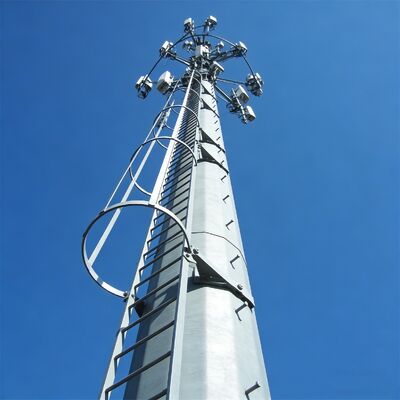

2सीढ़ी: यह एक अंतर्निहित आंतरिक चढ़ाई सीढ़ी है जो मोनोपोल के मुख्य शाफ्ट में एकीकृत है, जो संक्षारण प्रतिरोधी जस्ती इस्पात से निर्मित है और एक पेशेवर गिरने-बंद प्रणाली से लैस है.यह केवल प्रमाणित रखरखाव कर्मियों के लिए टावर निरीक्षण, उपकरण की स्थापना और मरम्मत के लिए एक सुरक्षित ऊर्ध्वाधर पहुँच मार्ग प्रदान करता है,और इसकी अखंडता नियमित टावर रखरखाव का एक प्रमुख फोकस है.

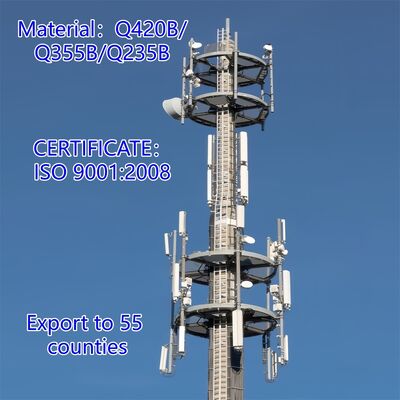

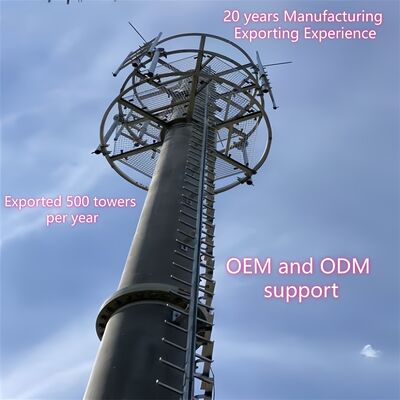

3प्लेटफार्म: एकाधिकार टॉवर को कॉम्पैक्ट, एकीकृत स्टील प्लेटफार्मों (परियोजना आवश्यकताओं के अनुसार अनुकूलित) से लैस किया गया है जो मुख्य शाफ्ट पर निर्दिष्ट ऊंचाइयों पर लगाए गए हैं।स्थायित्व के लिए जस्ती स्टील से निर्मित, ये प्लेटफॉर्म दूरसंचार उपकरण (जैसे, 5जी एंटेना, माइक्रोवेव डिवाइस) और निगरानी उपकरण की स्थापना, रखरखाव और निरीक्षण के लिए स्थिर कार्यस्थलों के रूप में कार्य करते हैं।मोनोपोल के अल्ट्रा कॉम्पैक्ट पदचिह्न के अनुरूप बनाया गया, वे टावर के चिकने, चुपके शहरी डिजाइन से समझौता किए बिना परिचालन सुविधा को अधिकतम करते हैं।

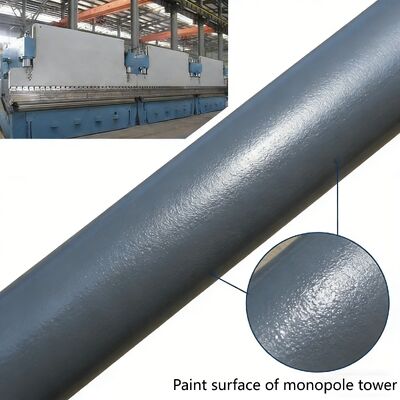

गर्म डुबकी जस्ती के बाद मोनोपोल टॉवर का मुख्य शरीर क्या है?
गर्म डुबकी गैल्वनाइजेशन के बाद,मोनोपोल टावर का मुख्य शरीर एक कोर एकल बेलनाकार/बहुभुज इस्पात शाफ्ट (उच्च शक्ति वाले लुढ़का हुआ स्टील प्लेट Q345B/ASTM A500 ग्रेड B से निर्मित) के रूप में बना रहता है।, और इसकी संरचनात्मक आकृति, आयाम और भार सहन क्षमता पूरी तरह से संरक्षित है। मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह एक समान के साथ कवर की गई है,एएसटीएम ए 123 मानक के अनुरूप घने जस्ता कोटिंगयह जस्ती परत एक संक्षारण प्रतिरोधी बाधा बनाती है जो स्टील सब्सट्रेट को शहरी प्रदूषकों, नमी और बाहरी पर्यावरण क्षरण से प्रभावी ढंग से बचाती है।मुख्य निकाय की सेवा जीवन 25 वर्ष से अधिक तक बढ़ानागैल्वेनाइज्ड मुख्य शरीर मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखता है, और सभी वेल्डेड जोड़ों (AWS D1.1-अनुरूप) टावर शरीर के लगातार विरोधी जंग प्रदर्शन और समग्र संरचनात्मक अखंडता सुनिश्चित करने के लिए समान रूप से जस्ती कर रहे हैं.
