| प्रोडक्ट का नाम: | 19 27 35M लैंडस्केप अनुकूलित मोनोपोल गैल्वनाइज्ड स्टील सेल्फ सपोर्टिंग आउटडोर 5G 4G माइक्रोवेव सिटी | प्रमाणन: | ISO9001:2008 COC |
|---|---|---|---|
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | ऊंचाई: | 9-40मी |
| जीवनभर: | 30 वर्ष से अधिक | बिजली से धातु चढ़ाने की क्रिया: | गर्म स्नान जस्ती |
| ध्रुव संरचना: | एकाधिक चेहरे | वेल्डिंग: | एडब्ल्यूएस डी 1.1 |
| भूकंपीय भार क्षमता: | 9 डिग्री तक | सतह का उपचार: | गर्म स्नान जस्ती |
| स्थापना प्रकार: | फाउंडेशन स्थापित | आपूर्ति प्रकार: | निर्माता |
| प्रमाणन: | ISO9001/TIA-222-G | सामग्री: | कलई चढ़ा इस्पात |
| शीर्षव्यास: | 0.5 मीटर | सेवा का समय: | 30 वर्ष से अधिक |
| सतह का उपचार: | गर्म जस्ती या पेंटिंग | ||
| प्रमुखता देना: | जस्ती इस्पात मोनोपोल टॉवर,आउटडोर 5जी माइक्रोवेव मस्त,सौंदर्यपूर्ण शहर मोनोपोल टॉवर |
||
JIAYAO CO.,LTD
उत्पाद विवरण
1.मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्य भूमि) ; ब्रांड का नाम: Jaoyao या OEM ; मॉडल संख्या: टेलीकॉम टॉवर
सतह उपचार: हॉट डिप गैल्वेनाइज्ड या पेंटेड।
2.पैकेजिंग और डिलीवरी:
पैकेजिंग विवरण: टेलीकॉम टॉवर को क्लाइंट की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरी: तियानजिन पोर्ट से भुगतान के 20 दिनों के भीतर शिप किया गया
टावर सदस्य: एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिजाइन | ||
| 1. डिजाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 | |
| संरचना स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | हाई टेंसाइल स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति पर | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. यील्ड स्ट्रेंथ (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वेनाइजिंग | ||
| 15. स्टील सेक्शन का गैल्वेनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वेनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
⇔मोनोपोल टावर का मुख्य भाग क्या है?

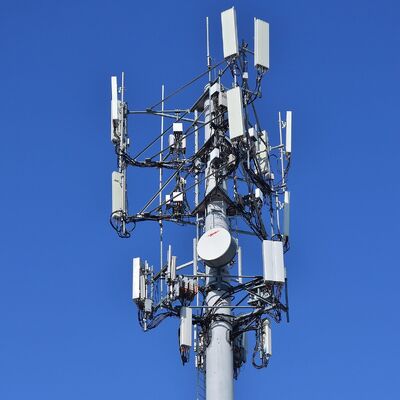

मोनोपोल टावर का मुख्य भाग एक एकल, स्व-समर्थित ठोस/अर्ध-ठोस शाफ्ट है जो टावर की मुख्य भार-वहन संरचना का निर्माण करता है, जिसे शहरी उपयोग के लिए तैयार किया गया है। यह आमतौर पर उच्च-शक्ति वाले रोल्ड स्टील प्लेटों (Q345B/ASTM A500 ग्रेड B) से निर्मित होता है और इसमें एक बेलनाकार या वेल्डेड बहुभुज आकार (व्यास 0.5-2 मीटर, टावर की ऊंचाई के अनुसार मापा जाता है) होता है जिसमें एक टेपर्ड डिजाइन (ऊपर की ओर थोड़ा संकरा) होता है ताकि हवा के भार प्रतिरोध (180 किमी/घंटा तक) को अनुकूलित किया जा सके। इसकी ऊंचाई 10 मीटर से 60 मीटर तक होती है (5G माइक्रोस्टेशन या शहरी संचार हब के लिए अनुकूलन योग्य), और यह मोनोपोल टावर के सभी सहायक घटकों को एकीकृत करने के लिए मूलभूत ढांचा प्रदान करता है।
⇔मोनोपोल टावर का बॉटम फ्लैंज, सीढ़ी और प्लेटफॉर्म क्या है?
1. बॉटम फ्लैंज: यह मोनोपोल के मुख्य शाफ्ट के आधार पर वेल्डेड एक हेवी-ड्यूटी स्टील घटक है, जो टावर बॉडी और कंक्रीट फाउंडेशन के बीच महत्वपूर्ण कनेक्शन के रूप में कार्य करता है। उच्च-शक्ति वाले स्टील (मुख्य बॉडी से मेल खाता हुआ) से बना और एंटी-करोशन प्रक्रियाओं के साथ उपचारित, यह टावर को लंबवत रूप से सुरक्षित करने और पूरे संरचनात्मक और उपकरण भार को जमीन पर स्थानांतरित करने के लिए फाउंडेशन के एंकर बोल्ट के साथ संरेखित होता है, जिससे टावर की समग्र स्थिरता सुनिश्चित होती है।

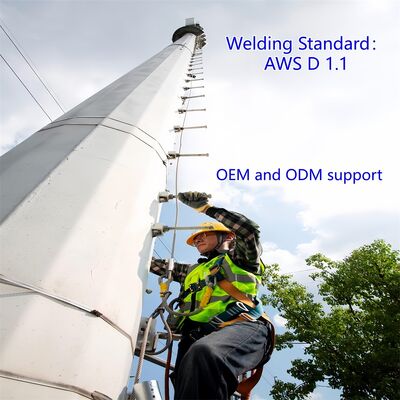

2. सीढ़ी: यह मोनोपोल के मुख्य शाफ्ट में एकीकृत एक अंतर्निहित आंतरिक चढ़ाई सीढ़ी है, जो जंग प्रतिरोधी गैल्वेनाइज्ड स्टील से निर्मित है और एक पेशेवर फॉल-अरेस्ट सिस्टम से सुसज्जित है। विशेष रूप से प्रमाणित रखरखाव कर्मियों के लिए, यह टावर निरीक्षण, उपकरण स्थापना और मरम्मत के लिए एक सुरक्षित ऊर्ध्वाधर पहुंच मार्ग प्रदान करता है, और इसकी अखंडता नियमित टावर रखरखाव का एक प्रमुख केंद्र बिंदु है।

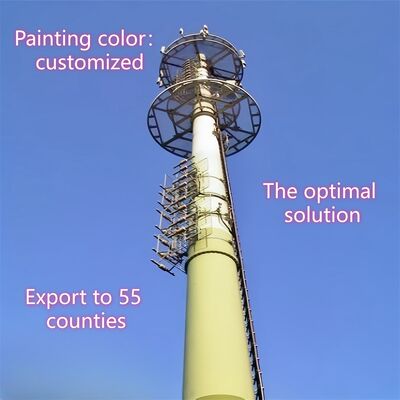

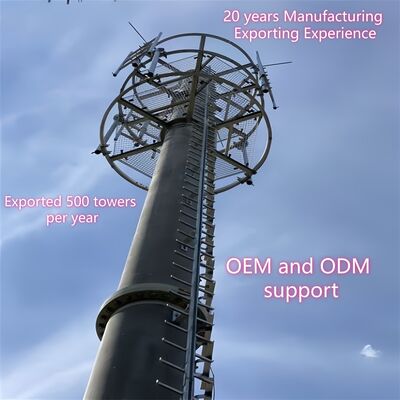

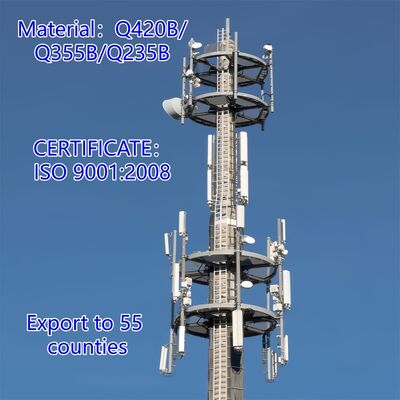

3. प्लेटफॉर्म: मोनोपोल टावर को निर्दिष्ट ऊंचाइयों पर मुख्य शाफ्ट पर लगे कॉम्पैक्ट, एकीकृत स्टील प्लेटफॉर्म (परियोजना की जरूरतों के अनुसार अनुकूलित) से सुसज्जित किया गया है। स्थायित्व के लिए गैल्वेनाइज्ड स्टील से निर्मित, ये प्लेटफॉर्म दूरसंचार उपकरण (जैसे, 5G एंटीना, माइक्रोवेव डिवाइस) और निगरानी गियर की स्थापना, रखरखाव और निरीक्षण के लिए स्थिर कार्यक्षेत्र के रूप में काम करते हैं। मोनोपोल के अल्ट्रा-कॉम्पैक्ट फुटप्रिंट में फिट होने के लिए डिज़ाइन किए गए, वे टावर के चिकना, अप्रत्यक्ष शहरी डिजाइन से समझौता किए बिना परिचालन सुविधा को अधिकतम करते हैं।
⇔हॉट डिप गैल्वेनाइज्ड के बाद मोनोपोल टावर का मुख्य भाग कैसा दिखता है?
हॉट डिप गैल्वेनाइजेशन के बाद, मोनोपोल टावर का मुख्य भाग कोर सिंगल सिलिंड्रिकल/पॉलीगोनल स्टील शाफ्ट (उच्च-शक्ति वाले रोल्ड स्टील प्लेट्स Q345B/ASTM A500 ग्रेड B से निर्मित) टेपर्ड डिजाइन के साथ बना रहता है, और इसके संरचनात्मक आकार, आयाम और भार-वहन प्रदर्शन पूरी तरह से संरक्षित रहते हैं। मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह ASTM A123 मानक के अनुपालन में एक समान, घने जिंक कोटिंग से ढकी होती है। यह गैल्वेनाइज्ड परत एक जंग प्रतिरोधी अवरोध बनाती है जो शहरी प्रदूषकों, नमी और बाहरी पर्यावरणीय क्षरण से स्टील सब्सट्रेट की प्रभावी ढंग से रक्षा करती है, जिससे मुख्य बॉडी का सेवा जीवन 25 साल से अधिक हो जाता है। गैल्वेनाइज्ड मुख्य भाग मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखता है, और सभी वेल्डेड जोड़ (AWS D1.1-अनुपालक) समान रूप से गैल्वेनाइज्ड होते हैं ताकि टावर बॉडी के लगातार एंटी-करोशन प्रदर्शन और समग्र संरचनात्मक अखंडता सुनिश्चित हो सके।
