उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| संरचना: | मोनोपोल टॉवर | हाइट्स: | 9-40मी |
|---|---|---|---|
| डिज़ाइन कोड: | एएनएसआई टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 | गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 |
| प्रोडक्ट का नाम: | जस्ती मोनोपोल टावर | रंग: | अनुकूलित रंग |
| हवा की गति: | ≥60एम/एस | एंटीना ब्रैकेट: | 2-4 पीसी |
| शीर्षव्यास: | 0.5 मीटर | एंटीना पोल: | 3-10 |
| सामग्री: | Q345B/A572 स्टील प्लेट Q355 Q420 Q460 | आपूर्ति प्रकार: | निर्माता |
| जीवनभर: | 25 साल से अधिक | प्रमाणन: | ISO9001:2008 |
| आवेदन: | दूरसंचार, प्रसारण | आपूर्ति सिटल: | निर्माता |
| आकार: | गोल | सतह का उपचार: | गर्म जस्ती |
| आपूर्ति प्रकार: | निर्माता | एचओडी भूतल उपचार: | हॉट डिप गैल्वनाइजिंग |
| इंस्टॉलेशन तरीका: | बोल्टेड असेंबली | सामग्री आकार: | स्टील बार, एंगल स्टील |
| सेवा जीवन: | 30 वर्ष से अधिक | भार क्षमता: | 500 किलोग्राम |
| ध्रुव संरचना: | एकाधिक चेहरे | ओम: | 3 दिन |
| भूकंपीय भार क्षमता: | 9 डिग्री तक | नींव का प्रकार: | ठोस |
| पेंटिंग रंग: | अनुकूलित | प्रकार: | दूरसंचार टॉवर |
| स्थापना प्रकार: | ज़मीन पर स्थापित | रखरखाव की आवश्यकता: | कम |
| प्रमुखता देना: | इस्पात एकाधिकार दूरसंचार टॉवर,एएनएसआई टीआईए 222 एकाधिकार टॉवर,एन 1991 एकाधिकार टावर |
||
टेलीकॉम इन्फ्रास्ट्रक्चर सपोर्ट के लिए ANSI/TIA-222-G-H-F और EN/1991-1-4 मानकों के साथ डिज़ाइन किया गया मोनोपोल टावर स्टील
मोनोपोल टेलीकॉम टावर (जिसे अक्सर टेलीकॉम मोनोपोल कहा जाता है) एक एकल-शाफ्ट, स्व-समर्थित संरचना है जिसे शहरी और घनी आबादी वाले क्षेत्रों के लिए तैयार किया गया है, जिसे इसके कॉम्पैक्ट बेलनाकार या बहुभुज आकार से परिभाषित किया गया है। ओपन-ट्रस जाली टावरों के विपरीत, इस टावर में एक ठोस/अर्ध-ठोस एकल शाफ्ट है - जिससे यह देखने में अप्रत्यक्ष और स्थान-बाधित, सौंदर्य-संवेदनशील स्थानों के लिए आदर्श है।
उत्पाद विवरण
1. मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्य भूमि); ब्रांड का नाम: जियाओयाओ या OEM; मॉडल संख्या: टेलीकॉम टावर

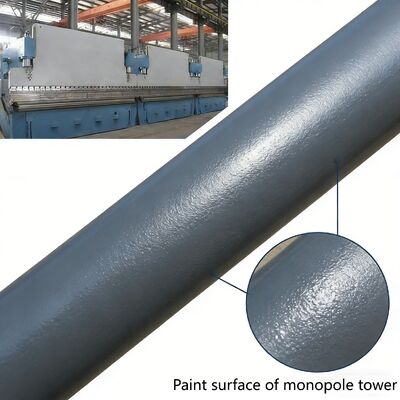

सतह उपचार: हॉट डिप गैल्वनाइज्ड या पेंटेड।
2. पैकेजिंग और डिलीवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरी: भुगतान के 20 दिनों के बाद तियानजिन बंदरगाह से शिप किया गया
टावर के सदस्य: एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिज़ाइन | ||
| 1. डिज़ाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
|
| संरचना स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | हाई टेंसाइल स्टील |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिज़ाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. यील्ड स्ट्रेंथ (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. इम्पैक्ट स्ट्रेंथ KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (इम्पैक्ट टेस्ट), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
⇔मोनोपोल टावर का मुख्य भाग क्या है?

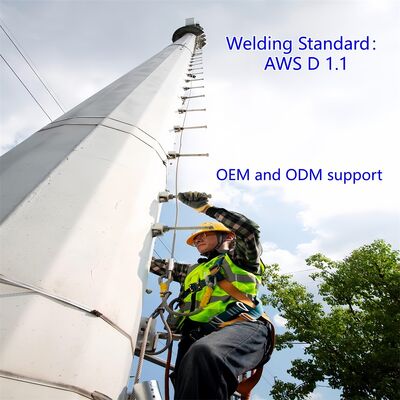

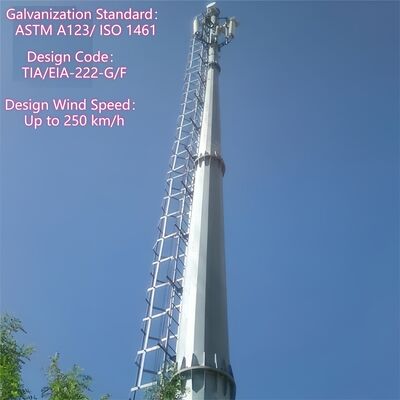

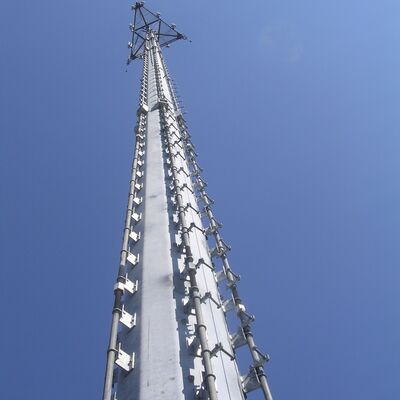

मोनोपोल टावर का मुख्य भाग एक एकल, स्व-समर्थित ठोस/अर्ध-ठोस शाफ्ट है जो टावर की मुख्य भार-वहन संरचना का निर्माण करता है, जिसे शहरी उपयोग के लिए तैयार किया गया है। यह आम तौर पर उच्च-शक्ति वाले रोल्ड स्टील प्लेटों (Q345B/ASTM A500 ग्रेड B) से निर्मित होता है और इसमें एक बेलनाकार या वेल्डेड बहुभुज आकार (व्यास 0.5-2 मीटर, टावर की ऊंचाई के अनुसार मापा जाता है) एक टेपर्ड डिज़ाइन के साथ (शीर्ष पर थोड़ा संकरा) हवा के भार प्रतिरोध को अनुकूलित करने के लिए (180 किमी/घंटा तक) होता है। इसकी ऊंचाई 10 मीटर से 60 मीटर तक होती है (5G माइक्रोस्टेशन या शहरी संचार हब के लिए अनुकूलन योग्य), और यह मोनोपोल टावर के सभी सहायक घटकों को एकीकृत करने के लिए मूलभूत ढांचा प्रदान करता है।

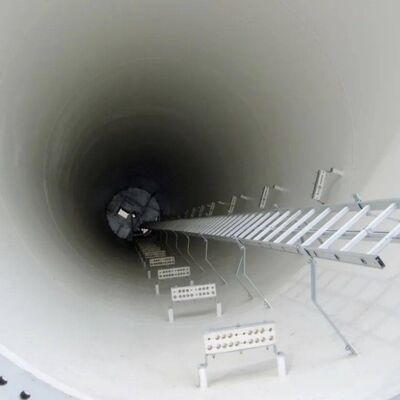

⇔मोनोपोल टावर का बॉटम फ्लैंज, सीढ़ी और प्लेटफॉर्म क्या है?
⇔हॉट डिप गैल्वनाइज्ड के बाद मोनोपोल टावर का मुख्य भाग क्या है?
हॉट डिप गैल्वनाइजेशन के बाद, मोनोपोल टावर का मुख्य भाग कोर सिंगल सिलिंड्रिकल/पॉलीगोनल स्टील शाफ्ट (उच्च-शक्ति वाले रोल्ड स्टील प्लेटों Q345B/ASTM A500 ग्रेड B से निर्मित) एक टेपर्ड डिज़ाइन के साथ बना रहता है, और इसके संरचनात्मक आकार, आयाम और भार-वहन प्रदर्शन पूरी तरह से संरक्षित रहते हैं। मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह एक समान, घने जिंक कोटिंग से ढकी हुई है ASTM A123 मानक के अनुपालन में। यह गैल्वनाइज्ड परत एक जंग प्रतिरोधी अवरोध बनाती है जो शहरी प्रदूषकों, नमी और बाहरी पर्यावरणीय क्षरण से स्टील सब्सट्रेट की प्रभावी ढंग से रक्षा करती है, जिससे मुख्य बॉडी की सेवा जीवन 25 वर्षों से अधिक हो जाती है। गैल्वनाइज्ड मुख्य बॉडी मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखती है, और सभी वेल्डेड जोड़ (AWS D1.1-अनुरूप) समान रूप से गैल्वनाइज्ड होते हैं ताकि लगातार एंटी-करोशन प्रदर्शन और टावर बॉडी की समग्र संरचनात्मक अखंडता सुनिश्चित हो सके।
