उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| डिज़ाइन कोड: | एएनएसआई टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 | गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 |
|---|---|---|---|
| रंग: | अनुकूलित रंग | हवा की गति: | ≥60एम/एस |
| एंटीना पोल: | 3-10 | सामग्री: | Q345B/A572 स्टील प्लेट Q355 Q420 Q460 |
| प्रोडक्ट का नाम: | हॉट डिप गैल्वेनाइज्ड मोनोपोल टॉवर टेलीकॉम टॉवर | जीवनभर: | 25 साल से अधिक |
| प्रमाणन: | ISO9001:2008 | संरचना: | मोनोपोल टॉवर |
| आपूर्ति प्रकार: | निर्माता | एंटीना ब्रैकेट: | 2-4 पीसी |
| शीर्षव्यास: | 0.5 मीटर | आवेदन: | दूरसंचार, प्रसारण |
| आपूर्ति सिटल: | निर्माता | आकार: | गोल |
| सतह का उपचार: | गर्म जस्ती | आपूर्ति प्रकार: | निर्माता |
| एचओडी भूतल उपचार: | हॉट डिप गैल्वनाइजिंग | इंस्टॉलेशन तरीका: | बोल्टेड असेंबली |
| सामग्री आकार: | स्टील बार, एंगल स्टील | सेवा जीवन: | 30 वर्ष से अधिक |
| हाइट्स: | 9-40मी | भार क्षमता: | 500 किलोग्राम |
| ध्रुव संरचना: | एकाधिक चेहरे | ओम: | 3 दिन |
| भूकंपीय भार क्षमता: | 9 डिग्री तक | नींव का प्रकार: | ठोस |
| पेंटिंग रंग: | अनुकूलित | प्रकार: | दूरसंचार टॉवर |
| स्थापना प्रकार: | ज़मीन पर स्थापित | रखरखाव की आवश्यकता: | कम |
जियाओओ कंपनी, लिमिटेड

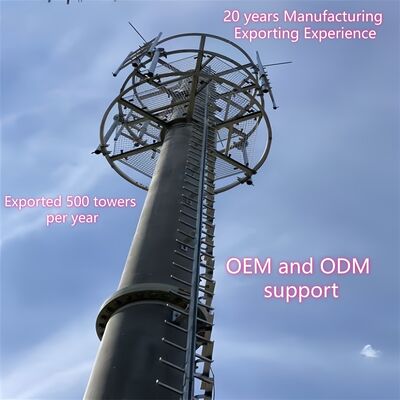

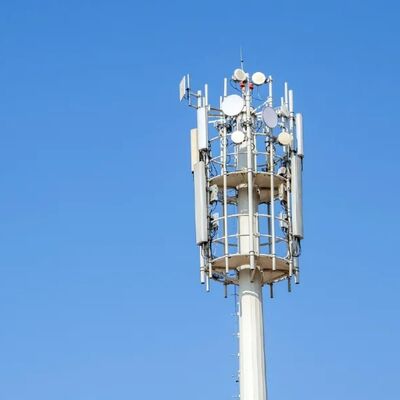

एक मोनोपोल टेलीकॉम टावर (जिसे अक्सर टेलीकॉम मोनोपोल कहा जाता है) शहरी और घनी आबादी वाले क्षेत्रों के लिए तैयार की गई एक एकल-शाफ्ट, स्व-सहायक संरचना है, जो इसके कॉम्पैक्ट बेलनाकार या बहुभुज आकार द्वारा परिभाषित होती है। ओपन-ट्रस जाली टावरों के विपरीत, इस टावर में एक ठोस/अर्ध-ठोस एकल शाफ्ट है - जो इसे दृश्यमान रूप से विनीत और अंतरिक्ष-बाधित, सौंदर्य-संवेदनशील स्थानों के लिए आदर्श बनाता है।
उत्पाद वर्णन
1.मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्यभूमि); ब्रांड का नाम: जाओयाओ या ओईएम; मॉडल संख्या: टेलीकॉम टावर

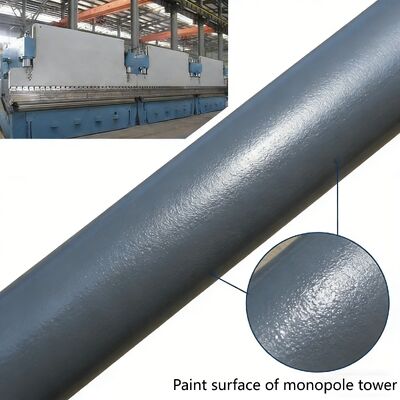

सतह का उपचार: हॉट डिप गैल्वेनाइज्ड या पेंट किया हुआ।
2. पैकेजिंग एवं डिलिवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलिवरी: तियानजिन बंदरगाह से भुगतान के 20 दिन बाद भेज दिया गया
टावर के सदस्य: एक स्टील टावर को कई बंडलों में विभाजित किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिज़ाइन | ||
| 1. डिज़ाइन कोड |
एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|
| संरचना इस्पात | ||
| 2. ग्रेड | हल्का स्टील | उच्च तन्यता वाला स्टील |
| जीबी/टी 700:क्यू235बी, क्यू235सी, क्यू235डी |
जीबी/टी1591:क्यू355बी, क्यू355सी, क्यू355डी |
|
| एएसटीएम ए36 | एएसटीएम ए572 जीआर50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. हवा की गति डिज़ाइन करें | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | परिचालन गति पर 0.5 ~1.0 डिग्री | |
| 5. तनाव शक्ति (एमपीए) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति केवी (जे) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 मेवे | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 मेवे | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) | |
| 13. मानक | एडब्लूएस डी1.1 | |
| अंकन | ||
| 14. सदस्यों के चिन्हांकन की विधि | हाइड्रोलिक प्रेस मुद्रांकन | |
| galvanizing | ||
| 15. इस्पात अनुभागों का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए123 | |
| 16. बोल्ट और नट का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षा | ||
| 17. फ़ैक्टरी परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
⇔मोनोपोल टावर का मुख्य भाग क्या है?
एक मोनोपोल टावर का मुख्य भाग है aएकल, स्वावलंबी ठोस/अर्ध-ठोस शाफ्टजो शहरी उपयोग के लिए तैयार टावर की मुख्य भार-वहन संरचना बनाता है। यह आमतौर पर उच्च शक्ति वाले रोल्ड स्टील प्लेट (Q345B/ASTM A500 ग्रेड B) से निर्मित होता है और इसमें एक विशेषताएं होती हैंबेलनाकार या वेल्डेड बहुभुज आकार(व्यास 0.5-2 मीटर, टॉवर की ऊंचाई के आधार पर) पवन भार प्रतिरोध (180 किमी/घंटा तक) को अनुकूलित करने के लिए एक पतला डिजाइन (शीर्ष पर थोड़ा संकीर्ण) के साथ। इसकी ऊंचाई 10 मीटर से 60 मीटर (5जी माइक्रोस्टेशन या शहरी संचार केंद्रों के लिए अनुकूलन योग्य) तक होती है, और यह मोनोपोल टावर के सभी सहायक घटकों को एकीकृत करने के लिए मूलभूत ढांचे के रूप में कार्य करती है।

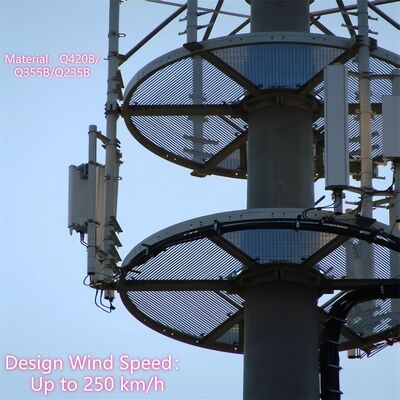

⇔मोनोपोल टावर का बॉटम फ्लैंज, सीढ़ी और प्लेटफार्म क्या है?
⇔हॉट डिप गैल्वेनाइज्ड के बाद मोनोपोल टावर का मुख्य भाग क्या है?

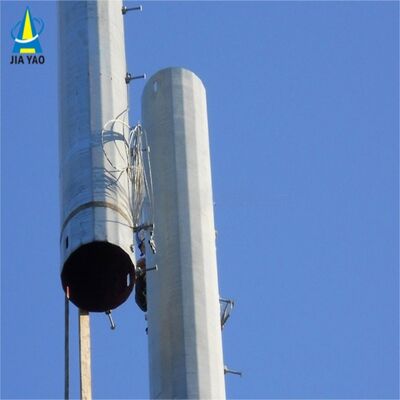

हॉट डिप गैल्वनीकरण के बाद, मोनोपोल टावर का मुख्य भाग एक पतला डिज़ाइन के साथ कोर सिंगल बेलनाकार/बहुभुज स्टील शाफ्ट (उच्च शक्ति वाले रोल्ड स्टील प्लेट Q345B/ASTM A500 ग्रेड बी से बना) रहता है, और इसका संरचनात्मक आकार, आयाम और लोड-असर प्रदर्शन पूरी तरह से संरक्षित होता है। मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह एक समान, घने जस्ता कोटिंग से ढकी हुई हैएएसटीएम ए123 मानक के अनुपालन में. यह गैल्वेनाइज्ड परत एक संक्षारण प्रतिरोधी बाधा बनाती है जो स्टील सब्सट्रेट को शहरी प्रदूषकों, नमी और बाहरी पर्यावरणीय क्षरण से प्रभावी ढंग से बचाती है, जिससे मुख्य निकाय की सेवा जीवन 25 वर्षों से अधिक हो जाती है। गैल्वनाइज्ड मुख्य बॉडी मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखती है, और सभी वेल्डेड जोड़ों (एडब्ल्यूएस डी1.1-अनुपालक) को समान रूप से गैल्वेनाइज्ड किया जाता है ताकि लगातार जंग-रोधी प्रदर्शन और टावर बॉडी की समग्र संरचनात्मक अखंडता सुनिश्चित की जा सके।
