उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| डिज़ाइन कोड: | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 | गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 |
|---|---|---|---|
| सामग्री: | क्यू345बी/ए572 | प्रमाणन: | ISO9001:2008 COC |
| प्रोडक्ट का नाम: | हॉट डिप गैल्वेनाइज्ड मोनोपोल टॉवर 5जी वाईफाई टेलीकॉम रूफटॉप कम्युनिकेशन टॉवर | हवा की गति: | >=60एम/एस |
| जीवनभर: | 25 साल से अधिक | संरचना: | मोनोपोल टॉवर |
| रंग: | अनुकूलित रंग | आपूर्ति प्रकार: | उत्पादक |
| एंटीना ब्रैकेट: | 2-4 पीसी | शीर्षव्यास: | 0.5 मीटर |
| आवेदन: | दूरसंचार, प्रसारण | आपूर्ति सिटल: | उत्पादक |
| आकार: | गोल | सतह का उपचार: | गर्म जस्ती |
| आपूर्ति प्रकार: | उत्पादक | एचओडी भूतल उपचार: | हॉट डिप गैल्वनाइजिंग |
| एंटीना पोल: | 3-10 | इंस्टॉलेशन तरीका: | बोल्टेड असेंबली |
| सामग्री आकार: | स्टील बार, एंगल स्टील | सेवा जीवन: | 30 वर्ष से अधिक |
| हाइट्स: | 9-40मी | भार क्षमता: | 500 किलोग्राम |
| ध्रुव संरचना: | एकाधिक चेहरे | ओम: | 3 दिन |
| भूकंपीय भार क्षमता: | 9 डिग्री तक | नींव का प्रकार: | ठोस |
| पेंटिंग रंग: | स्वनिर्धारित | प्रकार: | दूरसंचार टॉवर |
| स्थापना प्रकार: | ज़मीन पर स्थापित | रखरखाव की आवश्यकता: | कम |
JIAYAO CO., LTD

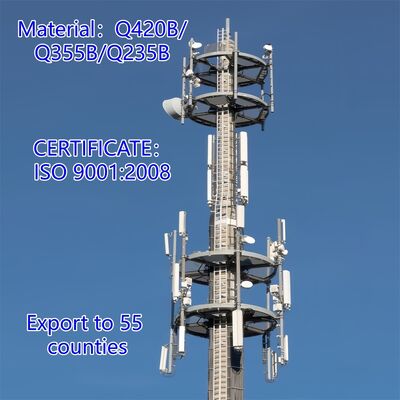

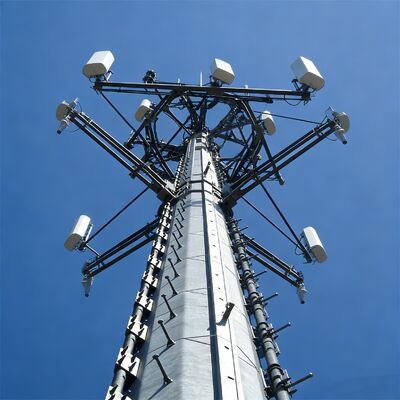

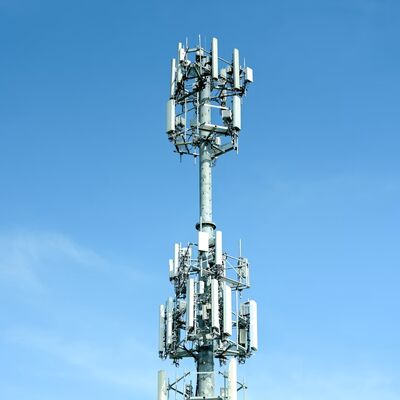

एक एकाधिकार दूरसंचार टॉवर (जिसे अक्सर एक दूरसंचार एकाधिकार कहा जाता है) एक एकल शाफ्ट, स्व-समर्थन संरचना है जो शहरी और घनी आबादी वाले क्षेत्रों के लिए अनुकूलित है,इसके कॉम्पैक्ट बेलनाकार या बहुभुज आकार द्वारा परिभाषित. खुले ट्रस ग्रिड टावरों के विपरीत, इस टावर में एक ठोस/अर्ध-ठोस एकल शाफ्ट है जो इसे दृश्य रूप से असुरक्षित और अंतरिक्ष-प्रतिबंधित, सौंदर्य-संवेदनशील स्थानों के लिए आदर्श बनाता है।
उत्पाद का वर्णन
1. कुंजी विवरण:
उत्पत्ति स्थानः हेबेई, चीन (मुख्य भूमि); ब्रांड नामः Jaoyao या OEM; मॉडल संख्याः टेलीकॉम टॉवर
सतह उपचारः गर्म डुबकी जस्ती या चित्रित।
2पैकेजिंग और वितरण:
पैकेजिंग विवरण: ग्राहक की आवश्यकताओं के अनुसार टेलीकॉम टॉवर को गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरीःतिआनजिन बंदरगाह से भुगतान के बाद 20 दिनों में भेज दिया
टावर के सदस्य: एक इस्पात टावर को कई बंडलों में अलग किया जाता है।
बोल्टः पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिजाइन | ||
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
|
| संरचना स्टील | ||
| 2ग्रेड | हल्के स्टील | उच्च तन्यता वाला इस्पात |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| एएसटीएम ए३६ | एएसटीएम ए 572 ग्रेड 50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. अनुमेय विचलन | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता शक्ति (एमपीए) | 360~510 | 470 ~ 630 |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7लम्बाई (%) | 20 | 24 |
| 8. टक्कर की ताकत KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| बोल्ट और नट्स | ||
| 9ग्रेड | चौथी श्रेणी।8, 6.8, 8.8 | |
| 10यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 अखरोट | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 अखरोट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) | |
| 13मानक | एडब्ल्यूएस डी1.1 | |
| चिह्नित करना | ||
| 14. अंगों की चिह्नित करने की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| जस्तीकरण | ||
| 15. इस्पात वर्गों के गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम A123 | |
| 16बोल्ट और नट्स का गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षण | ||
| 17कारखाना परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), शीत झुकने, पूर्व परीक्षण, हथौड़ा परीक्षण |
|
| क्षमता | ||
| 18अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
एकाधिकार टावर का मुख्य अंग क्या है?
एकाधिकार टावर का मुख्य अंग एकएकल, स्व-सहायक ठोस/अर्ध-ठोस शाफ्टयह आमतौर पर उच्च शक्ति वाले लुढ़का हुआ स्टील प्लेट (Q345B/ASTM A500 ग्रेड B) से निर्मित होता है और इसमें एकबेलनाकार या वेल्डेड बहुभुज आकार(व्यास 0.5 से 2 मीटर, टॉवर की ऊंचाई के आधार पर स्केल किया गया) हवा के भार प्रतिरोध को अनुकूलित करने के लिए एक कॉपर डिजाइन (ऊपर थोड़ा संकीर्ण) के साथ (180 किमी / घंटा तक) ।इसकी ऊंचाई 10 मीटर से 60 मीटर तक होती है (5G माइक्रोस्टेशन या शहरी संचार हब के लिए अनुकूलन योग्य), और यह मोनोपोल टॉवर के सभी सहायक घटकों को एकीकृत करने के लिए बुनियादी ढांचे के रूप में कार्य करता है।
एकाधिकार टावर का निचला फ्लैंज, सीढ़ी और मंच क्या है?
गर्म डुबकी जस्ती के बाद मोनोपोल टॉवर का मुख्य शरीर क्या है?
गर्म डुबकी गैल्वनाइजेशन के बाद,मोनोपोल टावर का मुख्य शरीर एक कोर एकल बेलनाकार/बहुभुज इस्पात शाफ्ट (उच्च शक्ति वाले लुढ़का हुआ स्टील प्लेट Q345B/ASTM A500 ग्रेड B से निर्मित) के रूप में बना रहता है।मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह एक समान, घने जिंक कोटिंग से ढकी हुई है।ASTM A123 मानक के अनुरूपयह जस्ती परत एक संक्षारण प्रतिरोधी बाधा बनाती है जो स्टील सब्सट्रेट को शहरी प्रदूषकों, नमी और बाहरी पर्यावरण क्षरण से प्रभावी ढंग से बचाती है।मुख्य निकाय की सेवा जीवन 25 वर्ष से अधिक तक बढ़ानागैल्वेनाइज्ड मुख्य शरीर मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखता है, और सभी वेल्डेड जोड़ों (AWS D1.1-अनुरूप) टावर शरीर के लगातार विरोधी जंग प्रदर्शन और समग्र संरचनात्मक अखंडता सुनिश्चित करने के लिए समान रूप से जस्ती कर रहे हैं.
