उत्पाद विवरण:
संपर्क करें
अब बात करें
|

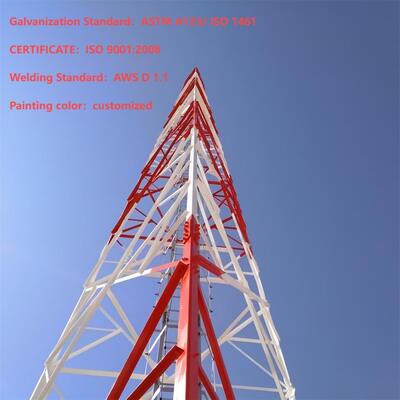

| प्रोडक्ट का नाम: | हॉट डिप गैल्वनाइज्ड स्टील संरचना के साथ 5जी टेलीकॉम बेस स्टेशन के लिए सेल्फ सपोर्टिंग 3 लेग्ड एंगुलर | मानक: | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|---|---|---|---|

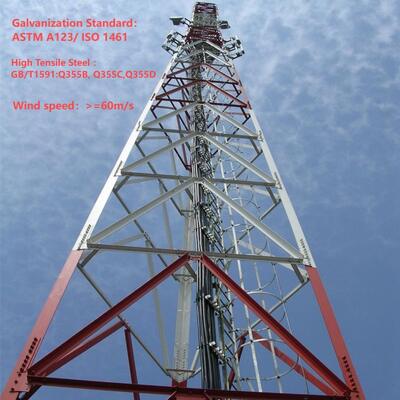

| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | सामग्री: | एंगल स्टील Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| नट और बोल्ट: | ग्रेड 8.8/6.8/4.8 | हवा की गति: | ≥60एम/एस |
| ऊंचाई: | अनुकूलन योग्य (आमतौर पर 10 मीटर से 100 मीटर) | जीवनभर: | 20 वर्ष से अधिक |

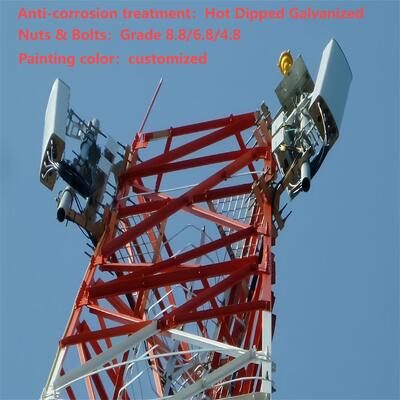

| संक्षारणरोधी उपचार: | गर्म डूबा हुआ जस्ती | मानक अनुपालन: | आईएसओ और आईईसी मानकों को पूरा करता है |
| एंटीना लोड: | 12 एंटेना तक | नींव का प्रकार: | ठोस आधार |
![]()
![]()
| डिजाइन | ||
| 1. डिजाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 | |
| संरचना स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | हाई टेंसाइल स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 235 | 355 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| गैल्वनाइजिंग | ||
| 14. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 15. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |

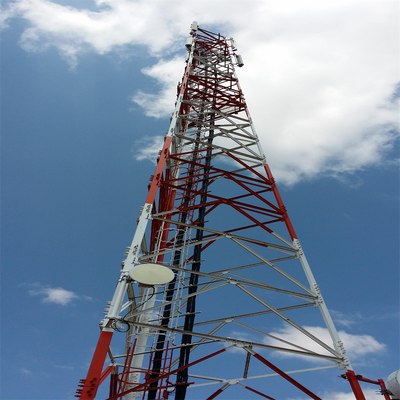

3 लेग्ड एंगुलर स्टील टावर बॉडी क्या है?
3-लेग्ड एंगुलर स्टील टावर की बॉडी टावर की मुख्य भार-वहन संरचना है, जो त्रिकोणीय विन्यास की विशेषता है। इसमें तीन ऊर्ध्वाधर स्टील के पैर (या कॉलम) शामिल हैं जो शीर्ष पर जुड़े हुए हैं, जिसमें अतिरिक्त एंगुलर स्टील कनेक्टिंग सदस्य पैरों को ऊंचाई पर जोड़ते हैं। आमतौर पर गैल्वनाइज्ड स्टील सेक्शन से निर्मित, बॉडी को कुशलतापूर्वक ऊर्ध्वाधर भार (जैसे, एंटेना, उपकरण और टावर का वजन) और क्षैतिज भार (जैसे, हवा, बर्फ या भूकंपीय बल) दोनों का सामना करने के लिए डिज़ाइन किया गया है। इसका एंगुलर डिज़ाइन और त्रिकोणीय ढांचा कठोर पर्यावरणीय परिस्थितियों में भी असाधारण स्थिरता प्रदान करता है, जबकि गैल्वनाइज्ड स्टील जंग प्रतिरोध और दीर्घकालिक स्थायित्व सुनिश्चित करता है। बॉडी संचार, बिजली पारेषण, या निगरानी उपकरण माउंट करने के लिए प्राथमिक समर्थन संरचना के रूप में कार्य करती है।
![]()

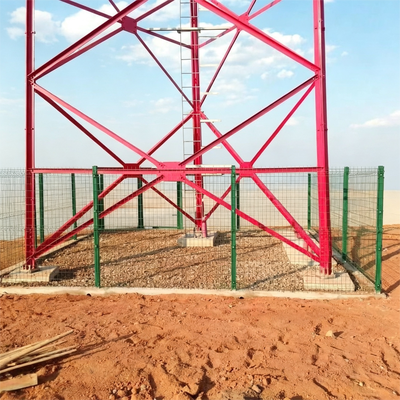

3 लेग्ड एंगुलर स्टील टावर फुट क्या है?
3-लेग्ड एंगुलर स्टील टावर का "फुट" प्रत्येक ऊर्ध्वाधर पैर के आधार भाग को संदर्भित करता है, जो टावर की नींव के साथ इंटरफेस करता है। यह एक महत्वपूर्ण घटक है जो टावर के पूरे वजन और उसके भार (उपकरण, हवा, आदि) को अंतर्निहित नींव में स्थानांतरित करने के लिए जिम्मेदार है, यह सुनिश्चित करता है कि संरचना जमीन पर सुरक्षित रूप से एंकर की गई है। पैरों को आमतौर पर कनेक्शन प्लेटों, बोल्टों या एंकर पॉइंट्स के साथ इंजीनियर किया जाता है जो कंक्रीट या प्रबलित नींव से मजबूती से जुड़ते हैं। उच्च-शक्ति गैल्वनाइज्ड स्टील (टावर बॉडी के अनुरूप) से निर्मित, पैरों को कतरनी, तनाव और संपीड़न बलों का विरोध करने के लिए डिज़ाइन किया गया है, जिससे टावर को शिफ्ट होने या गिरने से रोका जा सके। अधिकतम स्थिरता के लिए नींव के साथ संगतता सुनिश्चित करते हुए उनके डिजाइन को साइट की भूवैज्ञानिक स्थितियों के अनुरूप बनाया गया है।
![]()
3 लेग्ड एंगुलर स्टील टावर की सीढ़ी और केबल ट्रे क्या है?
![]()
3 लेग्ड एंगुलर स्टील टावर कैसे स्थापित करें?
3-लेग्ड एंगुलर स्टील टावर की स्थापना एक व्यवस्थित, सुरक्षा-केंद्रित प्रक्रिया का पालन करती है:
![]()
गैल्वनाइजिंग एंगुलर स्टील टावर परीक्षण।
गैल्वनाइजिंग एंगुलर स्टील टावरों (जैसे 3-लेग्ड एंगुलर स्टील टावरों) के लिए एक महत्वपूर्ण प्रक्रिया है, क्योंकि यह जंग प्रतिरोध प्रदान करता है और बाहरी, कठोर वातावरण (जैसे, हवा, बारिश, आर्द्रता और औद्योगिक प्रदूषकों के संपर्क में) में संरचना के सेवा जीवन का विस्तार करता है। यह सुनिश्चित करने के लिए कि गैल्वनाइज्ड कोटिंग गुणवत्ता मानकों को पूरा करती है और इच्छानुसार प्रदर्शन करती है, कठोर परीक्षण प्रक्रियाओं की एक श्रृंखला आयोजित की जाती है।
![]()
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
अनुकूलित उत्पाद प्रकार और लाभ
मोनोपोल टावर, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति होती है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र कवर करता है, लागत प्रभावी है, और अधिकांश निर्माण द्वारा अपनाया जाता है। टावर बॉडी अधिक उचित अनुभाग को अपनाती है, जिसे उच्च शक्ति बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जोड़ा जाता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फील्ड साइटों के अनुकूल हो सकता है।
![]()
![]()
Q: स्वीकार्य MOQ क्या है?
A: हमारा स्वीकार्य MOQ 1 सेट है। छोटी मात्रा में कोई भी परीक्षण आदेश का स्वागत है।
Q: डिलीवरी का समय क्या है?
A: जमा प्राप्त होने के 25 दिनों के भीतर।
Q: स्वीकार्य भुगतान अवधि क्या है?
A: टीटी, एल/सी, पेपैल, वेस्टर्न यूनियन, मनी ग्राम।
Q: क्या आप मेरे लिए OEM कर सकते हैं?
A: हम सभी OEM ऑर्डर स्वीकार करते हैं, बस हमसे संपर्क करें और मुझे अपना डिजाइन दें, हम आपको एक उचित मूल्य प्रदान करेंगे।
Q: मुझे कोटेशन कब मिल सकता है?
A: हम आमतौर पर आपको अपनी पूछताछ प्राप्त करने के 24 घंटे के भीतर कोट करते हैं। यदि आप कोटेशन प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें कॉल करें या हमें मेल में बताएं, ताकि हम आपकी पूछताछ को प्राथमिकता दे सकें।
Q: क्या आपका संचार टावर संरचनात्मक मानक ANSI / TIA/ EIA-222-G है?
A: हाँ।
Q: हॉट डिप गैल्वनाइजिंग मानक ASTM A 123/153 है?
A: हाँ।
Q: क्या आप एक गणना पुस्तक प्रदान कर सकते हैं?
A: हाँ, लेकिन आपको गणना पुस्तक के लिए भुगतान करना होगा।
Q: आपके उत्पाद का जीवनकाल कितना है?
A: 50 साल।
Q; क्या टावर की संरचना एकात्मक है?
A: नहीं, हम इसे ग्राहक के अनुरोध के अनुसार डिजाइन और उत्पादन कर सकते हैं।
Q: आपकी भुगतान विधि क्या है?
A: 30% टी/टी द्वारा जमा के रूप में, शेष टी/टी या एल/सी द्वारा दृष्टि में।
