उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| प्रोडक्ट का नाम: | 4जी 5जी बेस स्टेशन के लिए उच्च परिशुद्धता 3 लेग्ड ट्यूबलर स्टील लैटिस टॉवर 20 मीटर 30 मीटर 45 मीटर 6 | डिज़ाइन कोड: | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|---|---|---|---|
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | ऊँचाई सीमा: | अनुकूलन योग्य, आमतौर पर 20-100 मीटर |
| सामग्री: | Q355/20#/सीमलेस पाइप सामग्री | प्रमाणपत्र: | आईएसओ 9001:2008 सीओसी |
| हवा की गति: | 30-150 किमी/घंटा | जीवनभर: | 30 वर्ष से अधिक |
| संक्षारणरोधी उपचार: | गर्म स्नान गैल्वनीकरण | आवेदन: | दूरसंचार, सिग्नल ट्रांसमिशन, प्रकाश व्यवस्था |
| रंगविकल्प: | मानक ग्रे या अनुकूलित | इंस्टॉलेशन तरीका: | बोल्टेड या वेल्डेड |
| वज़न: | ऊंचाई और डिज़ाइन पर निर्भर करता है | संरचना प्रकार: | स्वावलंबी |
| स्पेयर पार्ट्स: | कनेक्शन या स्थापना के लिए पुर्जे | भार क्षमता: | उच्च भार असर |
| अनुकूलन: | अनुरोध पर उपलब्ध | संक्षारण प्रतिरोध: | उत्कृष्ट |
| ओईएम: | हाँ | ||
| प्रमुखता देना: | 3 पैरों वाला पाइपलेस स्टील टेलीकॉम मस्तूल,गर्म डुबकी गैल्वेनाइज्ड 4G 5G टॉवर,पवन प्रतिरोधी जाली टॉवर 20 मीटर |
||

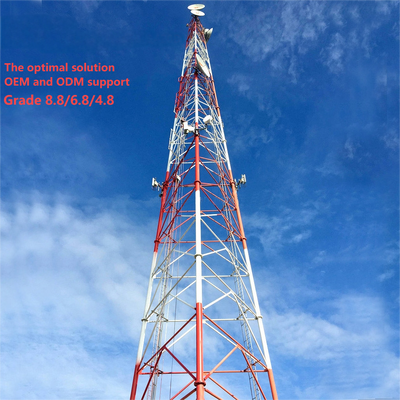

उच्च-सटीकता 3 लेग्ड ट्यूबलर स्टील जाली टॉवर 4G 5G बेस स्टेशन 20m 30m 45m 60m हॉट डिप गैल्वनाइज्ड पवन प्रतिरोधी दूरसंचार मस्त के लिए
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए कस्टम-निर्मित स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञ हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
1. मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्य भूमि); ब्रांड का नाम: जियाओयाओ या OEM; मॉडल संख्या: दूरसंचार टॉवर
सतह उपचार: हॉट डिप गैल्वनाइज्ड या पेंटेड।
2. पैकेजिंग और डिलीवरी:
पैकेजिंग विवरण: दूरसंचार टॉवर को ग्राहक की आवश्यकताओं के अनुसार गैल्वनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवर: तियानजिन बंदरगाह से भुगतान के 20 दिनों के भीतर भेज दिया जाएगा

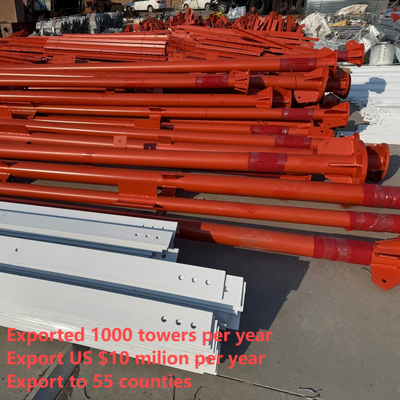

टॉवर सदस्य: एक स्टील टॉवर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा
| डिजाइन | ||

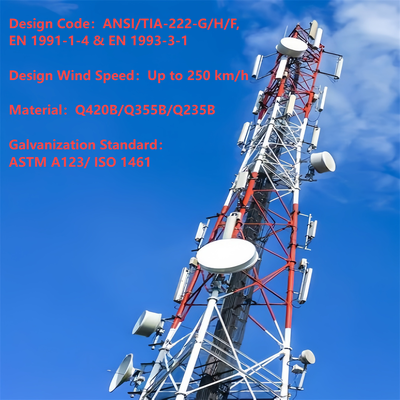

| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
|
| संरचनात्मक स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वॉशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वॉशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||

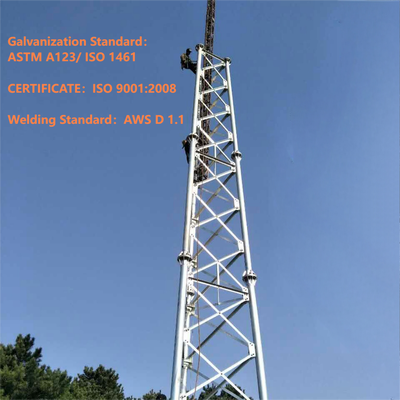

| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |

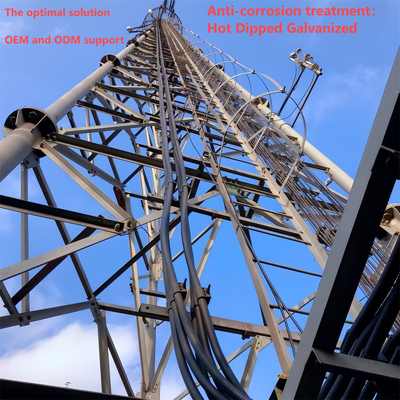

3 लेग्ड ट्यूबलर स्टील टॉवर की जाली संरचना क्या है?
3-लेग्ड ट्यूबलर स्टील टॉवर की जाली संरचना एक ट्रस-जैसी ढांचा है जो टॉवर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ता है। छोटे खोखले स्टील ट्यूबों से बना (मुख्य पैर सामग्री के अनुरूप, जैसे, सीमलेस/वेल्डेड स्टील ट्यूब), ये जाली सदस्य तीन पैरों के बीच क्षैतिज और विकर्ण कनेक्शन बनाते हैं, जो टॉवर की ऊंचाई में एक त्रिकोणीय वेब-जैसी पैटर्न बनाते हैं। यह संरचना टॉवर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टॉवर का वजन, उपकरण का वजन) और पार्श्व बलों (हवा, भूकंपीय गतिविधि) को तीन पैरों में समान रूप से वितरित किया जा सके। ट्यूबलर जाली न केवल संरचनात्मक कठोरता और स्थिरता को बढ़ाती है, बल्कि वायुगतिकीय प्रदर्शन को भी अनुकूलित करती है - पारंपरिक कोणीय स्टील जाली संरचनाओं की तुलना में हवा के खिंचाव को 30% तक कम करती है - जिससे टॉवर कठोर या हवा वाले वातावरण के लिए अत्यधिक अनुकूल हो जाता है। इसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग यह सुनिश्चित करता है कि संरचना हल्के वजन की हो जबकि उच्च भार-वहन क्षमता बनाए रखे।
3 लेग्ड ट्यूबलर स्टील टॉवर पर एमडब्ल्यू डिश कैसे माउंट करें?
3-लेग्ड ट्यूबलर स्टील टॉवर पर माइक्रोवेव (MW) डिश को माउंट करना एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है जो टॉवर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप है:

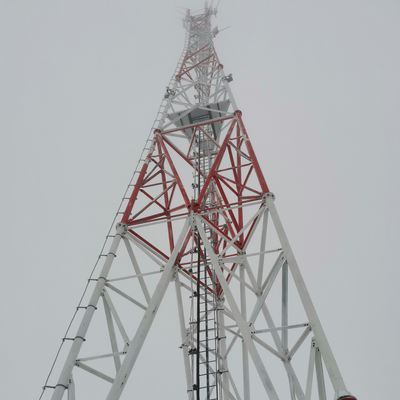

3 लेग्ड ट्यूबलर स्टील टॉवर की मुख्य संरचना?
3-लेग्ड ट्यूबलर स्टील टॉवर की मुख्य संरचना एक स्व-समर्थित, त्रिकोणीय-फ्रेम वाली प्रणाली है जो स्थिरता, भार-वहन और वायुगतिकीय दक्षता के लिए डिज़ाइन की गई है, जिसमें तीन मुख्य घटक शामिल हैं:
ये घटक संरचनात्मक रीढ़ बनाते हैं, जिसमें एकीकृत सहायक उपकरण (जैसे, प्लेटफॉर्म, सीढ़ी) मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक सहायता जोड़ते हैं।
प्लेटफ़ॉर्म, सीढ़ी
एक साथ, प्लेटफॉर्म और सीढ़ी उच्च-ऊंचाई वाले उपकरणों तक सुरक्षित, कुशल पहुंच को सक्षम करके टॉवर की उपयोगिता को बढ़ाते हैं, उद्योग सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करते हैं।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
ग्राहक यात्राएं
असेंबलिंग,गैल्वनाइजिंग स्टील टॉवर परीक्षण
प्रमाणन
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
अनुकूलित उत्पाद प्रकार और लाभ
प्र: स्वीकार्य एमओक्यू क्या है?
ए: हमारा स्वीकार्य एमओक्यू 1 सेट है। किसी भी छोटे मात्रा में परीक्षण आदेश का स्वागत है।
प्र: डिलीवरी का समय क्या है?
ए: जमा प्राप्त होने के 25 दिनों के भीतर।
प्र: स्वीकार्य भुगतान अवधि क्या है?
ए: टीटी, एल/सी, पेपैल, वेस्टर्न यूनियन, मनी ग्राम।
प्र: क्या आप मेरे लिए OEM कर सकते हैं?
ए: हम सभी OEM ऑर्डर स्वीकार करते हैं बस हमसे संपर्क करें और मुझे अपना डिज़ाइन दें, हम आपको एक उचित मूल्य प्रदान करेंगे।
प्र: मुझे कोटेशन कब मिल सकता है?
ए: हम आमतौर पर आपको आपकी पूछताछ प्राप्त करने के 24 घंटे के भीतर कोट करते हैं। यदि आप कोटेशन प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें कॉल करें या हमें मेल में बताएं, ताकि हम आपकी पूछताछ को प्राथमिकता दे सकें।
प्र: क्या आपका संचार टॉवर संरचनात्मक मानक ANSI / TIA/ EIA-222-G है?
ए: हाँ।
प्र: हॉट डिप गैल्वनाइजिंग मानक ASTM A 123/153 है?
ए: हाँ।
प्र: क्या आप एक गणना पुस्तक प्रदान कर सकते हैं?
ए: हाँ, लेकिन आपको गणना पुस्तक के लिए भुगतान करना होगा।
प्र: आपके उत्पाद का जीवनकाल कितना है?
ए: 50 साल।
प्र; क्या टॉवर की संरचना एकात्मक है?
ए: नहीं, हम ग्राहक के अनुरोध के अनुसार इसे डिजाइन और उत्पादन कर सकते हैं।
प्र: आपकी भुगतान विधि क्या है?
ए: 30% टी/टी द्वारा जमा के रूप में, शेष टी/टी या एल/सी दृष्टि में।
