उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| प्रोडक्ट का नाम: | शहरी स्मार्ट सिटी बेस स्टेशन के लिए आंतरिक चढ़ाई सीढ़ी और रखरखाव प्लेटफार्म के साथ 20 मीटर-40 मीटर औ | डिज़ाइन मानक: | एएनएसआई/टीआईए-222-जी |
|---|---|---|---|
| हवा की गति: | 0-300 किमी/घंटा | सामग्री: | प्लेट स्टील ASTM A36 A572 Gr50/S275JR S275JR |
| प्रमाणन: | ISO9001:2008 COC | हाइट्स: | 9-40 मीटर (अनुकूलन योग्य) |
| वेल्डिंग: | एडब्ल्यूएस डी 1.1 | गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 |
| नट और बोल्ट: | ग्रेड 8.8/6.8/4.8 | संक्षारणरोधी उपचार: | गर्म स्नान जस्ती |
| जीवनभर: | 30 वर्ष से अधिक | एंटीना ब्रैकेट: | 2-4 पीसी |
| वज़न: | 1500 किलोग्राम | प्रयोग: | सेलुलर नेटवर्क समर्थन |
| इंस्टॉलेशन तरीका: | बोल्ट असेंबली | ध्रुव संरचना: | एकाधिक चेहरे |
| शीर्षव्यास: | 0.6 मीटर | पेंटिंग रंग: | स्वनिर्धारित |
| चढ़ाई प्रणाली: | सीढ़ी या सुरक्षा चढ़ाई उपकरण | बिजली संरक्षण: | ग्राउंडिंग किट और बिजली की छड़ |
JIAYAO CO.,LTD
उत्पाद विवरण
1.मुख्य विवरण:
उत्पत्ति का स्थान: हेबै, चीन (मुख्य भूमि); ब्रांड का नाम: Jaoyao या OEM; मॉडल संख्या: टेलीकॉम टावर
सतह उपचार: हॉट डिप गैल्वेनाइज्ड या पेंटेड।
2.पैकेजिंग और डिलीवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरी: तियानजिन बंदरगाह से भुगतान के 20 दिनों के भीतर शिप किया गया
टावर सदस्य: एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिजाइन | ||

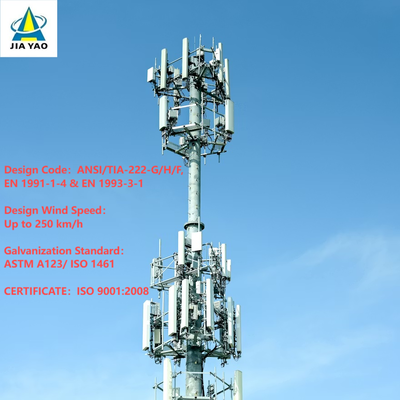

| 1. डिजाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 | |
| संरचना स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||
| 15. स्टील अनुभागों का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
⇔मोनोपोल टावर का मुख्य भाग क्या है?
मोनोपोल टावर का मुख्य भाग एक एकल, स्व-समर्थन ठोस/अर्ध-ठोस शाफ्ट है जो टावर की मुख्य भार-असर संरचना बनाता है, जिसे शहरी उपयोग के लिए तैयार किया गया है। यह आमतौर पर उच्च-शक्ति लुढ़का हुआ स्टील प्लेटों (Q345B/ASTM A500 ग्रेड B) से निर्मित होता है और इसमें हवा के भार प्रतिरोध (180 किमी/घंटा तक) को अनुकूलित करने के लिए एक बेलनाकार या वेल्डेड बहुभुज आकार (व्यास 0.5-2 मीटर, टावर की ऊंचाई से मापा जाता है) होता है जिसमें एक टेपर्ड डिज़ाइन (ऊपर की ओर थोड़ा संकरा) होता है। इसकी ऊंचाई 10 मीटर से 60 मीटर तक होती है (5G माइक्रोस्टेशन या शहरी संचार हब के लिए अनुकूलन योग्य), और यह मोनोपोल टावर के सभी सहायक घटकों को एकीकृत करने के लिए मूलभूत ढाँचे के रूप में कार्य करता है।
⇔मोनोपोल टावर का बॉटम फ्लैंज, सीढ़ी और प्लेटफॉर्म क्या है?
1. बॉटम फ्लैंज: यह मोनोपोल के मुख्य शाफ्ट के आधार पर वेल्डेड एक हेवी-ड्यूटी स्टील घटक है, जो टावर बॉडी और कंक्रीट फाउंडेशन के बीच महत्वपूर्ण कनेक्शन के रूप में कार्य करता है। उच्च-शक्ति वाले स्टील (मुख्य बॉडी से मेल खाता हुआ) से बना और एंटी-करोशन प्रक्रियाओं के साथ उपचारित, यह टावर को लंबवत रूप से सुरक्षित करने और पूरे संरचनात्मक और उपकरण भार को जमीन पर स्थानांतरित करने के लिए फाउंडेशन के एंकर बोल्ट के साथ संरेखित होता है, जिससे टावर की समग्र स्थिरता सुनिश्चित होती है।

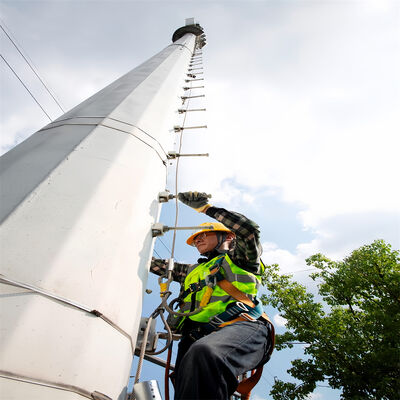

2. सीढ़ी: यह मोनोपोल के मुख्य शाफ्ट में एकीकृत एक अंतर्निहित आंतरिक चढ़ाई सीढ़ी है, जो संक्षारण प्रतिरोधी गैल्वेनाइज्ड स्टील से निर्मित है और एक पेशेवर फॉल-अरेस्ट सिस्टम से सुसज्जित है। विशेष रूप से प्रमाणित रखरखाव कर्मियों के लिए, यह टावर निरीक्षण, उपकरण स्थापना और मरम्मत के लिए एक सुरक्षित ऊर्ध्वाधर पहुंच पथ प्रदान करता है, और इसकी अखंडता नियमित टावर रखरखाव का एक प्रमुख फोकस है।

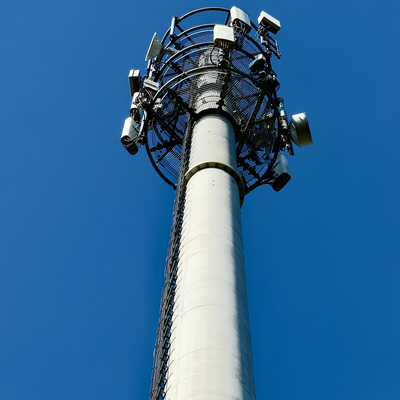

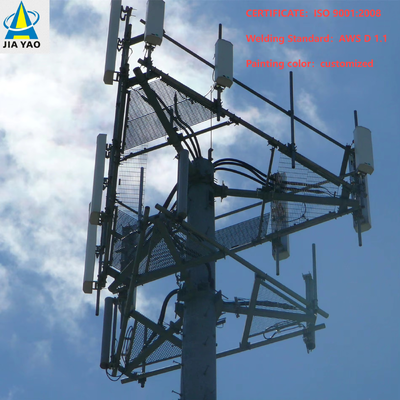

3. प्लेटफॉर्म: मोनोपोल टावर को निर्दिष्ट ऊंचाइयों पर मुख्य शाफ्ट पर लगे कॉम्पैक्ट, एकीकृत स्टील प्लेटफॉर्म (परियोजना की जरूरतों के अनुसार अनुकूलित) से सुसज्जित किया गया है। स्थायित्व के लिए गैल्वेनाइज्ड स्टील से निर्मित, ये प्लेटफॉर्म दूरसंचार उपकरण (जैसे, 5G एंटीना, माइक्रोवेव डिवाइस) और निगरानी गियर की स्थापना, रखरखाव और निरीक्षण के लिए स्थिर कार्यक्षेत्र के रूप में काम करते हैं। मोनोपोल के अल्ट्रा-कॉम्पैक्ट पदचिह्न में फिट होने के लिए डिज़ाइन किया गया, वे टावर के चिकना, अप्रत्यक्ष शहरी डिजाइन से समझौता किए बिना परिचालन सुविधा को अधिकतम करते हैं।
⇔हॉट डिप गैल्वेनाइज्ड के बाद मोनोपोल टावर का मुख्य भाग क्या है?
हॉट डिप गैल्वनाइजेशन के बाद, मोनोपोल टावर का मुख्य भाग कोर सिंगल सिलिंड्रिकल/पॉलीगोनल स्टील शाफ्ट (उच्च-शक्ति लुढ़का हुआ स्टील प्लेटों Q345B/ASTM A500 ग्रेड B से निर्मित) टेपर्ड डिज़ाइन के साथ बना रहता है, और इसके संरचनात्मक आकार, आयाम और भार-असर प्रदर्शन पूरी तरह से संरक्षित रहते हैं। मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह ASTM A123 मानक के अनुपालन में एक समान, घने जिंक कोटिंग से ढकी हुई है। यह गैल्वेनाइज्ड परत एक संक्षारण प्रतिरोधी अवरोध बनाती है जो शहरी प्रदूषकों, नमी और बाहरी पर्यावरणीय क्षरण से स्टील सब्सट्रेट की प्रभावी ढंग से रक्षा करती है, जिससे मुख्य बॉडी की सेवा जीवन 25 साल से अधिक हो जाती है। गैल्वेनाइज्ड मुख्य बॉडी मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखती है, और सभी वेल्डेड जोड़ (AWS D1.1-अनुरूप) लगातार एंटी-करोशन प्रदर्शन और टावर बॉडी की समग्र संरचनात्मक अखंडता सुनिश्चित करने के लिए समान रूप से गैल्वेनाइज्ड होते हैं।
अधिक जानकारी के लिए कृपया यहां क्लिक करें !!!
Q: स्वीकार्य MOQ क्या है?
A: हमारा स्वीकार्य MOQ 1 सेट है। किसी भी छोटे मात्रा में परीक्षण आदेश का स्वागत है।
Q: डिलीवरी का समय क्या है?
A: जमा प्राप्त होने के 25 दिनों के भीतर।
Q: स्वीकार्य भुगतान अवधि क्या है?
A: टीटी, एल/सी, पेपैल, वेस्टर्न यूनियन, मनी ग्राम।
Q: क्या आप मेरे लिए OEM कर सकते हैं?
A: हम सभी OEM ऑर्डर स्वीकार करते हैं बस हमसे संपर्क करें और मुझे अपना डिज़ाइन दें, हम आपको एक उचित मूल्य प्रदान करेंगे।
Q: मुझे कोटेशन कब मिल सकता है?
A: हम आमतौर पर आपको आपकी पूछताछ प्राप्त करने के 24 घंटों के भीतर कोट करते हैं। यदि आप कोटेशन प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें फोन करें या हमें मेल में बताएं, ताकि हम आपकी पूछताछ को प्राथमिकता दे सकें।
Q: क्या आपका संचार टावर संरचनात्मक मानक ANSI / TIA/ EIA-222-G है?
A: हाँ।
Q: हॉट डिप गैल्वनाइजिंग मानक ASTM A 123/153 है?
A: हाँ।
Q: क्या आप एक गणना पुस्तक प्रदान कर सकते हैं?
A: हाँ, लेकिन आपको गणना पुस्तक के लिए भुगतान करना होगा।
Q: आपके उत्पाद का जीवनकाल कितना है?
A: 50 साल।
Q; क्या टावर की संरचना एकात्मक है?
A: नहीं, हम ग्राहक के अनुरोध के अनुसार इसे डिजाइन और उत्पादन कर सकते हैं।
Q: आपकी भुगतान विधि क्या है?
A: 30% टी/टी द्वारा जमा के रूप में, शेष टी/टी या एल/सी द्वारा दृष्टि में।
