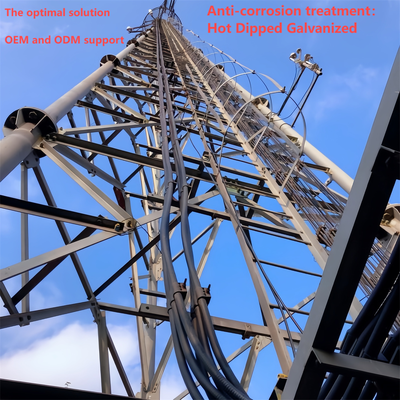

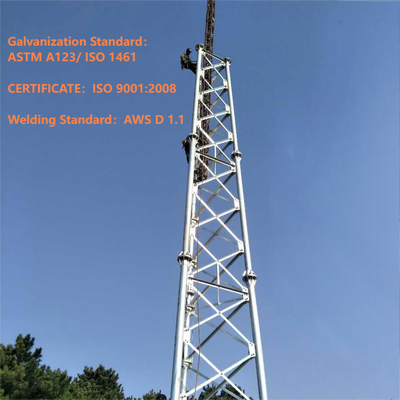

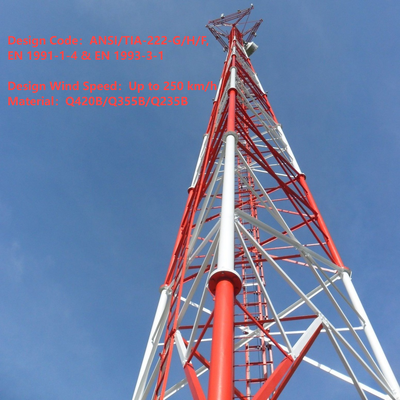

4जी 5जी बेस स्टेशन के लिए उच्च परिशुद्धता 3 लेग्ड ट्यूबलर स्टील लैटिस टॉवर 20 मीटर 30 मीटर 45 मीटर 60 मीटर हॉट डीआईपी गैल्वनाइज्ड विंड रेसिस्टेंट टेलीकॉम मस्त

4जी 5जी बेस स्टेशन के लिए उच्च परिशुद्धता 3 पैरों वाला ट्यूबलर स्टील ग्रिट टॉवर 20 मीटर 30 मीटर 45 मीटर 60 मीटर हॉट डीआईपी गैल्वेनाइज्ड विंड रेसिस्टेंट टेलीकॉम मस्तूल

हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित इस्पात टावरों के डिजाइन और निर्माण में विशेषज्ञ हैं।नीचे उत्पाद की विस्तृत जानकारी दी गई हैः

1. कुंजी विवरण:
उत्पत्ति स्थानः हेबेई, चीन (मुख्य भूमि); ब्रांड नामः Jaoyao या OEM; मॉडल संख्याः टेलीकॉम टॉवर
सतह उपचारः गर्म डुबकी जस्ती या चित्रित।
2पैकेजिंग और वितरण:
पैकेजिंग विवरण: ग्राहक की आवश्यकताओं के अनुसार टेलीकॉम टॉवर को गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरीःतिआनजिन बंदरगाह से भुगतान के बाद 20 दिनों में भेज दिया
टावर के सदस्य: एक इस्पात टावर को कई बंडलों में अलग किया जाता है।
बोल्टः पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा

तीन पैरों वाले पाइपलेस इस्पात टावर की अंतिम संरचना क्या है?

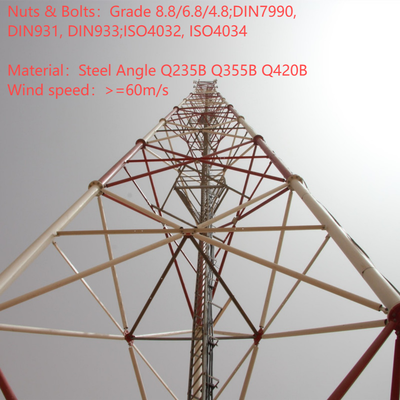

तीन पैरों वाले ट्यूबलर स्टील टॉवर की जाली संरचना एक ट्रस-जैसी फ्रेमवर्क है जो टॉवर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ती है।छोटे खोखले स्टील के ट्यूबों से बना (मुख्य पैर सामग्री के अनुरूप), उदाहरण के लिए, सीमलेस/वेल्डेड स्टील ट्यूब), ये जाली सदस्य तीन पैरों के बीच क्रॉसक्रॉस क्षैतिज और विकर्ण कनेक्शन बनाते हैं,टावर की ऊँचाई भर में एक त्रिकोणीय जाल-जैसा पैटर्न बनानायह संरचना टावर के कॉपर डिजाइन (नीचे चौड़ा, ऊपर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टावर का वजन, उपकरण का वजन) और पार्श्व बल (हवा, हवा, हवा) को वितरित किया जा सके।भूकंपीय गतिविधि) समान रूप से तीन पैरों में. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsइसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग उच्च भार सहन क्षमता बनाए रखते हुए संरचना को हल्का सुनिश्चित करता है।

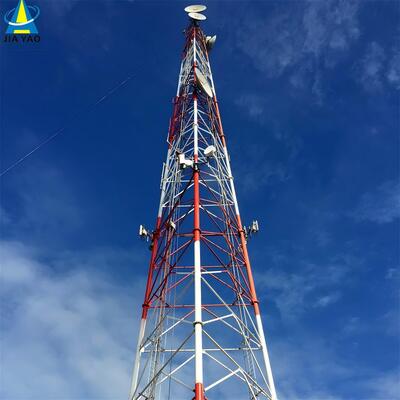

3 पैरों वाले पाइपलेस स्टील टावर पर मेगावाट डिश को कैसे लगाया जाए?

एक माइक्रोवेव (एमडब्ल्यू) डिश को 3 पैरों वाले ट्यूबलर स्टील टॉवर पर माउंट करना एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है जो टॉवर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप हैः

1. स्थापना पूर्व सत्यापन: यह सुनिश्चित करने के लिए कि यह मेगावाट डिश, माउंटिंग हार्डवेयर और संबंधित भारों का समर्थन कर सकता है, टॉवर की लोड-असर क्षमता (टीआईए-222-जी और जीबी 50017 मानकों के अनुसार) की पुष्टि करें।संरचनात्मक अखंडता के लिए टॉवर के पूर्व-स्थापित एंटीना ब्रैकेट (एकीकृत सामान) की जांच करें.
2. ब्रैकेट तैयार करना: टावर के समर्पित एंटीना ब्रैकेट (या ट्यूबलर ग्रिड के साथ संगत कस्टम निर्मित ब्रैकेट) का उपयोग करें और उन्हें ग्रेड 8 का उपयोग करके टावर के मुख्य पैरों या ग्रिड ट्रस में सुरक्षित करें।8 उच्च शक्ति वाले बोल्ट (आईएसओ 898)सुनिश्चित करें कि ब्रैकेटों को इच्छित बिंदु-से-बिंदु संचार पथ के साथ संरेखित किया गया है और निर्दिष्ट टोक़ तक कस लिया गया है।
3. डिश उठाना और उसे रखने की विधि: मेगावाट की डिश को लक्ष्य ऊंचाई तक (आमतौर पर टॉवर के ऊपरी भागों के पास या रखरखाव प्लेटफॉर्म पर) उठाने के लिए क्रेन या विशेष उठाने वाले उपकरण का उपयोग करें।रिसीवर/प्रसारण अंत बिंदु के साथ संरेखित करने के लिए डिश के एजिमुथ और ऊंचाई को समायोजित करें, सटीकता के लिए लेजर संरेखण उपकरण का उपयोग करना।
4. सुरक्षित बंधन: संगत हार्डवेयर का उपयोग करके घुड़सवार ब्रैकेट के लिए एमडब्ल्यू डिश को संलग्न करें, एक तंग, अस्थिरता मुक्त कनेक्शन सुनिश्चित करें। एडब्ल्यूएस डी 1 का अनुपालन करने के लिए कैलिब्रेटेड टूल्स के साथ बोल्ट टॉर्क को फिर से जांचें।वेल्डिंग और लगाव के मानक.
5. केबल रूटिंग: पर्यावरण क्षति के संपर्क से बचने के लिए टावर के एकीकृत केबल प्रबंधन प्रणालियों (या जाली संरचना पर संरक्षित मार्गों के साथ) के माध्यम से डिश के संकेत और बिजली केबलों को रूट करें।सुनिश्चित करें कि कनेक्शन बिंदुओं पर केबलों को उचित रूप से अछूता और जलरोधक किया गया है.
6. अंतिम निरीक्षण: स्थिरता की पुष्टि करने के लिए डिश, ब्रैकेट और कनेक्शन की दृश्य जांच करें। संरेखण और कार्यक्षमता की पुष्टि करने के लिए संकेत संचरण का परीक्षण करें। सुरक्षा प्रोटोकॉल का पालन करें (जैसे,पूरे संयंत्र में श्रमिकों के लिए गिरने की सुरक्षा.

3 पैरों वाले पाइपलेस स्टील टॉवर की मुख्य संरचना?

तीन पैरों वाले ट्यूबलर स्टील टॉवर की मुख्य संरचना एक स्व-सहायक, त्रिकोणीय-फ्रेम प्रणाली है जो स्थिरता, भार-रहन और वायुगतिकीय दक्षता के लिए डिज़ाइन की गई है,जिसमें तीन मुख्य घटक होते हैं:

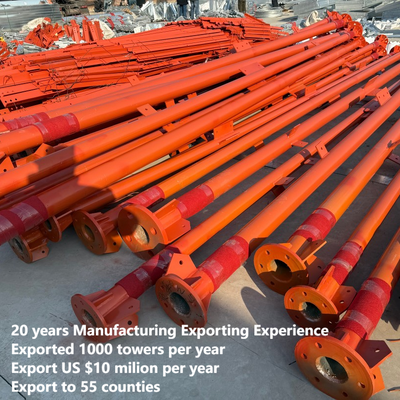

• तीन ऊर्ध्वाधर नलीदार पैर: प्राथमिक भारवाहक तत्व, निर्बाध या वेल्डेड स्टील ट्यूबों से बने (Q345B/ASTM A500 मानकों के अनुरूप) त्रिकोणीय विन्यास में व्यवस्थित,ये पैर टावर के कुल वजन (सजावट और पर्यावरणीय भार सहित) को नींव पर स्थानांतरित करते हैं।.
• ट्यूबलर ग्रिड ट्रेस: छोटे खोखले स्टील के ट्यूब जो तीन मुख्य पैरों को क्षैतिज और विकर्ण रूप से जोड़ते हैं। यह क्रॉसक्रॉस ट्रस सिस्टम भार को समान रूप से वितरित करता है, संरचनात्मक कठोरता को बढ़ाता है,और हवा के प्रतिरोध को कम करता हैटावर का विशिष्ट जालीदार पैटर्न बनता है।
• तंग फ्रेम और फ्लैंज कनेक्शन: मजबूत हवाओं (200 किमी/घंटे तक) और भूकंपों के प्रतिरोधी क्षमता को अधिकतम करने के लिए टावर आधार से ऊपर की ओर धीरे-धीरे संकुचित होता है (व्यापक आधार, संकुचित शीर्ष) ।टावर खंडों को उच्च-तन्यता वाले बोल्ट फ्लैंग्स के माध्यम से जोड़ा जाता है, सुरक्षित असेंबली सुनिश्चित करने और रखरखाव जोखिमों को कम करने के लिए।

ये घटक संरचनात्मक रीढ़ की हड्डी का निर्माण करते हैं, जिसमें एकीकृत सहायक उपकरण (जैसे, प्लेटफार्म, सीढ़ी) मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक समर्थन जोड़ते हैं।

मंच, सीढ़ी

ए. प्लेटफार्म

• उद्देश्य: मेगावाट डिश, एंटीना, सेंसर या अन्य उपकरणों की स्थापना, रखरखाव या निरीक्षण के लिए एक स्थिर ऊंचा कार्यक्षेत्र के रूप में कार्य करता है।यह टावर तक पहुँचने के दौरान श्रमिकों के लिए एक सुरक्षित विश्राम स्थल भी प्रदान करता है.
• डिजाइन की विशेषताएं: जस्ती इस्पात से निर्मित (संक्षारण प्रतिरोध के लिए ASTM A123 के अनुसार) और निर्दिष्ट ऊंचाइयों पर जाली संरचना में एकीकृत।श्रमिकों की स्थिरता के लिए गिरने और गैर फिसलने वाली सतहों को रोकने के लिए सुरक्षा रेलिंग से लैस. श्रमिकों, औजारों और उपकरणों के वजन का समर्थन करने के लिए डिज़ाइन किया गया है, जो कि टॉवर की समग्र भार-वाहक क्षमता के अनुरूप है। टॉवर वर्गों के बीच आसान आवाजाही के लिए एक्सेस लुक शामिल कर सकते हैं।
• मुख्य लाभ: रखरखाव कार्यों को सुव्यवस्थित करने और परिचालन दक्षता बढ़ाने के लिए उपकरण माउंटिंग बिंदुओं के पास रणनीतिक रूप से स्थित है।

B. सीढ़ी

• उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफार्मों, उपकरणों या ऊपरी वर्गों तक पहुंचने के लिए टॉवर पर चढ़ने की अनुमति देती है।
• डिजाइन की विशेषताएं: टिकाऊपन और संक्षारण प्रतिरोध के लिए जस्ती स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान रूप से दूरी वाले पायदानों (उद्योग सुरक्षा मानकों के अनुसार) के साथ।., सुरक्षा हार्नेस के लिए केबल गाइड) गिरने के जोखिम को कम करने के लिए टावर की "विरोधी गिरने की सीढ़ी" डिजाइन विनिर्देश के अनुरूप।एक सुरक्षित, स्थिर पथ।
• अनुपालन: सुरक्षा नियमों और टॉवर डिजाइन मानकों (जैसे, टीआईए-222-जी, जीबी 50017) के अनुरूप डिजाइन किया गया है, ऊर्ध्वाधर पहुंच के दौरान श्रमिकों की सुरक्षा को प्राथमिकता देते हुए।

मंच और सीढ़ी के साथ मिलकर, उच्च ऊंचाई वाले उपकरणों तक सुरक्षित और कुशल पहुंच को सक्षम करके, टॉवर की उपयोगिता में वृद्धि होती है।उद्योग सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करना.

अधिक जानकारी के लिए कृपया यहाँ क्लिक करें!

ग्राहक यात्राएं

इकट्ठा करना,जस्ती इस्पात टावर परीक्षण

प्रमाणपत्र

अधिक जानकारी के लिए कृपया यहाँ क्लिक करें!

अनुकूलित उत्पाद प्रकार और लाभ

स्व-सहायता टावर 
स्व-समर्थन टॉवर आमतौर पर 3 लेग का 4 लेग टॉवर होता है, और इसकी सामग्री स्टील पाइप या कोण स्टील होती है।और कोण इस्पात टॉवर नट और बोल्ट से जुड़ा हुआ है.
विशेषताएं:
1. हवा के भार का छोटा गुणांक, हवा का मजबूत प्रतिरोध.
2- भूमि संसाधनों को बचाना, सुविधाजनक स्थान।
सुविधाजनक परिवहन और स्थापना।

पाइप स्टील टॉवर
ट्यूब टावर एक स्व-समर्थन उच्च वृद्धि वाली इस्पात संरचना को संदर्भित करता है जिसमें इस्पात पाइपों से बने टावर स्तंभ और त्रिकोणीय आकार में टावर शरीर अनुभाग होता है।इसकी मुख्य विशेषता यह है कि तीन ट्यूब टॉवर कॉलम स्टील पाइप से बना है और टॉवर शरीर अनुभाग एक त्रिकोणीय आकार में है, जो कि कोण स्टील से भिन्न एक ऊंची इस्पात संरचना है।

मोनोपोल टॉवर 
सिंगल ट्यूब टॉवर, जिसे मोनोपोल टॉवर भी कहा जाता है, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, सुंदर उपस्थिति के साथ, 9 से 18 वर्ग मीटर के छोटे क्षेत्र को कवर करता है, लागत प्रभावी है,और निर्माण के बहुमत द्वारा अपनाया जाता है. टॉवर शरीर अधिक उचित अनुभाग को अपनाता है, जो उच्च शक्ति बोल्ट के माध्यम से जुड़ा हुआ है। इसमें आसान स्थापना की विशेषताएं हैं और विभिन्न जटिल क्षेत्र साइट के अनुकूल हो सकती हैं।

गाइड टावर 
गुइएड टॉवर का एक नया रूप है और इसकी सबसे बड़ी विशेषता स्टील गुइएड तार का उपयोग करके मजबूत की जाती है। गुइएड टॉवर एक आम प्रकार का संचार टॉवर है जो कि आर्थिक और व्यावहारिक है।यह दूसरों से हल्का और सस्ता है।यह व्यापक भौगोलिक क्षेत्रों के लिए बहुत उपयुक्त है।

गार्ड टॉवर
चौकी एक बहुउद्देश्यीय इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का अवलोकन करने के लिए किया जाता है और यह कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है।इसका डिजाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वित होती है। अवलोकन टॉवर आमतौर पर टॉवर निकायों, प्लेटफार्मों, टावरों और सीढ़ियों से बने होते हैं,कॉम्पैक्ट और टिकाऊ संरचनाओं के साथ.

झाँका हुआ टावर
छलावरण पेड़ टॉवर भी एक प्रकार का कृत्रिम पेड़ है Bionic पेड़ टॉवर, एक असली एक की तरह आधार पर, प्लस बारीकी से डिजाइन, जब दर्शनीय स्थल के क्षेत्र में असली पेड़ों के बीच रखा,पार्क और चौक, यह प्रकृति का हिस्सा होगा।
विशेषताएं:
1. उत्कृष्ट संरचना और भव्य उपस्थिति.
2मजबूत संरचनात्मक स्थिरता और लंबे कार्य जीवन।
3- छोटे क्षेत्रफल और बड़ा आर्थिक प्रभाव।

हमारी सेवाएँ

JIAYAO CO., LTD. एक पेशेवर दूरसंचार टॉवर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सबसे अच्छा संचार टॉवर प्रदान करने के लिए प्रतिबद्ध हैं।कई उत्पादों का निर्यात अमेरिका में किया गया है।, यूरोप और अन्य 55 अलग-अलग काउंटी।
हम कोण इस्पात टॉवर, ट्यूब इस्पात टॉवर, एकाधिकार टॉवर, पाइन टावर, guyed टॉवर और गार्ड टॉवर के डिजाइन और निर्माण में विशेषज्ञता प्राप्त है। हमारे विभागों डिजाइन, अनुसंधान एवं विकास, निरीक्षण,प्रयोगशालाहमारे कच्चे माल चीन में प्रसिद्ध इस्पात मिलों से आते हैंः एचबीआईएस समूह, बाओवू इस्पात समूह, शोगांग समूह।
​

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: स्वीकार्य MOQ क्या है?
A:हमारा स्वीकार्य MOQ 1 सेट है. छोटी मात्रा में किसी भी परीक्षण आदेश का स्वागत है.

प्रश्न: डिलीवरी का समय क्या है?
उत्तर: जमा प्राप्त करने के 25 दिनों के भीतर।

प्रश्न: स्वीकार्य भुगतान अवधि क्या है?
उत्तर: टीटी, एल/सी, पेपैल, वेस्टर्न यूनियन, मनी ग्राम।

प्रश्नः क्या आप मेरे लिए OEM कर सकते हैं?
एकः हम सभी OEM आदेश स्वीकार करते हैं बस हमसे संपर्क करें और मुझे अपने डिजाइन दे, हम आप क्षेत्र की पेशकश करेगा उचित मूल्य.

प्रश्न: मुझे उद्धरण कब मिल सकता है?
उत्तर: हम आम तौर पर आपकी पूछताछ प्राप्त करने के 24 घंटे के भीतर आपको उद्धृत करते हैं यदि आप उद्धरण प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें फोन करें या हमें मेल द्वारा बताएं, ताकि हम आपकी जांच को प्राथमिकता मान सकें।

प्रश्न: क्या आपका संचार टॉवर संरचनात्मक मानक ANSI/TIA/EIA-222-G है?
उत्तर: हाँ।

प्रश्नः गर्म डुबकी गैल्वनाइजिंग मानक एएसटीएम ए 123/153 है?
उत्तर: हाँ।

प्रश्न: क्या आप एक गणना पुस्तिका प्रदान कर सकते हैं?
A:हाँ, लेकिन आपको गणना पुस्तिका के लिए भुगतान करना होगा

प्रश्न: आपके उत्पाद का जीवनकाल कितना है?
A: 50 साल।
प्रश्न: क्या टावर की संरचना एकात्मक है?
एकः नहीं, हम डिजाइन और ग्राहक के अनुरोध के रूप में उत्पादन कर सकते हैं।

प्रश्न: आपकी भुगतान विधि क्या है?
टी/टी द्वारा 30% जमा, टी/टी या एल/सी द्वारा शेष राशि।

यदि आपको इसकी आवश्यकता है, तो हम आपका दिन में 24 घंटे स्वागत करेंगे!
