| प्रोडक्ट का नाम: | हॉट-डीआईपी गैल्वनाइजेशन के साथ जीएसएम/एलटीई सिग्नल बेस स्टेशन के लिए 50M लागत प्रभावी 3-लेग्ड ट्यूबल | डिज़ाइन कोड: | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|---|---|---|---|
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | ऊँचाई सीमा: | अनुकूलन योग्य, आमतौर पर 20-100 मीटर |
| सामग्री: | Q355/20#/सीमलेस पाइप सामग्री | प्रमाणपत्र: | आईएसओ 9001:2008 सीओसी |
| हवा की गति: | 30-150 किमी/घंटा | जीवनभर: | 30 वर्ष से अधिक |
| संक्षारणरोधी उपचार: | गर्म स्नान गैल्वनीकरण | आवेदन: | दूरसंचार, सिग्नल ट्रांसमिशन, प्रकाश व्यवस्था |
| अनुपालन मानक: | आईएसओ, एएसटीएम, या ग्राहक निर्दिष्ट | भार क्षमता: | 50 टन तक |
| पैर: | 3 | स्पेयर पार्ट्स: | कनेक्शन या स्थापना के लिए पुर्जे |
| रखरखाव: | कम रखरखाव | संक्षारण प्रतिरोध: | उच्च |
| प्लेटफार्म की मात्रा: | 2/3/अनुकूलित | संरचना प्रकार: | ट्यूबलर |
| अनुकूलन: | विशिष्टताओं के अनुसार उपलब्ध है | पैरों की संख्या: | 3 |

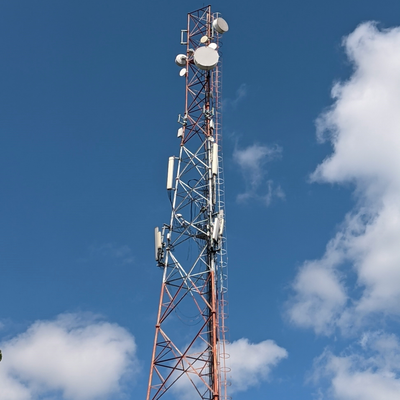

50M लागत-प्रभावी 3-पैर वाली ट्यूबलर जाली स्टील संचार टावर GSM/LTE सिग्नल बेस स्टेशन के लिए हॉट-डिप गैल्वनाइजेशन 30-वर्षीय सेवा जीवन के साथ
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञ हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
1. मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्य भूमि); ब्रांड का नाम: जियाओयाओ या OEM; मॉडल संख्या: दूरसंचार टावर
सतह उपचार: हॉट डिप गैल्वनाइज्ड या पेंटेड।
2. पैकेजिंग और डिलीवरी:
पैकेजिंग विवरण: दूरसंचार टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरी: तियानजिन बंदरगाह से भुगतान के 20 दिनों के भीतर शिप किया गया

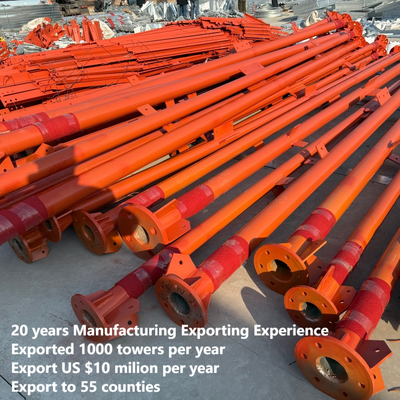

टावर सदस्य: एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा
| डिजाइन | ||

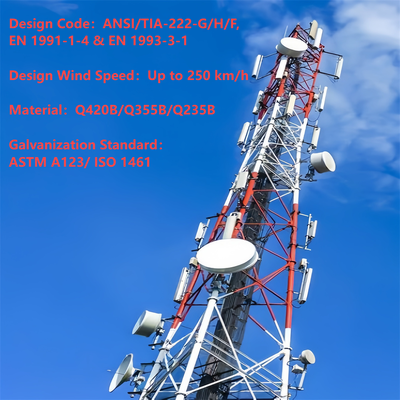

| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
|
| संरचनात्मक स्टील | ||

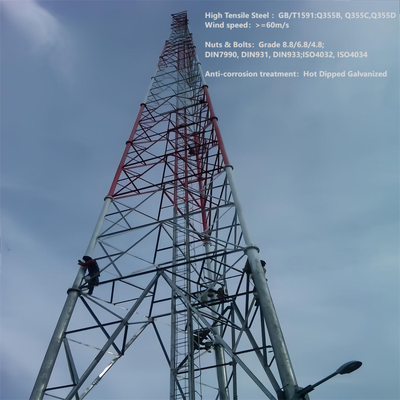

| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||

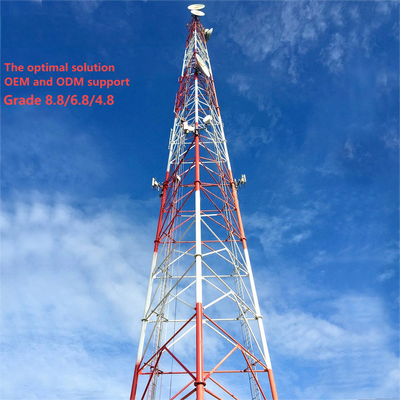

| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||
| 15. स्टील सेक्शन का गैल्वनाइजिंग मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजिंग मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |

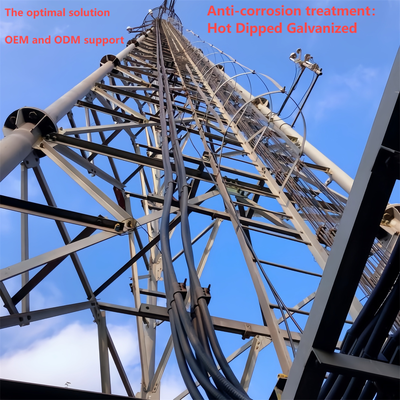

3 पैर वाले ट्यूबलर स्टील टावर की जाली संरचना क्या है?
3-पैर वाले ट्यूबलर स्टील टावर की जाली संरचना एक ट्रस-जैसी ढांचा है जो टावर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ता है। छोटे खोखले स्टील ट्यूबों (मुख्य पैर सामग्री के अनुरूप, जैसे, निर्बाध/वेल्डेड स्टील ट्यूब) से बना, ये जाली सदस्य तीन पैरों के बीच तिरछे क्षैतिज और विकर्ण कनेक्शन बनाते हैं, जिससे टावर की ऊंचाई में एक त्रिकोणीय वेब-जैसी पैटर्न बनता है। यह संरचना टावर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टावर का वजन, उपकरण का वजन) और पार्श्व बलों (हवा, भूकंपीय गतिविधि) को तीन पैरों में समान रूप से वितरित किया जा सके। ट्यूबलर जाली न केवल संरचनात्मक कठोरता और स्थिरता को बढ़ाती है, बल्कि वायुगतिकीय प्रदर्शन को भी अनुकूलित करती है - पारंपरिक कोणीय स्टील जाली संरचनाओं की तुलना में हवा के खिंचाव को 30% तक कम करती है - जिससे टावर कठोर या हवा वाले वातावरण के लिए अत्यधिक अनुकूल हो जाता है। इसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग संरचना को हल्का सुनिश्चित करता है जबकि उच्च भार-असर क्षमता बनाए रखता है।
3 पैर वाले ट्यूबलर स्टील टावर पर MW डिश कैसे माउंट करें?
3-पैर वाले ट्यूबलर स्टील टावर पर माइक्रोवेव (MW) डिश को माउंट करना टावर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है:
3 पैर वाले ट्यूबलर स्टील टावर की मुख्य संरचना?
3-पैर वाले ट्यूबलर स्टील टावर की मुख्य संरचना एक स्व-समर्थक, त्रिकोणीय-ढांचा प्रणाली है जो स्थिरता, भार-वहन और वायुगतिकीय दक्षता के लिए डिज़ाइन की गई है, जिसमें तीन मुख्य घटक शामिल हैं:
ये घटक संरचनात्मक रीढ़ बनाते हैं, जिसमें एकीकृत सहायक उपकरण (जैसे, प्लेटफॉर्म, सीढ़ी) मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक सहायता जोड़ते हैं।
प्लेटफ़ॉर्म, सीढ़ी
एक साथ, प्लेटफॉर्म और सीढ़ी उच्च-ऊंचाई वाले उपकरणों तक सुरक्षित, कुशल पहुंच को सक्षम करके टावर की उपयोगिता को बढ़ाते हैं, उद्योग सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करते हैं।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
ग्राहक यात्राएँ
असेंबली,गैल्वनाइजिंग स्टील टावर परीक्षण
प्रमाणन
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
अनुकूलित उत्पाद प्रकार और लाभ
प्र: स्वीकार्य MOQ क्या है?
ए: हमारा स्वीकार्य MOQ 1 सेट है। किसी भी छोटे मात्रा में परीक्षण आदेश का स्वागत है।
प्र: डिलीवरी का समय क्या है?
ए: जमा प्राप्त होने के 25 दिनों के भीतर।
प्र: स्वीकार्य भुगतान अवधि क्या है?
ए: टीटी, एल/सी, पेपैल, वेस्टर्न यूनियन, मनी ग्राम।
प्र: क्या आप मेरे लिए OEM कर सकते हैं?
ए: हम सभी OEM ऑर्डर स्वीकार करते हैं बस हमसे संपर्क करें और मुझे अपना डिज़ाइन दें, हम आपको एक उचित मूल्य प्रदान करेंगे।
प्र: मुझे कोटेशन कब मिल सकता है?
ए: हम आमतौर पर आपको अपनी पूछताछ प्राप्त करने के 24 घंटों के भीतर कोट करते हैं यदि आप कोटेशन प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें कॉल करें या हमें मेल में बताएं, ताकि हम आपकी पूछताछ को प्राथमिकता दे सकें।
प्र: क्या आपका संचार टावर संरचनात्मक मानक ANSI / TIA/ EIA-222-G है?
ए: हाँ।
प्र: हॉट डिप गैल्वनाइजिंग मानक ASTM A 123/153 है?
ए: हाँ।
प्र: क्या आप एक गणना पुस्तक प्रदान कर सकते हैं?
ए: हाँ, लेकिन आपको गणना पुस्तक के लिए भुगतान करना होगा
प्र: आपके उत्पाद का जीवनकाल कितना है?
ए: 50 साल।
प्र; क्या टावर की संरचना एकात्मक है?
ए: नहीं, हम ग्राहक के अनुरोध के अनुसार इसे डिजाइन और उत्पादन कर सकते हैं।
प्र: आपकी भुगतान विधि क्या है?
ए: टी/टी द्वारा 30% जमा के रूप में, शेष टी/टी या एल/सी द्वारा दृष्टि में।
