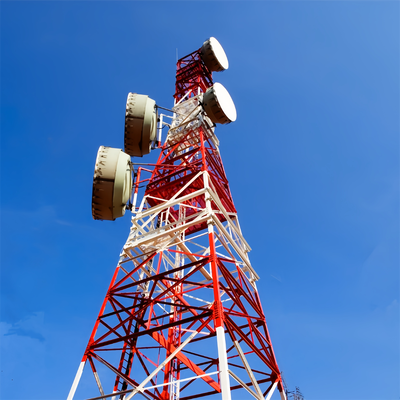

30M हॉट डिप गैल्वेनाइज्ड 4 लेग्ड एंगल स्टील टावर मल्टी ऑपरेटर फॉर सबअर्बन मैक्रो स्टेशन
4-लेग्ड एंगुलर स्टील लैटिस टावरएक फ्रीस्टैंडिंग, हाई-स्ट्रेंथ स्टील स्ट्रक्चर है जिसे क्रिटिकल इंफ्रास्ट्रक्चर सपोर्ट के लिए डिज़ाइन किया गया है। इसकी चौकोर-आधारित चार-लेग्ड फ्रेम और क्रिसक्रॉस लैटिस कनेक्शन की विशेषता है, यह दुनिया भर में संचार, बिजली ट्रांसमिशन और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय बैकबोन के रूप में कार्य करता है। गाइड टावरों के विपरीत जो स्थिरता के लिए बाहरी तारों पर निर्भर करते हैं, यह सेल्फ-सपोर्टिंग डिज़ाइन स्वतंत्र रूप से खड़ा होता है, जिससे यह शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरणों के अनुकूल हो जाता है।
आधुनिक बुनियादी ढांचे के एक आधारशिला के रूप में, 4-लेग्ड एंगुलर स्टील लैटिस टावर संचार, ऊर्जा और निगरानी क्षेत्रों की बढ़ती मांगों को पूरा करने के लिए स्थायित्व, बहुमुखी प्रतिभा और व्यावहारिकता को जोड़ता है। इसका परिपक्व डिजाइन और विश्वसनीय प्रदर्शन इसे दुनिया भर की परियोजनाओं के लिए एक पसंदीदा विकल्प बनाता है।
उत्पाद विवरण
पैकेजिंग विवरण: टेलीकॉम टावर को क्लाइंट की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवर:तिआनजिन पोर्ट से भुगतान के 20 दिनों के भीतर शिप किया गया
टावर सदस्य:एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैक रूम.लोन बैग या स्टील
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए कस्टम-निर्मित स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञ हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
| डिजाइन |
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
| संरचनात्मक स्टील |
| 2. ग्रेड |
माइल्ड स्टील |
हाई टेंसाइल स्टील |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता ताकत (Mpa) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
235 |
355 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
ISO 898-1 |
| 10.2 नट |
ISO 898-2 |
| 10.3 वॉशर |
ISO 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 नट |
ISO4032, ISO4034 |
| 11.3 वॉशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) |
| 13. मानक |
AWS D1.1 |
| मार्किंग |
| 14. सदस्यों की मार्किंग की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| गैल्वनाइजिंग |
| 15. स्टील सेक्शन का गैल्वनाइजिंग मानक |
ISO 1461 या ASTM A123 |
| 16. बोल्ट और नट का गैल्वनाइजिंग मानक |
ISO 1461 या ASTM A153 |
| परीक्षण |
| 17. फैक्ट्री टेस्ट |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग,
प्रीस टेस्ट, हैमर टेस्ट
|
4-लेग्ड एंगुलर स्टील टावर का लैटिस स्ट्रक्चर एक क्रिसक्रॉस, ट्रस-जैसी फ्रेमवर्क है जो टावर के चार वर्टिकल एंगल स्टील लेग्स को जोड़ता है। इंटरकनेक्टेड स्टील सदस्यों (आमतौर पर एंगुलर स्टील या लैटिस बार) से बना, यह एक वेब-जैसी पैटर्न बनाता है जो टावर के अपने वजन, उपकरण के वजन, हवा, भूकंपीय बलों और बर्फ के भार सहित भार को सभी चार लेग्स में समान रूप से वितरित करता है। यह संरचना टावर की ऊंचाई में एकीकृत होती है, जो टावर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) को पूरक करती है ताकि संरचनात्मक अखंडता और स्थिरता को बढ़ाया जा सके। लैटिस कॉन्फ़िगरेशन उच्च शक्ति को हल्के प्रदर्शन के साथ संतुलित करता है, सामग्री के उपयोग को कम करता है जबकि भार-वहन क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करता है। यह हवा के प्रवाह को भी सुगम बनाता है, हवा के प्रतिरोध को कम करता है और टावर की समग्र स्थिरता में और सुधार करता है।
4-लेग्ड एंगुलर स्टील टावर पर माइक्रोवेव (MW) डिश को माउंट करना एक व्यवस्थित, सुरक्षा-अनुपालन प्रक्रिया का पालन करता है:
- पूर्व-स्थापना तैयारी: एमडब्ल्यू डिश के वजन (डिश, माउंटिंग ब्रैकेट और संबंधित हार्डवेयर सहित) का समर्थन करने के लिए टावर की भार-वहन क्षमता को सत्यापित करें। जांचें कि टावर का डिजाइन उपकरण माउंटिंग के लिए प्रासंगिक मानकों (जैसे, TIA/EIA-222-G/F) का अनुपालन करता है।
- ब्रैकेट स्थापना: टावर के बॉडी या उपकरण प्लेटफॉर्म पर पूर्व-निर्धारित माउंटिंग पॉइंट्स पर समर्पित एंटीना/माइक्रोवेव ब्रैकेट (टावर के साथ प्रदान किए गए या कस्टम-फैब्रिकेटेड) संलग्न करें। ये ब्रैकेट उच्च-शक्ति वाले बोल्ट (ISO 898 ग्रेड 6.8/8.8 का अनुपालन करने वाले) का उपयोग करके सुरक्षित किए जाते हैं ताकि लैटिस स्ट्रक्चर या टावर लेग्स से एक मजबूत कनेक्शन सुनिश्चित हो सके।
- डिश लिफ्टिंग और पोजिशनिंग: एमडब्ल्यू डिश को लक्षित ऊंचाई (आमतौर पर टावर के ऊपरी खंडों या एक समर्पित उपकरण प्लेटफॉर्म पर) तक ले जाने के लिए क्रेन या विशेष लिफ्टिंग उपकरण का उपयोग करें। सुनिश्चित करें कि डिश इच्छित पॉइंट-टू-पॉइंट संचार पथ के साथ संरेखित है (आवश्यकतानुसार अज़ीमुथ और ऊंचाई के लिए समायोजित करें)।
- डिश को सुरक्षित करना: संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित ब्रैकेट में एमडब्ल्यू डिश को फास्टन करें, कैलिब्रेटेड उपकरणों के साथ निर्दिष्ट टॉर्क तक बोल्ट को कस लें। सुनिश्चित करें कि डिश समतल और स्थिर है, जिसमें कोई हिलना या हिलना नहीं है।
- केबल रूटिंग और एकीकरण: पर्यावरणीय क्षति से बचाने के लिए टावर के एकीकृत केबल ट्रे के माध्यम से डिश के सिग्नल केबल रूट करें। टावर बेस या मध्यवर्ती प्लेटफॉर्म पर उपयुक्त उपकरण (जैसे, ट्रांसमीटर/रिसीवर) से केबल कनेक्ट करें, उचित इन्सुलेशन और वाटरप्रूफिंग सुनिश्चित करें।
- अंतिम निरीक्षण: यह पुष्टि करने के लिए एक दृश्य जांच करें कि डिश सुरक्षित रूप से माउंटेड है, ब्रैकेट बरकरार हैं, और केबल ठीक से व्यवस्थित हैं। संरेखण और कार्यक्षमता को सत्यापित करने के लिए डिश के सिग्नल ट्रांसमिशन का परीक्षण करें, पूरी प्रक्रिया के दौरान सुरक्षा प्रोटोकॉल का पालन करें।
4-लेग्ड एंगुलर स्टील टावर की मुख्य संरचना एक सेल्फ-सपोर्टिंग फ्रेमवर्क है जिसे स्थिरता और भार-वहन के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
- चार वर्टिकल एंगल स्टील लेग्स: प्राथमिक भार-वहन तत्व, उच्च-गुणवत्ता वाले संरचनात्मक स्टील (जैसे, Q235B, Q345B, Q420; ASTM A36/A572 के अनुरूप) से बने और चौकोर आधार विन्यास में व्यवस्थित। ये लेग्स टावर के कुल वजन (उपकरण और पर्यावरणीय भार सहित) को नींव में स्थानांतरित करते हैं।
- लैटिस ट्रस कनेक्शन: क्रिसक्रॉस स्टील सदस्य (एंगुलर स्टील या लैटिस बार) जो चार लेग्स को क्षैतिज और विकर्ण रूप से जोड़ते हैं। यह ट्रस सिस्टम पूरे ढांचे में भार को समान रूप से वितरित करता है, कठोरता बढ़ाता है, और पार्श्व बलों (हवा, भूकंपीय गतिविधि) का प्रतिरोध करता है, जिससे टावर का विशिष्ट लैटिस पैटर्न बनता है।
- टेपर्ड फ्रेम डिजाइन: टावर आधार से शीर्ष तक धीरे-धीरे संकीर्ण होता है (नीचे चौड़ा, ऊपर संकीर्ण), जहां भार सबसे भारी होता है (आधार पर) वहां सामग्री को केंद्रित करके और उच्च ऊंचाई पर हवा के प्रतिरोध को कम करके संरचनात्मक अखंडता को अनुकूलित करता है।
पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफॉर्म, चढ़ाई सीढ़ी, और केबल ट्रे) व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य फ्रेमवर्क में एकीकृत होते हैं, लेकिन चार वर्टिकल लेग्स और लैटिस ट्रस कनेक्शन टावर की संरचनात्मक रीढ़ बनाते हैं।
ए. प्लेटफॉर्म
- उद्देश्य: उपकरण (जैसे, एमडब्ल्यू डिश, 5जी एंटीना, निगरानी उपकरण) और टावर घटकों को स्थापित करने, बनाए रखने या निरीक्षण करने के लिए एक ऊंचा, स्थिर कार्यक्षेत्र के रूप में कार्य करता है। यह चढ़ाई के दौरान श्रमिकों के लिए एक सुरक्षित आराम बिंदु भी प्रदान करता है।
- डिजाइन सुविधाएँ: आमतौर पर गैल्वेनाइज्ड स्टील (संक्षारण प्रतिरोध के लिए ASTM A123/ISO 1461 के अनुरूप) से बना होता है और निर्दिष्ट ऊंचाइयों पर टावर के लैटिस स्ट्रक्चर में एकीकृत होता है। प्लेटफॉर्म में कार्यकर्ता सुरक्षा सुनिश्चित करने के लिए सुरक्षा रेलिंग, नॉन-स्लिप सतहें और एक्सेस हैच शामिल हो सकते हैं। उन्हें श्रमिकों, उपकरणों और उपकरणों के वजन का समर्थन करने के लिए इंजीनियर किया जाता है, जो टावर की समग्र भार-वहन क्षमता के अनुरूप होता है।
- अनुकूलन: परियोजना की जरूरतों के आधार पर कई ऊंचाइयों पर जोड़ा जा सकता है (जैसे, एंटीना माउंटिंग पॉइंट्स के पास या रखरखाव के लिए मध्य-टावर)।
बी. सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफार्मों, उपकरणों या ऊपरी खंडों तक पहुंचने के लिए टावर पर चढ़ने की अनुमति देती है।
- डिजाइन सुविधाएँ: स्थायित्व और संक्षारण प्रतिरोध के लिए गैल्वेनाइज्ड स्टील से निर्मित, आरामदायक चढ़ाई के लिए (उद्योग सुरक्षा मानकों के अनुसार) समान दूरी वाले रेंग के साथ। प्रमुख सुरक्षा सुविधाओं में हैंडरेल, फॉल-अरेस्ट सिस्टम (जैसे, हार्नेस के लिए केबल गाइड), और कभी-कभी गिरने से रोकने के लिए पिंजरे के बाड़े शामिल हैं। सीढ़ी टावर के लेग्स या लैटिस ट्रस से लंबवत रूप से जुड़ी होती है, जो एक सुरक्षित, स्थिर मार्ग सुनिश्चित करती है।
- अनुपालन: सुरक्षा नियमों और उद्योग मानकों (जैसे, TIA/EIA-222-G/F) के अनुरूप डिजाइन किया गया है, जो ऊर्ध्वाधर पहुंच के दौरान कार्यकर्ता सुरक्षा को प्राथमिकता देता है।
एक साथ, प्लेटफॉर्म और सीढ़ी सुरक्षित, कुशल पहुंच को उच्च-ऊंचाई वाले उपकरणों और घटकों तक सक्षम करके टावर की उपयोगिता को बढ़ाते हैं, जो चल रहे संचालन और रखरखाव का समर्थन करते हैं।
गैल्वनाइजिंग 4-लेग्ड एंगुलर स्टील लैटिस टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने के लिए दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है और टावर के सेवा जीवन को 20 वर्षों से अधिक तक बढ़ाता है। नीचे इसके गैल्वनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया है:
1. मुख्य परीक्षण उद्देश्य
- टिकाऊ संक्षारण सुरक्षा के लिए पर्याप्त कोटिंग मोटाई सुनिश्चित करें।
- जिंक कोटिंग की एकरूपता और मजबूत आसंजन सत्यापित करें (छिलने/पपड़ी को रोकें)।
- कोई महत्वपूर्ण दोष नहीं है (जैसे, नंगे स्टील, दरारें, गड्ढे)।
- अंतर्राष्ट्रीय मानकों (ASTM A123, ISO 1461) का अनुपालन करें।
2. मुख्य परीक्षण विधियाँ (फैक्ट्री के बाद और स्थापना के बाद आयोजित)
- कोटिंग मोटाई: चुंबकीय मोटाई गेज (गैर-विनाशकारी) या माइक्रोमीटर (केवल नमूना विनाशकारी) का उपयोग करें; न्यूनतम 85-120 μm (कठोर वातावरण के लिए मोटा)।
- आसंजन: बेंड टेस्ट (180°), हैमर टेस्ट, या नाइफ क्रॉस-हैच टेस्ट - कोटिंग डिटैचमेंट की अनुमति नहीं है।
- दृश्य निरीक्षण: नंगे स्टील, दरारें, असमान जिंक बिल्डअप, या संदूषण की जांच करें; गैर-प्रभावित होने पर मामूली अनियमितताएं स्वीकार्य हैं।
- संक्षारण प्रतिरोध: नमक स्प्रे परीक्षण (ASTM B117/ISO 9227) 100-500 घंटे के लिए (लाल जंग का प्रतिरोध); वैकल्पिक दीर्घकालिक क्षेत्र एक्सपोजर।
- वैकल्पिक रासायनिक विश्लेषण: ≥98% जिंक शुद्धता की पुष्टि करने और अशुद्धियों का पता लगाने के लिए AAS/XRF।
3. अनुपालन मानक
ASTM (A123, B117, A572), ISO (1461, 9227, 898), टावर डिजाइन कोड (TIA/EIA-222-G/F), और स्थानीय नियमों का पालन करें।
4. स्थापना के बाद स्पॉट-चेक
- महत्वपूर्ण जोड़ों पर मोटाई को फिर से मापें।
- क्षति (खरोंच, डेंट) के लिए निरीक्षण करें और यदि आवश्यक हो तो जिंक-समृद्ध पेंट से टच अप करें।
- बोल्ट छेद और उच्च-पहनने वाले क्षेत्रों पर कोटिंग अखंडता सत्यापित करें।
यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, जो बुनियादी ढांचे के अनुप्रयोगों में टावर के प्रदर्शन का समर्थन करता है।

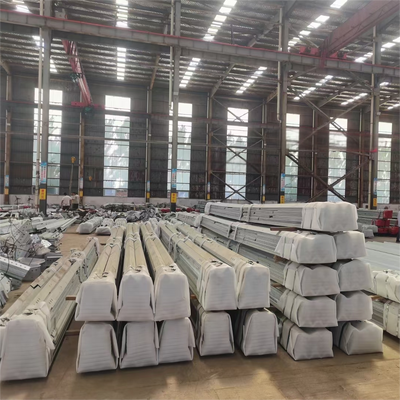

पैकेजिंग और शिपिंग
प्रमाणपत्र
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
कस्टम उत्पाद प्रकार और लाभ
सेल्फ सपोर्टिंग टावर
सेल्फ सपोर्टिंग टावर आमतौर पर 3 लेग या 4 लेग टावर होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है। कनेक्शन के संबंध में, ट्यूबलर टावर फ्लैंज द्वारा जुड़ा होता है, और एंगल स्टील टावर नट और बोल्ट द्वारा जुड़ा होता है।
विशेषताएं:
1. हवा के भार का छोटा गुणांक, मजबूत हवा प्रतिरोध।
2. भूमि संसाधन बचाएं, सुविधाजनक स्थान।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टावर
ट्यूब टावर एक सेल्फ-सपोर्टिंग हाई-राइज स्टील स्ट्रक्चर को संदर्भित करता है जिसमें स्टील पाइप से बना एक टावर कॉलम और त्रिकोणीय आकार में एक टावर बॉडी सेक्शन होता है। इसकी मुख्य विशेषताएं यह हैं कि तीन ट्यूब टावर कॉलम स्टील पाइप से बने होते हैं और टावर बॉडी सेक्शन त्रिकोणीय आकार में होता है, जो एंगल स्टील से अलग एक हाई-राइज स्टील स्ट्रक्चर है।
मोनोपोल टावर
मोनोपोल टावर, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति होती है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र कवर करता है, लागत प्रभावी है, और निर्माण के बहुमत द्वारा अपनाया जाता है। टावर बॉडी अधिक उचित अनुभाग को अपनाती है, जिसे उच्च शक्ति वाले बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जोड़ा जाता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फील्ड साइटों के अनुकूल हो सकता है।
गायद टावर
गायद टावर की एक नई उपस्थिति है, और इसकी सबसे बड़ी विशेषता स्टील गाय वायर का उपयोग करके मजबूत की जाती है। गायद टावर एक सामान्य प्रकार का संचार टावर है जो किफायती और व्यावहारिक है। यह दूसरों की तुलना में हल्का और सस्ता है। यह भौगोलिक रूप से चौड़े क्षेत्रों के लिए बहुत उपयुक्त है।
गार्ड टावर
वॉचटावर एक बहुक्रियाशील इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का निरीक्षण करने के लिए किया जाता है और कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है। इसका डिजाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वित होती है। अवलोकन टावरों में आमतौर पर टावर बॉडी, प्लेटफॉर्म, टावर और सीढ़ी शामिल होती है, जिसमें कॉम्पैक्ट और टिकाऊ संरचनाएं होती हैं।
कैमफ्लाज्ड ट्री टावर
कैमफ्लाज्ड ट्री टावर भी बायोनिक ट्री टावर के कृत्रिम पेड़ों का एक प्रकार है, जो एक वास्तविक पेड़ की तरह आधार पर होता है, साथ ही विस्तृत डिजाइन के साथ, जब दर्शनीय क्षेत्र, पार्क और स्क्वायर में वास्तविक पेड़ों के बीच रखा जाता है, तो यह प्रकृति का हिस्सा बन जाएगा।
विशेषताएं:
1. उत्कृष्ट संरचना और शानदार उपस्थिति।
2. मजबूत संरचनात्मक स्थिरता और लंबा कार्य जीवन।
3. छोटा क्षेत्र कवर और बड़ा आर्थिक प्रभाव।
हमारी सेवाएं
JIAYAO CO., LTD. एक पेशेवर टेलीकॉम टावर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सर्वश्रेष्ठ संचार टावर प्रदान करने के लिए प्रतिबद्ध हैं। कई उत्पादों को यूएसए, यूरोप और अन्य 55 विभिन्न देशों में निर्यात किया गया है।
हम एंगल स्टील टावर, ट्यूब स्टील टावर, मोनोपोल टावर, पाइन ट्री टावर, गायद टावर और गार्ड टावर को डिजाइन और निर्माण करने में विशेषज्ञ हैं। हमारे विभागों में डिजाइन, आर एंड डी, निरीक्षण, प्रयोगशाला, क्यूसी, गैल्वनाइजेशन और स्टील टावर विभाग शामिल हैं। हमारे कच्चे माल चीन के प्रसिद्ध स्टील मिलों से आते हैं: HBIS ग्रुप, Baowu स्टील ग्रुप, Shougang ग्रुप।
यदि आपको इसकी आवश्यकता है, तो हम आपका दिन में 24 घंटे स्वागत करेंगे!
