35M Q355 स्टील गाइडेड टावर लाइट फाउंडेशन घास के मैदानों के व्यापक क्षेत्र कवरेज के लिए

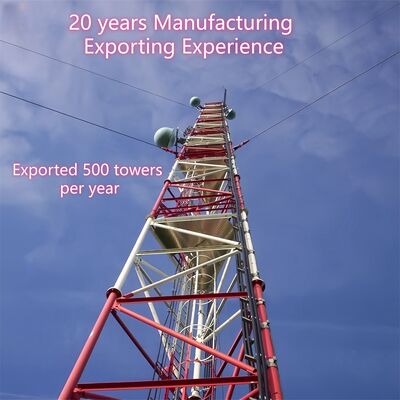

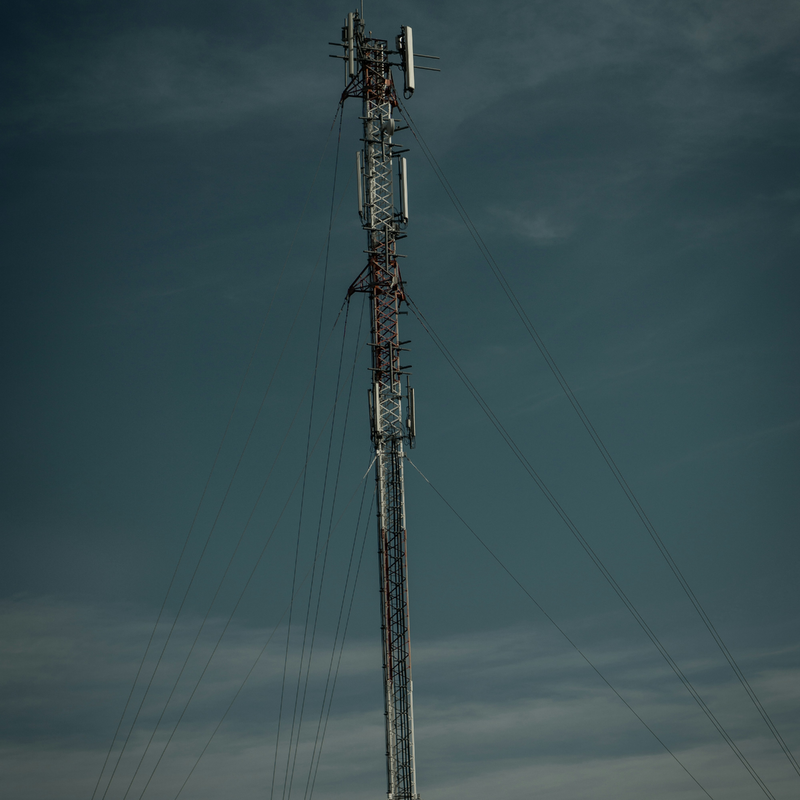

एक गाइडेड मास्ट टावर (जिसे गाइडेड टावर भी कहा जाता है) एक लंबा, पतला ढांचा है जो स्थिरता के लिए बाहरी गाइ तारों (उच्च-शक्ति वाले स्टील केबल) पर निर्भर करता है—स्वयं-समर्थक टावरों के विपरीत जो स्वतंत्र रूप से खड़े होते हैं। यह डिज़ाइन इसे कम संरचनात्मक सामग्री के साथ अधिक ऊंचाई तक पहुंचने की अनुमति देता है, जिससे यह व्यापक कवरेज या ऊंचाई की आवश्यकता वाले अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प बन जाता है।
-
पतला टावर बॉडी: एक ट्यूबलर या जाली स्टील संरचना के रूप में निर्मित (स्वयं-समर्थक टावरों की तुलना में संकीर्ण), लोड वितरण को अनुकूलित करने के लिए एक टेपर्ड आकार के साथ।
-
गाइ वायर सिस्टम: 20-30 मीटर के अंतराल पर मास्ट से जुड़े स्टील केबल के कई सेट, हवा/भूकंपीय बलों का विरोध करने के लिए 45-60 डिग्री के कोण पर जमीन पर लंगर डाले हुए हैं।
-
ऊंचाई सीमा: 30 मीटर से 200 मीटर से अधिक तक फैली हुई है (अधिकांश स्वयं-समर्थक टावरों से ऊंची), विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य।
-
सामान: चढ़ाई सीढ़ी, एंटीना माउंट, केबल ट्रे और विमानन चेतावनी रोशनी (60 मीटर से अधिक ऊंचाई के लिए) शामिल हैं।
-
टावर बॉडी: जंग प्रतिरोध और ताकत के लिए गैल्वेनाइज्ड स्ट्रक्चरल स्टील (ASTM A36/S235JR)।
-
गाइ तार: स्थायित्व के लिए जस्ता/पॉलिमर कोटिंग्स के साथ उच्च-तन्यता स्टील केबल (ASTM A475)।
-
एंकर: तारों को सुरक्षित करने के लिए भारी-भरकम कंक्रीट/स्टील एंकर, तनाव भार के लिए डिज़ाइन किए गए।
-
अनुपालन: IEC 62305 (बिजली संरक्षण) और स्थानीय भवन सुरक्षा कोड का पालन करता है।
-
प्रसारण/दूरसंचार: टीवी/रेडियो एंटीना और लंबी दूरी के माइक्रोवेव ट्रांसमीटरों का समर्थन करता है (ऊंचाई के माध्यम से सिग्नल कवरेज को अधिकतम करता है)।
-
मौसम की निगरानी: सटीक वायुमंडलीय डेटा के लिए उच्च ऊंचाई पर मौसम सेंसर/रडार की मेजबानी करता है।
-
विमानन नेविगेशन: दूरदराज के क्षेत्रों (पहाड़ों, तटों) में विमानन बीकन माउंट करता है।
-
वैज्ञानिक अनुसंधान: जमीन के हस्तक्षेप से ऊपर वायुमंडलीय उपकरण (ओजोन मॉनिटर) तैनात करता है।
1. विनिर्देश
| डिजाइन |
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1
|
| संरचना स्टील |
| 2. ग्रेड |
माइल्ड स्टील |
उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता ताकत (Mpa) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
355 |
235 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
ISO 898-1 |
| 10.2 नट |
ISO 898-2 |
| 10.3 वाशर |
ISO 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 नट |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) |
| 13. मानक |

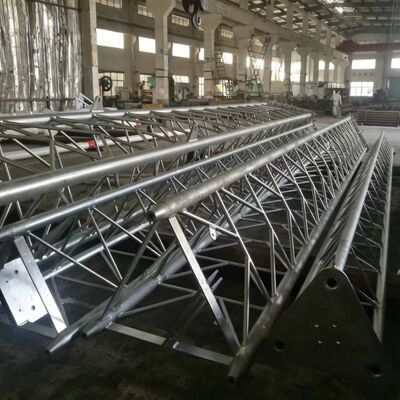

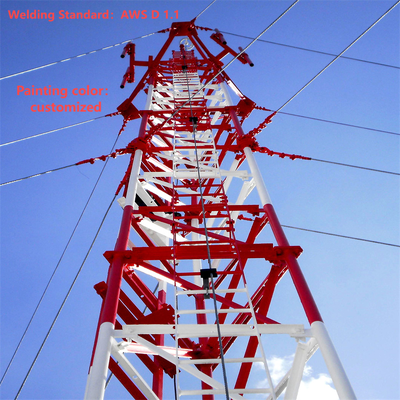

AWS D1.1 |
| मार्किंग |
| 14. सदस्यों की मार्किंग की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| गैल्वनाइजिंग |
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक |
ISO 1461 या ASTM A123 |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक |
ISO 1461 या ASTM A153 |
गाइडेड वायर टावर का टावर बॉडी क्या है?
गाइडेड वायर टावर (गाइडेड मास्ट टावर) का टावर बॉडी केंद्रीय, पतला भार-वहन करने वाली संरचना है जो एंटीना, सेंसर या अन्य उपकरणों का समर्थन करती है, जो पार्श्व स्थिरता के लिए बाहरी गाइ तारों पर निर्भर करती है (स्वयं-समर्थक कठोरता के बजाय)। आमतौर पर एक ट्यूबलर या जाली स्टील फ्रेमवर्कके रूप में निर्मित, यह स्वयं-समर्थक टावरों की तुलना में संकीर्ण है और लोड वितरण और हवा प्रतिरोध को अनुकूलित करने के लिए एक टेपर्ड डिज़ाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) की सुविधा देता है। टावर बॉडी को जंग प्रतिरोध और बाहरी वातावरण में दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए गैल्वेनाइज्ड स्ट्रक्चरल स्टील (ASTM A36/S235JR मानकों के अनुपालन में) से गढ़ा गया है। यह चढ़ाई सीढ़ी, एंटीना माउंट और केबल ट्रे जैसे प्रमुख सामानों के लिए माउंटिंग बेस के रूप में कार्य करता है, और इसका मॉड्यूलर डिज़ाइन 30 मीटर से 200 मीटर से अधिक की ऊंचाई के अनुकूलन की अनुमति देता है, जो प्रसारण, दूरसंचार, या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के लिए तैयार किया गया है।
गाइडेड वायर टावर पर एंटीना कैसे माउंट करें?
गाइडेड वायर टावर पर एंटीना माउंट करना टावर के डिज़ाइन और उद्योग मानकों के अनुरूप एक संरचित, सुरक्षा-अनुरूप प्रक्रिया का पालन करता है:
- पूर्व-स्थापना तैयारी: एंटीना के वजन (हार्डवेयर और संबंधित केबल सहित) का समर्थन करने के लिए टावर की भार-वहन क्षमता को सत्यापित करें। जंग, संरचनात्मक क्षति, या ढीले कनेक्शन के लिए टावर बॉडी का निरीक्षण करें, और स्थानीय सुरक्षा कोड (जैसे, बिजली संरक्षण के लिए IEC 62305) के अनुपालन की पुष्टि करें।

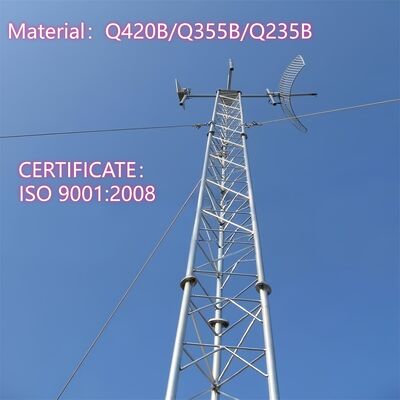

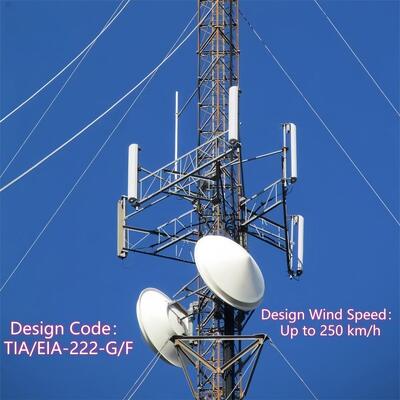

- एंटीना माउंट स्थापना: टावर बॉडी पर पूर्व-निर्धारित बिंदुओं पर समर्पित एंटीना माउंट (टावर के एकीकृत सामान) संलग्न करें। ये माउंट आमतौर पर टावर की गैल्वेनाइज्ड स्टील संरचना के अनुकूल उच्च-शक्ति वाले बोल्ट का उपयोग करके सुरक्षित किए जाते हैं, जो एक मजबूत कनेक्शन सुनिश्चित करते हैं जो हवा के बल और कंपन का सामना करता है।
- एंटीना उठाना और स्थिति निर्धारण: इष्टतम सिग्नल कवरेज के लिए रणनीतिक रूप से चुनी गई लक्ष्य ऊंचाई तक एंटीना को उठाने के लिए क्रेन या विशेष उठाने वाले उपकरणों का उपयोग करें। सटीकता के लिए लेजर टूल या संरेखण मीटर का उपयोग करके, इच्छित ट्रांसमिशन/रिसेप्शन दिशा के साथ एंटीना को संरेखित करें।
- एंटीना को सुरक्षित करना: संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित माउंट पर एंटीना को फास्टन करें, आंदोलन को रोकने के लिए निर्दिष्ट टॉर्क तक बोल्ट को कस लें। सुनिश्चित करें कि एंटीना स्तर और स्थिर है, जिसमें कोई भी डगमगाहट नहीं है जो प्रदर्शन या संरचनात्मक अखंडता को प्रभावित कर सकती है।
- केबल रूटिंग और एकीकरण: पर्यावरणीय क्षति से बचाने के लिए टावर के एकीकृत केबल ट्रे के माध्यम से सिग्नल केबल या फीडर रूट करें। केबल को एंटीना से कनेक्ट करें और उन्हें ग्राउंड-आधारित उपकरणों तक चलाएं, कनेक्शन बिंदुओं पर उचित इन्सुलेशन और वॉटरप्रूफिंग सुनिश्चित करें।
- अंतिम निरीक्षण: सुरक्षित स्थापना की पुष्टि करने के लिए एंटीना, माउंट और केबल का दृश्य निरीक्षण करें। कार्यक्षमता को सत्यापित करने के लिए एंटीना के सिग्नल ट्रांसमिशन/रिसेप्शन का परीक्षण करें, और सुनिश्चित करें कि पूरी प्रक्रिया के दौरान सभी सुरक्षा प्रोटोकॉल (जैसे, श्रमिकों के लिए गिरावट से सुरक्षा) का पालन किया जाता है।
गाइडेड वायर टावर पर एंटी-क्लाइम्बिंग डिवाइस क्या है?
गाइडेड वायर टावर के लिए एंटी-क्लाइम्बिंग डिवाइस एक विशेष सुरक्षा घटक है जो अनधिकृत पहुंच को रोकने और गिरावट के जोखिम को कम करने के लिए टावर बॉडी पर स्थापित किया जाता है। सामान्य डिजाइनों में शामिल हैं:
- एंटी-क्लाइम्ब कॉलर/स्कर्ट: टावर के आधार के पास (आमतौर पर जमीन से 2-3 मीटर ऊपर) लगे गोलाकार या शंक्वाकार स्टील अवरोध जो हाथ पकड़ने या पैर रखने से इनकार करके चढ़ाई के प्रयासों को रोकते हैं।
- कांटेदार या दांतेदार निवारक: अनधिकृत चढ़ाई को हतोत्साहित करने के लिए निचले टावर अनुभागों या सीढ़ी पर गैर-घातक, नुकीले स्टील अटैचमेंट।
- लॉक एक्सेस: यदि टावर में ग्राउंड-लेवल एक्सेस पैनल या सीढ़ी प्रवेश बिंदु है, तो एक लॉक गेट केवल प्रमाणित कर्मियों तक पहुंच को प्रतिबंधित करता है।
ये उपकरण बाहरी परिस्थितियों का सामना करने के लिए जंग प्रतिरोधी सामग्री (जैसे, गैल्वेनाइज्ड स्टील, टावर बॉडी से मेल खाता हुआ) से निर्मित होते हैं। उनका प्राथमिक उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई को रोककर सुरक्षा बढ़ाना है, जो स्थानीय भवन सुरक्षा कोड और टावर ऑपरेटरों के लिए देयता शमन के अनुरूप है।
गाइडेड वायर और गाइडेड वायर टावर को कैसे कनेक्ट करें?
गाइडेड वायर को गाइडेड वायर टावर से जोड़ना हवा और भूकंपीय बलों के खिलाफ टावर को प्रभावी ढंग से स्थिर करने के लिए तारों की क्षमता सुनिश्चित करने के लिए एक सुरक्षित, भार-वहन प्रक्रिया शामिल है:
- तैयारी: स्थायित्व के लिए जस्ता या पॉलिमर कोटिंग्स के साथ उच्च-तन्यता स्टील केबल (ASTM A475 के अनुपालन में) से बने गाइ तारों का चयन करें। सुनिश्चित करें कि टावर बॉडी में टावर के डिज़ाइन में निर्दिष्ट 20-30 मीटर के अंतराल पर पूर्व-निर्मित अटैचमेंट पॉइंट (जैसे, लग्स, ब्रैकेट, या क्रॉसआर्म) हैं।
- अटैचमेंट हार्डवेयर स्थापना: उच्च-शक्ति वाले बोल्ट (टावर की गैल्वेनाइज्ड स्टील संरचना के अनुकूल) का उपयोग करके टावर के पूर्व-निर्दिष्ट अटैचमेंट पॉइंट पर भारी-भरकम गाइ वायर ब्रैकेट या क्लीविस माउंट करें। ये ब्रैकेट टावर बॉडी में तनाव को समान रूप से वितरित करने के लिए इंजीनियर किए गए हैं।

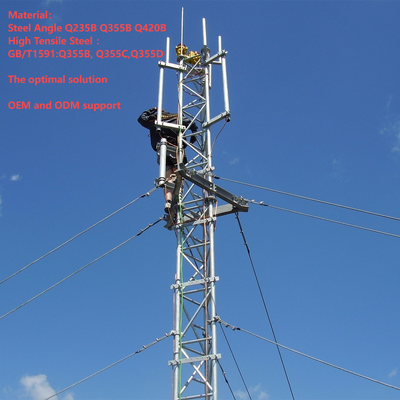

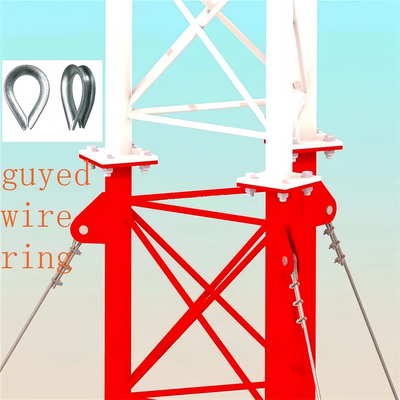

- वायर टर्मिनेशन: प्रत्येक गाइ तार के सिरे को सुरक्षित करने के लिए पेशेवर टर्मिनेशन फिटिंग (जैसे, स्वैज स्लीव, केबल क्लैंप, या थिंबल) का उपयोग करें। स्वैज स्लीव एक स्थायी, उच्च-शक्ति कनेक्शन के लिए तार पर क्रिम्प्ड होते हैं, जबकि केबल क्लैंप समायोज्य टेंशनिंग प्रदान करते हैं।
- कनेक्शन और टेंशनिंग: एक शैकल या पिन का उपयोग करके टावर के ब्रैकेट से गाइ तार के समाप्त सिरे को संलग्न करें, जिसमें कोई ढीलापन न हो। टावर पर पार्श्व बलों को संतुलित करने के लिए महत्वपूर्ण - डिजाइन विनिर्देश के लिए तार के तनाव को समायोजित करने के लिए एक टेंशनिंग टूल (जैसे, एक टर्नबकल या कम-अलॉन्ग) का उपयोग करें।
- सत्यापन: जांचें कि कनेक्शन टावर की टेपर्ड संरचना के साथ संरेखित है और तार समान रूप से तनावग्रस्त है (अति-कसने से बचें, जो टावर बॉडी पर तनाव डाल सकता है)। पुष्टि करें कि हार्डवेयर और टर्मिनेशन फिटिंग जंग प्रतिरोधी हैं और टावर के सुरक्षा मानकों का अनुपालन करते हैं।
गाइडेड वायर और गाइडेड एंकर बोल्ट को कैसे कनेक्ट करें?
गाइडेड एंकर बोल्ट (ग्राउंड एंकर) से गाइ तारों को जोड़ना टावर की स्थिरता सुनिश्चित करने के लिए तार के तनाव को जमीन पर स्थानांतरित करने के लिए एक महत्वपूर्ण कदम है:
- एंकर तैयारी: सुनिश्चित करें कि ग्राउंड एंकर (भारी-भरकम कंक्रीट या स्टील एंकर, तनाव भार के लिए डिज़ाइन किया गया) गाइ तार के सापेक्ष 45-60 डिग्री के कोण पर जमीन में ठीक से स्थापित है। पुल-आउट बलों का विरोध करने के लिए एंकर पूरी तरह से ठीक (कंक्रीट के लिए) और सुरक्षित रूप से एम्बेडेड होना चाहिए।
- एंकर बोल्ट एक्सपोजर: सुनिश्चित करें कि एंकर का टॉप बोल्ट (गाइडेड एंकर बोल्ट) जमीन से बाहर निकला हुआ है और कनेक्शन हार्डवेयर को समायोजित करने के लिए थ्रेडेड है। बोल्ट को गाइ तार के तनाव का सामना करने के लिए उच्च-शक्ति वाले स्टील से बना होना चाहिए।
- वायर टर्मिनेशन: टावर कनेक्शन के लिए उपयोग की जाने वाली समान उच्च-शक्ति फिटिंग (स्वैज स्लीव, केबल क्लैंप, या थिंबल) का उपयोग करके गाइ तार के मुक्त सिरे को समाप्त करें, एक सुरक्षित, भार-वहन करने वाला सिरा सुनिश्चित करें।
- कनेक्शन हार्डवेयर असेंबली: एक टर्नबकल (तनाव समायोजन के लिए) और एक शैकल को समाप्त गाइ तार से संलग्न करें। टर्नबकल एक नट या वाशर के माध्यम से गाइडेड एंकर बोल्ट से जुड़ता है, जिससे तार के तनाव को ठीक करने की अनुमति मिलती है।
- टेंशनिंग और सुरक्षित करना: आवश्यक विनिर्देश के लिए गाइ तार को तनाव देने के लिए टर्नबकल का उपयोग करें, यह सुनिश्चित करते हुए कि यह एंकर को खींचे बिना पार्श्व बलों का विरोध करता है। एक बार तनावित होने के बाद, समय के साथ ढीला होने से रोकने के लिए कॉटर पिन या लॉक नट के साथ टर्नबकल को लॉक करें।
- अंतिम जांच: सत्यापित करें कि कनेक्शन सुरक्षित है, एंकर कोई हलचल नहीं दिखा रहा है, और गाइ तार सही 45-60 डिग्री के कोण पर संरेखित है। बोल्ट, हार्डवेयर और तार टर्मिनेशन पर जंग के लिए निरीक्षण करें, IEC 62305 और स्थानीय सुरक्षा कोड का अनुपालन सुनिश्चित करें।
