| प्रोडक्ट का नाम: | स्टेशन प्रवेश के लिए 42 मीटर 53 मीटर 65 मीटर 72 मीटर फ्लैंज कनेक्शन 3 ट्यूब टेलीकॉम टॉवर | डिज़ाइन कोड: | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|---|---|---|---|
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | ऊंचाई सीमा: | 10 मी - 100 मी |
| सामग्री: | ट्यूबलर स्टील | प्रमाणपत्र: | आईएसओ 9001:2008 सीओसी |
| ऊंचाई: | अनुकूलन योग्य, आमतौर पर 20 मीटर से 100 मीटर | हवा की गति: | 30-150 किमी/घंटा |
| जीवनभर: | 30 वर्ष से अधिक | संक्षारणरोधी उपचार: | गर्म स्नान गैल्वनीकरण |
| इंस्टॉलेशन तरीका: | बोल्टेड असेंबली | पवन प्रतिरोध: | 200 किमी/घंटा हवा की गति के लिए डिज़ाइन किया गया |
| खत्म करना: | जस्ती या चित्रित | नींव का प्रकार: | कंक्रीट आधार |
| प्लेटफार्म की मात्रा: | 2/3/अनुकूलित | प्लेटफार्म प्रकार: | चढ़ाई या एंटीना माउंटिंग |
| रंग: | चांदी/जस्ती | नींव प्रकार: | कंक्रीट या एंकर बोल्ट |
| रखरखाव की आवश्यकता: | कम | पैरों की संख्या: | 3 |
| जस्ती: | गर्म डूबा हुआ जस्ती | स्पेयर पार्ट्स: | कनेक्शन या स्थापना के लिए पुर्जे |
| इंस्टॉलेशन तरीका: | बोल्टेड या वेल्डेड असेंबली | ||
| प्रमुखता देना: | फ्लैंज कनेक्शन के साथ 3 ट्यूब दूरसंचार टॉवर,स्टेशन के प्रवेश द्वार के लिए 3 पैरों वाला पाइप स्टील टॉवर,फ्लैंज कनेक्शन के साथ 42 मीटर दूरसंचार टॉवर |
||

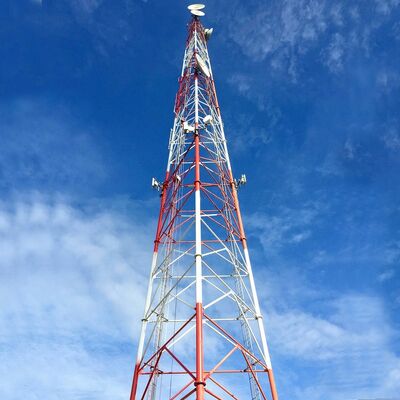

स्टेशन प्रवेश के लिए 42 मीटर 53 मीटर 65 मीटर 72 मीटर फ्लैंज कनेक्शन 3 ट्यूब टेलीकॉम टॉवर
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित स्टील टावरों के डिजाइन और निर्माण में विशेषज्ञ हैं।नीचे विस्तृत उत्पाद जानकारी दी गई है:
1.मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्यभूमि); ब्रांड का नाम: जाओयाओ या ओईएम; मॉडल संख्या: टेलीकॉम टावर
सतह का उपचार: हॉट डिप गैल्वेनाइज्ड या पेंट किया हुआ।
2. पैकेजिंग एवं डिलिवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलिवरी: तियानजिन बंदरगाह से भुगतान के 20 दिन बाद भेज दिया गया

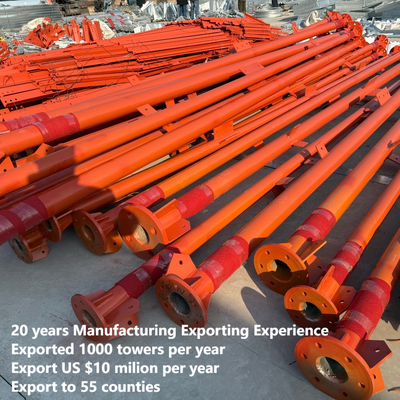

टावर के सदस्य: एक स्टील टावर को कई बंडलों में विभाजित किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा
| डिज़ाइन | ||

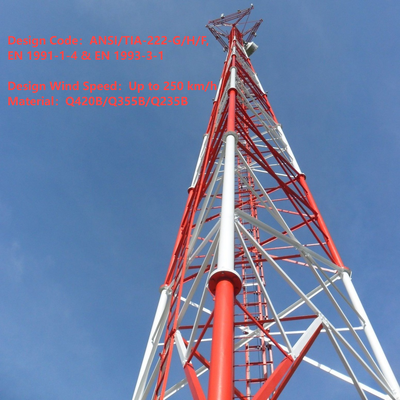

| 1. डिज़ाइन कोड |
एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
|
| संरचना इस्पात | ||
| 2. ग्रेड | हल्का स्टील | उच्च तन्यता वाला स्टील |
| जीबी/टी 700:क्यू235बी, क्यू235सी, क्यू235डी | जीबी/टी1591:क्यू345बी, क्यू345सी, क्यू3455डी | |
| एएसटीएम ए36 | एएसटीएम ए572 जीआर50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. हवा की गति डिज़ाइन करें | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | परिचालन गति पर 0.5 ~1.0 डिग्री | |
| 5. तनाव शक्ति (एमपीए) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति केवी (जे) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 मेवे | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 मेवे | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) | |
| 13. मानक | एडब्लूएस डी1.1 | |
| अंकन | ||
| 14. सदस्यों के चिन्हांकन की विधि | हाइड्रोलिक प्रेस मुद्रांकन | |
| galvanizing | ||

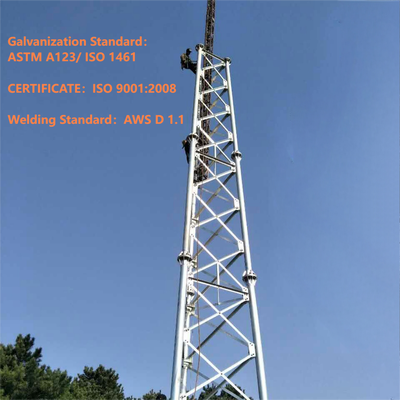

| 15. इस्पात अनुभागों का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए123 | |
| 16. बोल्ट और नट का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षा | ||
| 17. फ़ैक्टरी परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |

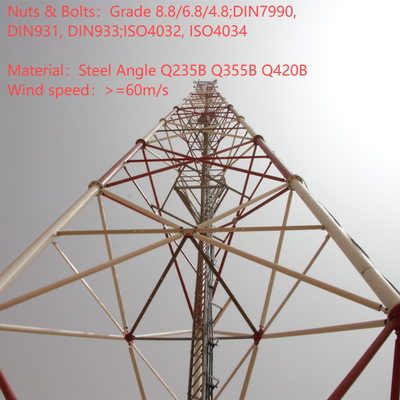

3 टांगों वाले ट्यूबलर स्टील टावर की जालीदार संरचना क्या है?
3-पैर वाले ट्यूबलर स्टील टॉवर की जाली संरचना एक ट्रस जैसी रूपरेखा है जो टॉवर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ती है। छोटे खोखले स्टील ट्यूबों (मुख्य पैर सामग्री के अनुरूप, उदाहरण के लिए, सीमलेस/वेल्डेड स्टील ट्यूब) से बने, ये जाली सदस्य तीन पैरों के बीच क्रिसक्रॉस क्षैतिज और विकर्ण कनेक्शन बनाते हैं, जिससे टावर की ऊंचाई पर त्रिकोणीय वेब जैसा पैटर्न बनता है। यह संरचना टावर के पतला डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टॉवर वजन, उपकरण वजन) और पार्श्व बल (हवा, भूकंपीय गतिविधि) को तीनों पैरों पर समान रूप से वितरित किया जा सके। ट्यूबलर जाली न केवल संरचनात्मक कठोरता और स्थिरता को बढ़ाती है, बल्कि वायुगतिकीय प्रदर्शन को भी अनुकूलित करती है - पारंपरिक कोणीय स्टील जाली संरचनाओं की तुलना में हवा के खिंचाव को 30% तक कम करती है - जिससे टॉवर कठोर या हवा वाले वातावरण के लिए अत्यधिक अनुकूल हो जाता है। इसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग यह सुनिश्चित करता है कि उच्च भार-वहन क्षमता बनाए रखते हुए संरचना हल्की हो।
3 टांगों वाले ट्यूबलर स्टील टॉवर पर MW डिश कैसे लगाएं?
3-पैर वाले ट्यूबलर स्टील टावर पर माइक्रोवेव (मेगावाट) डिश लगाना टावर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है:
3 टांगों वाले ट्यूबलर स्टील टावर की मुख्य संरचना?
3-पैर वाले ट्यूबलर स्टील टॉवर की मुख्य संरचना एक स्व-सहायक, त्रिकोणीय-फ़्रेम वाली प्रणाली है जिसे स्थिरता, भार-वहन और वायुगतिकीय दक्षता के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
ये घटक संरचनात्मक रीढ़ बनाते हैं, एकीकृत सहायक उपकरण (उदाहरण के लिए, प्लेटफ़ॉर्म, सीढ़ी) के साथ मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक समर्थन जोड़ते हैं।

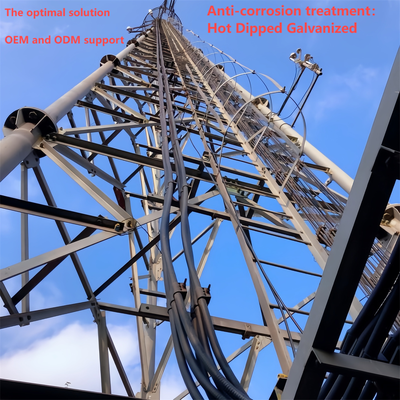

मंच, सीढ़ी
साथ में, प्लेटफ़ॉर्म और सीढ़ी उच्च-ऊंचाई वाले उपकरणों तक सुरक्षित, कुशल पहुंच को सक्षम करके, उद्योग की सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करके टॉवर की उपयोगिता को बढ़ाते हैं।
