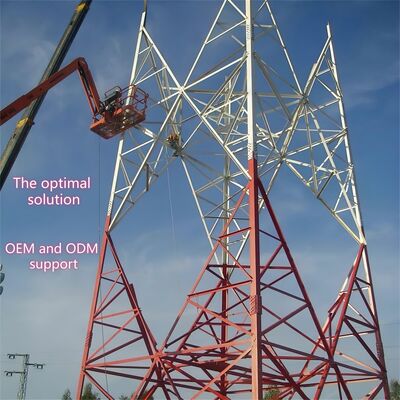

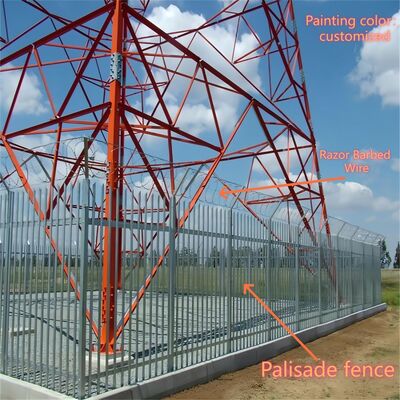

ई-कॉमर्स औद्योगिक पार्क 5G के लिए 20M 30M 45M हॉट डिप गैल्वेनाइज्ड 4 लेग्ड एंगल स्टील टॉवर
4-पैर वाला कोणीय स्टील जाली टॉवरएक फ्रीस्टैंडिंग, उच्च शक्ति वाली स्टील संरचना है जिसे महत्वपूर्ण बुनियादी ढांचे के समर्थन के लिए डिज़ाइन किया गया है। इसके वर्ग-आधारित चार-पैर वाले फ्रेम और क्रिसक्रॉस जाली कनेक्शन द्वारा विशेषता, यह दुनिया भर में संचार, बिजली पारेषण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय रीढ़ के रूप में कार्य करता है। स्थिरता के लिए बाहरी तारों पर निर्भर रहने वाले बंद टावरों के विपरीत, यह स्व-सहायक डिज़ाइन स्वतंत्र रूप से खड़ा है, जो इसे शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरणों के अनुकूल बनाता है।
आधुनिक बुनियादी ढांचे की आधारशिला के रूप में, 4-पैर वाला कोणीय स्टील जाली टावर संचार, ऊर्जा और निगरानी क्षेत्रों की बढ़ती मांगों को पूरा करने के लिए स्थायित्व, बहुमुखी प्रतिभा और व्यावहारिकता को जोड़ता है। इसका परिपक्व डिज़ाइन और विश्वसनीय प्रदर्शन इसे दुनिया भर की परियोजनाओं के लिए पसंदीदा विकल्प बनाता है।
उत्पाद वर्णन
पैकेजिंग विवरण:टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
बाँटना:तियानजिन बंदरगाह से भुगतान के बाद 20 दिनों में भेज दिया गया
टावर सदस्य:एक स्टील टावर को कई बंडलों में विभाजित किया गया है।
बोल्ट:Pacrum.lon बैग या स्टील
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित स्टील टावरों के डिजाइन और निर्माण में विशेषज्ञ हैं।नीचे विस्तृत उत्पाद जानकारी दी गई है:
| डिज़ाइन |
| 1. डिज़ाइन कोड |
एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 |
| संरचना इस्पात |
| 2. ग्रेड |
हल्का स्टील |
उच्च तन्यता वाला स्टील |
| |
जीबी/टी 700:क्यू235बी, क्यू235सी, क्यू235डी |
जीबी/टी1591:क्यू345बी, क्यू345सी, क्यू3455डी |
| |
एएसटीएम ए36 |
एएसटीएम ए572 जीआर50 |
| |
EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |

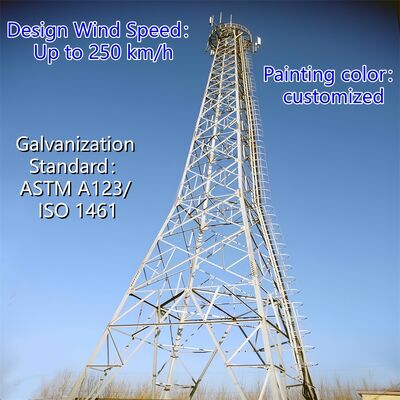

| 3. हवा की गति डिज़ाइन करें |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
परिचालन गति पर 0.5 ~1.0 डिग्री |
| 5. तनाव शक्ति (एमपीए) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
235 |
355 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति केवी (जे) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
आईएसओ 898-1 |
| 10.2 मेवे |
आईएसओ 898-2 |
| 10.3 वाशर |
आईएसओ 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 मेवे |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) |
| 13. मानक |
एडब्लूएस डी1.1 |
| अंकन |
| 14. सदस्यों के चिन्हांकन की विधि |
हाइड्रोलिक प्रेस मुद्रांकन |
| galvanizing |
| 15. इस्पात अनुभागों का गैल्वनीकरण मानक |
आईएसओ 1461 या एएसटीएम ए123 |
| 16. बोल्ट और नट का गैल्वनीकरण मानक |
आईएसओ 1461 या एएसटीएम ए153 |
| परीक्षा |
| 17. फ़ैक्टरी परीक्षण |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग,
प्रीस टेस्ट, हैमर टेस्ट
|

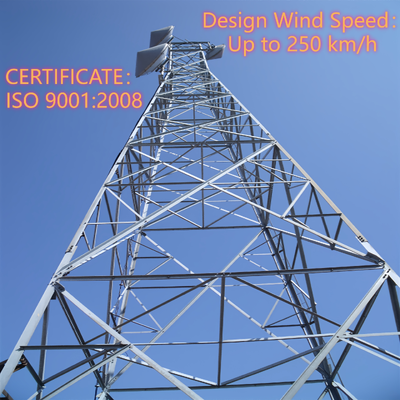

4-पैर वाले कोणीय स्टील टावर की जाली संरचना एक क्रिसक्रॉस, ट्रस-जैसी रूपरेखा है जो टावर के चार ऊर्ध्वाधर कोण स्टील पैरों को जोड़ती है। परस्पर जुड़े स्टील के सदस्यों (आमतौर पर कोणीय स्टील या जाली की छड़ों) से बना, यह एक वेब-जैसा पैटर्न बनाता है जो भार को वितरित करता है - जिसमें टॉवर का अपना वजन, उपकरण का वजन, हवा, भूकंपीय बल और बर्फ का भार शामिल है - सभी चार पैरों पर समान रूप से। यह संरचना टावर की पूरी ऊंचाई पर एकीकृत है, जो संरचनात्मक अखंडता और स्थिरता को बढ़ाने के लिए टावर के पतला डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) का पूरक है। जाली विन्यास हल्के प्रदर्शन के साथ उच्च शक्ति को संतुलित करता है, सामग्री के उपयोग को कम करता है जबकि भार-वहन क्षमता और अत्यधिक पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करता है। यह वायु प्रवाह को भी सुविधाजनक बनाता है, हवा के प्रतिरोध को कम करता है और टावर की समग्र स्थिरता में और सुधार करता है।

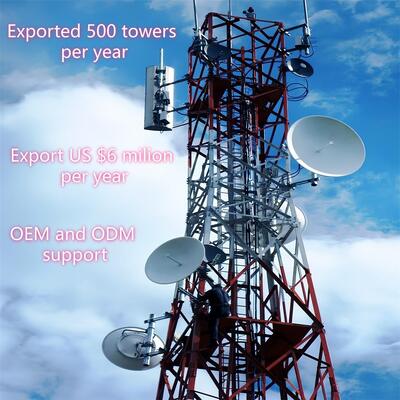

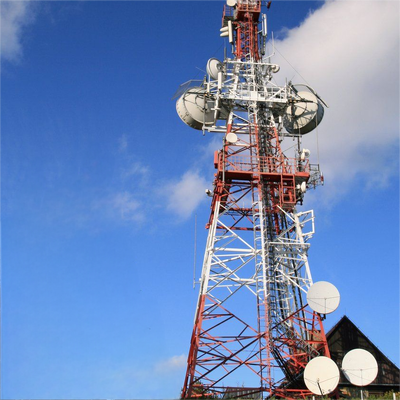

4-पैर वाले कोणीय स्टील टावर पर माइक्रोवेव (मेगावाट) डिश लगाना एक व्यवस्थित, सुरक्षा-अनुपालक प्रक्रिया का पालन करता है:
- स्थापना पूर्व तैयारी: यह सुनिश्चित करने के लिए टावर की भार-वहन क्षमता सत्यापित करें कि यह MW डिश के वजन (डिश, माउंटिंग ब्रैकेट और संबंधित हार्डवेयर सहित) का समर्थन कर सकता है। जांचें कि टावर का डिज़ाइन उपकरण माउंटिंग के लिए प्रासंगिक मानकों (उदाहरण के लिए, टीआईए/ईआईए-222-जी/एफ) का अनुपालन करता है।
- ब्रैकेट स्थापना: टावर की बॉडी या उपकरण प्लेटफॉर्म पर पूर्व-निर्धारित माउंटिंग बिंदुओं पर समर्पित एंटीना/माइक्रोवेव ब्रैकेट (टावर के साथ प्रदान किया गया या कस्टम-फैब्रिकेटेड) संलग्न करें। जाली संरचना या टॉवर पैरों के साथ एक मजबूत कनेक्शन सुनिश्चित करने के लिए इन ब्रैकेट्स को उच्च शक्ति वाले बोल्ट (आईएसओ 898 ग्रेड 6.8/8.8 का अनुपालन) का उपयोग करके सुरक्षित किया जाता है।
- डिश उठाना और स्थिति निर्धारण: मेगावाट डिश को लक्ष्य ऊंचाई (आमतौर पर टावर के ऊपरी हिस्से या एक समर्पित उपकरण प्लेटफॉर्म पर) तक फहराने के लिए क्रेन या विशेष उठाने वाले उपकरण का उपयोग करें। सुनिश्चित करें कि डिश इच्छित बिंदु-से-बिंदु संचार पथ के साथ संरेखित है (आवश्यकतानुसार अज़ीमुथ और ऊंचाई के लिए समायोजित करें)।
- डिश को सुरक्षित करना: कैलिब्रेटेड टूल के साथ निर्दिष्ट टॉर्क पर बोल्ट को कसते हुए, संगत हार्डवेयर का उपयोग करके पहले से स्थापित ब्रैकेट में MW डिश को जकड़ें। सुनिश्चित करें कि डिश समतल और स्थिर हो, जिसमें कोई डगमगाहट या हलचल न हो।
- केबल रूटिंग और एकीकरण: पर्यावरणीय क्षति से बचाने के लिए डिश के सिग्नल केबलों को टावर के एकीकृत केबल ट्रे के माध्यम से रूट करें। उचित इन्सुलेशन और वॉटरप्रूफिंग सुनिश्चित करते हुए, केबलों को टॉवर बेस या मध्यवर्ती प्लेटफ़ॉर्म पर उपयुक्त उपकरण (उदाहरण के लिए, ट्रांसमीटर/रिसीवर) से कनेक्ट करें।
- अंतिम निरीक्षण: यह पुष्टि करने के लिए एक दृश्य जांच करें कि डिश सुरक्षित रूप से लगाई गई है, ब्रैकेट बरकरार हैं, और केबल ठीक से व्यवस्थित हैं। पूरी प्रक्रिया में सुरक्षा प्रोटोकॉल का पालन करते हुए, संरेखण और कार्यक्षमता को सत्यापित करने के लिए डिश के सिग्नल ट्रांसमिशन का परीक्षण करें।
4-पैर वाले कोणीय स्टील टॉवर की मुख्य संरचना एक स्व-सहायक ढांचा है जिसे स्थिरता और भार-वहन के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
- चार ऊर्ध्वाधर कोण स्टील पैर: प्राथमिक लोड-असर तत्व, उच्च गुणवत्ता वाले संरचनात्मक स्टील (जैसे, Q235B, Q345B, Q420; ASTM A36/A572 के अनुरूप) से बने होते हैं और एक वर्गाकार आधार विन्यास में व्यवस्थित होते हैं। ये पैर टावर के कुल वजन (उपकरण और पर्यावरणीय भार सहित) को नींव में स्थानांतरित करते हैं।
- जालीदार ट्रस कनेक्शन: क्रिसक्रॉस स्टील के सदस्य (कोणीय स्टील या जाली की छड़ें) जो चार पैरों को क्षैतिज और तिरछे रूप से जोड़ते हैं। यह ट्रस प्रणाली संरचना में भार को समान रूप से वितरित करती है, कठोरता को बढ़ाती है, और पार्श्व बलों (हवा, भूकंपीय गतिविधि) का प्रतिरोध करती है, जिससे टावर की विशेषता जाली पैटर्न बनती है।
- पतला फ़्रेम डिज़ाइन: टावर आधार से शीर्ष तक धीरे-धीरे संकीर्ण होता है (नीचे चौड़ा, शीर्ष पर संकीर्ण), जहां भार सबसे भारी होता है (आधार पर) सामग्री को केंद्रित करके संरचनात्मक अखंडता को अनुकूलित करता है और उच्च ऊंचाई पर हवा के प्रतिरोध को कम करता है।
व्यावहारिक कार्यक्षमता का समर्थन करने के लिए पूरक संरचनात्मक तत्व (उदाहरण के लिए, उपकरण प्लेटफार्म, चढ़ने वाली सीढ़ी और केबल ट्रे) को मुख्य ढांचे में एकीकृत किया गया है, लेकिन चार लंबवत पैर और जाली ट्रस कनेक्शन टावर की संरचनात्मक रीढ़ बनाते हैं।
ए. प्लेटफार्म
- उद्देश्य: उपकरण (उदाहरण के लिए, मेगावाट डिश, 5जी एंटेना, निगरानी उपकरण) और टावर घटकों को स्थापित करने, बनाए रखने या निरीक्षण करने के लिए एक ऊंचे, स्थिर कार्यक्षेत्र के रूप में कार्य करता है। यह चढ़ाई के दौरान श्रमिकों के लिए एक सुरक्षित विश्राम स्थल भी प्रदान करता है।
- प्रारुप सुविधाये: आमतौर पर गैल्वनाइज्ड स्टील (संक्षारण प्रतिरोध के लिए एएसटीएम ए123/आईएसओ 1461 का अनुपालन) से बना होता है और निर्दिष्ट ऊंचाई पर टावर की जाली संरचना में एकीकृत होता है। श्रमिकों की सुरक्षा सुनिश्चित करने के लिए प्लेटफार्मों में सुरक्षा रेलिंग, गैर-पर्ची सतह और एक्सेस हैच शामिल हो सकते हैं। इन्हें टावर की समग्र भार-वहन क्षमता के अनुरूप श्रमिकों, औजारों और उपकरणों के वजन का समर्थन करने के लिए इंजीनियर किया गया है।
- अनुकूलन: परियोजना की जरूरतों के आधार पर कई ऊंचाइयों पर जोड़ा जा सकता है (उदाहरण के लिए, एंटीना माउंटिंग पॉइंट के पास या रखरखाव के लिए मध्य-टावर)।
बी सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफॉर्म, उपकरण या ऊपरी खंड तक पहुंचने के लिए टावर पर चढ़ने की अनुमति देती है।
- प्रारुप सुविधाये: स्थायित्व और संक्षारण प्रतिरोध के लिए गैल्वनाइज्ड स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान दूरी वाले पायदान (उद्योग सुरक्षा मानकों के अनुसार)। मुख्य सुरक्षा सुविधाओं में हैंड्रिल, गिरने से रोकने की प्रणालियाँ (उदाहरण के लिए, हार्नेस के लिए केबल गाइड), और कभी-कभी गिरने से रोकने के लिए पिंजरे के बाड़े शामिल हैं। सीढ़ी को टावर के पैरों या जालीदार ट्रस से लंबवत रूप से जोड़ा जाता है, जिससे एक सुरक्षित, स्थिर मार्ग सुनिश्चित होता है।
- अनुपालन: सुरक्षा नियमों और उद्योग मानकों (उदाहरण के लिए, टीआईए/ईआईए-222-जी/एफ) के अनुरूप डिज़ाइन किया गया है, जो लंबवत पहुंच के दौरान श्रमिक सुरक्षा को प्राथमिकता देता है।
साथ में, प्लेटफ़ॉर्म और सीढ़ी उच्च ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच को सक्षम करके, चल रहे संचालन और रखरखाव का समर्थन करके टावर की उपयोगिता को बढ़ाते हैं।
गैल्वनाइजिंग 4-पैर वाले कोणीय स्टील जाली टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने के लिए दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है और टावर की सेवा जीवन को 20 वर्षों से अधिक बढ़ाता है। नीचे इसके गैल्वनाइजिंग परीक्षण का सरलीकृत अवलोकन दिया गया है:
1. मुख्य परीक्षण उद्देश्य
- टिकाऊ संक्षारण संरक्षण के लिए पर्याप्त कोटिंग मोटाई सुनिश्चित करें।
- जिंक कोटिंग की एकरूपता और मजबूत आसंजन को सत्यापित करें (छीलने/पड़ने से रोकें)।
- जाँच करें कि कोई गंभीर दोष तो नहीं है (उदाहरण के लिए, नंगे स्टील, दरारें, गड्ढे)।
- अंतरराष्ट्रीय मानकों (एएसटीएम ए123, आईएसओ 1461) का अनुपालन।
2. मुख्य परीक्षण विधियाँ (कारखाने के बाद और स्थापना के बाद संचालित)
- कोटिंग की मोटाई: चुंबकीय मोटाई गेज (गैर-विनाशकारी) या माइक्रोमीटर (केवल-नमूना विनाशकारी) का उपयोग करें; न्यूनतम 85-120 μm (कठोर वातावरण के लिए अधिक मोटा)।
- आसंजन: मोड़ परीक्षण (180°), हथौड़ा परीक्षण, या चाकू क्रॉस-हैच परीक्षण - कोटिंग अलग करने की अनुमति नहीं है।
- दृश्य निरीक्षण: नंगे स्टील, दरारें, असमान जस्ता निर्माण, या संदूषण की जाँच करें; यदि प्रभाव न हो तो छोटी-मोटी अनियमितताएँ स्वीकार्य हैं।
- संक्षारण प्रतिरोध: 100-500 घंटे के लिए नमक स्प्रे परीक्षण (एएसटीएम बी117/आईएसओ 9227) (लाल जंग का प्रतिरोध); वैकल्पिक दीर्घकालिक क्षेत्र प्रदर्शन।
- वैकल्पिक रासायनिक विश्लेषण: AAS/XRF ≥98% जिंक शुद्धता की पुष्टि करने और अशुद्धियों का पता लगाने के लिए।
3. अनुपालन मानक
एएसटीएम (ए123, बी117, ए572), आईएसओ (1461, 9227, 898), टावर डिजाइन कोड (टीआईए/ईआईए-222-जी/एफ), और स्थानीय नियमों का पालन करें।
4. इंस्टालेशन के बाद स्पॉट-चेक
- महत्वपूर्ण जोड़ों पर मोटाई पुनः मापें।
- क्षति (खरोंच, डेंट) का निरीक्षण करें और यदि आवश्यक हो तो जिंक युक्त पेंट से छूएं।
- बोल्ट के छेद और अधिक घिसाव वाले क्षेत्रों में कोटिंग की अखंडता की जाँच करें।
यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, बुनियादी ढांचे के अनुप्रयोगों में टावर के प्रदर्शन का समर्थन करता है।
पैकेजिंग एवं शिपिंग
प्रमाण पत्र
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
अनुकूलित उत्पाद प्रकार और लाभ
सेल्फ सपोर्टिंग टावर
स्व-सहायक टावर आमतौर पर 3लेग या 4लेग टावर होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है। जहां तक कनेक्शन की बात है, ट्यूबलर टावर फ्लैंज से जुड़ा होता है, और एंगल स्टील टावर नट और बोल्ट से जुड़ा होता है।
विशेषताएँ:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टॉवर
ट्यूब टावर एक स्व-सहायक उच्च-मंजिला स्टील संरचना को संदर्भित करता है जिसमें स्टील पाइप से बने टावर कॉलम और त्रिकोणीय आकार में टावर बॉडी अनुभाग होता है। इसकी मुख्य विशेषता यह है कि तीन ट्यूब वाला टावर कॉलम स्टील पाइप से बना है और टावर बॉडी सेक्शन त्रिकोणीय आकार में है, जो एंगल स्टील से अलग एक ऊंची स्टील संरचना है।
मोनोपोल टावर
मोनोपोल टॉवर, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने वाला, 9 से 18 वर्ग मीटर के छोटे क्षेत्र को कवर करने वाला, लागत प्रभावी है, और अधिकांश निर्माण द्वारा इसे अपनाया जाता है। टॉवर बॉडी अधिक उचित अनुभाग को अपनाती है, जो उच्च शक्ति वाले बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जुड़ा होता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फ़ील्ड साइट के लिए अनुकूल हो सकता है।
गाइड टावर
गाइड टावर का स्वरूप अनोखा है, और इसकी सबसे बड़ी विशेषता स्टील गाइ वायर का उपयोग करके इसे मजबूत करना है। गाइड टावर एक सामान्य प्रकार का संचार टावर है जो किफायती और व्यावहारिक है। यह बाकियों की तुलना में हल्का और सस्ता है। भौगोलिक विस्तृत क्षेत्रों के लिए यह अत्यंत उपयुक्त है।
गार्ड टावर
वॉचटावर एक बहुक्रियाशील इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का अवलोकन करने और कई क्षेत्रों में महत्वपूर्ण भूमिका निभाने के लिए किया जाता है। इसका डिज़ाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और स्थापत्य शैली आमतौर पर आसपास के वातावरण के साथ समन्वयित होती है। अवलोकन टावर आमतौर पर कॉम्पैक्ट और टिकाऊ संरचनाओं के साथ टावर बॉडी, प्लेटफॉर्म, टावर और सीढ़ी से बने होते हैं।
छलावरण वृक्ष टॉवर
छलावरण वाला ट्री टॉवर भी बायोनिक ट्री टॉवर का एक प्रकार का कृत्रिम पेड़ है, जिसका आधार असली जैसा है, साथ ही सावधानीपूर्वक डिजाइन, जब दर्शनीय स्थलों, पार्क और चौराहे पर असली पेड़ों के बीच रखा जाता है, तो यह प्रकृति का एक हिस्सा होगा।
विशेषताएँ:
1. उत्तम संरचना और भव्य स्वरूप।
2. मजबूत संरचनात्मक स्थिरता और लंबे समय तक कामकाजी जीवन।
3. छोटा क्षेत्र कवर और बड़ा आर्थिक प्रभाव।
हमारी सेवाएँ
जियाओओ कं., लि. एक पेशेवर दूरसंचार टावर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सर्वोत्तम संचार टावर प्रदान करने के लिए प्रतिबद्ध हैं। कई उत्पाद संयुक्त राज्य अमेरिका, यूरोप और अन्य 55 विभिन्न काउंटियों में निर्यात किए गए हैं।
हम एंगल स्टील टावर, ट्यूब स्टील टावर, मोनोपोल टावर, पाइन ट्री टावर, गाइड टावर और गार्ड टावर के डिजाइन और निर्माता में विशेषज्ञ हैं। हमारे विभागों में डिज़ाइन, अनुसंधान एवं विकास, निरीक्षण, प्रयोगशाला, क्यूसी, गैल्वनीकरण और स्टील टावर विभाग शामिल हैं। हमारा कच्चा माल चीन की प्रसिद्ध स्टील मिलों से आता है: एचबीआईएस ग्रुप, बाओवु स्टील ग्रुप, शौगांग ग्रुप।
यदि आपको इसकी आवश्यकता है, तो हम चौबीसों घंटे आपका स्वागत करेंगे!
