मुख्य संरचनात्मक और डिजाइन विशेषताएं

• स्लेंडर टॉवर बॉडी: एक ट्यूबलर या जालीदार स्टील संरचना के रूप में बनाया गया (स्व-समर्थन टावरों की तुलना में संकीर्ण), लोड वितरण को अनुकूलित करने के लिए एक तन्य आकार के साथ।

• Guy Wire प्रणाली: 20 से 30 मीटर के अंतराल पर मस्तूल से जुड़ने वाले स्टील केबलों के कई सेट, हवा / भूकंपीय बलों का विरोध करने के लिए 45 से 60 डिग्री कोणों पर जमीन पर लंगर लगाए जाते हैं।

• ऊंचाई सीमा: 30 मीटर से 200 मीटर तक फैला (ज्यादातर स्व-समर्थन टावरों से ऊंचा), विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य।

• सहायक उपकरण: Includes climbing ladders, antenna mounts, cable trays, and aviation warning lights (for heights >60m) : इसमें चढ़ने वाली सीढ़ियां, एंटीना माउंट, केबल ट्रे, और विमानन चेतावनी लाइट शामिल हैं (ऊंचाई >60 मीटर के लिए)

मुख्य सामग्री और मानक

• टॉवर बॉडी: Galvanized structural steel (ASTM A36/S235JR) for corrosion resistance and strength: जस्ती संरचनात्मक स्टील (ASTM A36/S235JR) संक्षारण प्रतिरोध और शक्ति के लिए

• Guy वायर्स: High-tensile steel cables (ASTM A475) with zinc/polymer coatings for durability. उच्च-तन्यता वाले स्टील केबल (ASTM A475) जिन पर जस्ता/पोलीमर कोटिंग्स लगाई गई हैं।

• एंकर: भारी-कर्तव्य कंक्रीट / स्टील तारों को सुरक्षित करने के लिए एंकर, तनाव भार के लिए डिज़ाइन किया गया।

• अनुपालन: Follows IEC 62305 (lightning protection) and local building safety codes.

प्राथमिक अनुप्रयोग परिदृश्य

• ब्रॉडकास्टिंग/टेलीकॉम: TV/रेडियो एंटेना और लंबी दूरी के माइक्रोवेव ट्रांसमीटर का समर्थन करता है (ऊंचाई के माध्यम से सिग्नल कवरेज को अधिकतम करता है)

• मौसम संबंधी निगरानी: hosts weather sensors/radar at high elevations for accurate atmospheric data: हवा के संवेदक/रडार को उच्च ऊंचाई पर सटीक वायुमंडलीय डेटा के लिए होस्ट करता है

• एविएशन नेविगेशन: mounts aviation beacons in remote areas (mountains, coasts) : दूरदराज के क्षेत्रों में विमानन बीकन लगाए जाते हैं (पहाड़, तट)

• वैज्ञानिक अनुसंधान: वायुमंडलीय उपकरणों (ओजोन मॉनिटर) को जमीन के हस्तक्षेप से ऊपर तैनात करता है।

1विनिर्देश

आदमी के तार टावर का टॉवर क्या है?

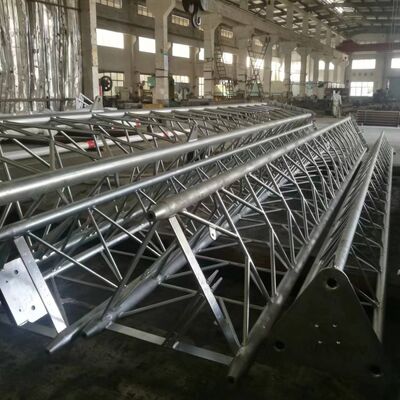

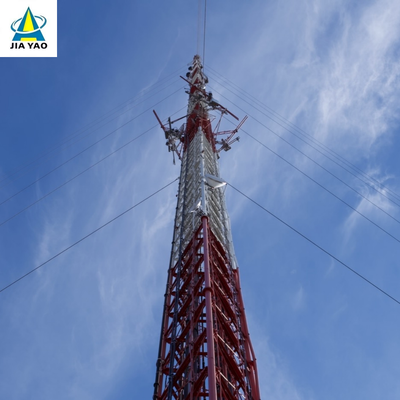

एक गाइड वायर टॉवर (गाइड मास्ट टॉवर) का टॉवर बॉडी केंद्रीय, पतली भार-रहन संरचना है जो एंटीना, सेंसर या अन्य उपकरणों का समर्थन करती है,पार्श्व स्थिरता के लिए बाहरी आदमी तारों पर निर्भर (स्व-समर्थन कठोरता के बजाय). आम तौर पर एक के रूप में निर्मितपाइप या जालीदार इस्पात फ्रेम, यह स्व-सहायक टावरों से संकीर्ण है और लोड वितरण और हवा प्रतिरोध को अनुकूलित करने के लिए एक कॉपर डिज़ाइन (नीचे चौड़ा, ऊपर संकीर्ण) है।टॉवर शरीर जंग प्रतिरोध और बाहरी वातावरण में लंबे समय तक स्थायित्व सुनिश्चित करने के लिए जस्ती संरचनात्मक स्टील (ASTM A36/S235JR मानकों के अनुरूप) से निर्मित हैयह चढ़ाई सीढ़ियों, एंटीना माउंट और केबल ट्रे जैसे प्रमुख सामानों के लिए माउंटिंग बेस के रूप में कार्य करता है।और इसका मॉड्यूलर डिजाइन 30 मीटर से 200 मीटर से अधिक की ऊंचाइयों को अनुकूलित करने की अनुमति देता है, प्रसारण, दूरसंचार या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के लिए अनुकूलित।

तार के टावर पर एंटीना कैसे लगाएं?

एक तार टावर पर एक एंटीना को स्थापित करने के लिए एक संरचित, सुरक्षा-अनुरूप प्रक्रिया का पालन करना चाहिए जो कि टावर के डिजाइन और उद्योग के मानकों के अनुरूप हैः

1. स्थापना पूर्व तैयारी: यह सुनिश्चित करने के लिए कि टावर की भार सहन करने की क्षमता यह सुनिश्चित करने के लिए है कि यह एंटीना के वजन (हार्डवेयर और संबंधित केबलों सहित) का समर्थन कर सकता है। जंग, संरचनात्मक क्षति के लिए टावर शरीर का निरीक्षण करें,या ढीले कनेक्शन, और स्थानीय सुरक्षा कोड (जैसे, बिजली सुरक्षा के लिए IEC 62305) के अनुपालन की पुष्टि करें।
2. एंटीना माउंट की स्थापना: टावर के शरीर पर पूर्व-निर्धारित बिंदुओं पर समर्पित एंटीना माउंट (टावर के एकीकृत सहायक उपकरण) संलग्न करें।ये माउंट आमतौर पर टॉवर के जस्ती इस्पात संरचना के साथ संगत उच्च शक्ति वाले बोल्ट का उपयोग करके सुरक्षित होते हैं, जो हवा और कंपन के प्रतिरोधी एक मजबूत कनेक्शन सुनिश्चित करता है।
3. एंटीना उठाना और पोजिशनिंग: एंटीना को लक्ष्य ऊंचाई पर उठाने के लिए क्रेन या विशेष उठाने वाले उपकरण का उपयोग करें (उत्तम संकेत कवरेज के लिए रणनीतिक रूप से चुना गया) ।एंटीना को अपेक्षित प्रसारण/प्राप्ति दिशा के साथ संरेखित करेंसटीकता के लिए लेजर उपकरण या संरेखण मीटर का उपयोग करना।
4. एंटीना को सुरक्षित करना: एंटीना को पूर्व-स्थापित माउंट के लिए संगत हार्डवेयर का उपयोग करके कसना, निर्दिष्ट टोक़ के लिए शिकंजा कसना आंदोलन को रोकने के लिए।बिना किसी झूलने के जो प्रदर्शन या संरचनात्मक अखंडता को प्रभावित कर सकता है.
5. केबल रूटिंग और एकीकरण: केबलों को पर्यावरण क्षति से बचाने के लिए टावर के एकीकृत केबल ट्रे के माध्यम से मार्ग सिग्नल केबलों या फीडरों को कनेक्ट करें। केबलों को एंटीना से कनेक्ट करें और उन्हें ग्राउंड-आधारित उपकरणों तक चलाएं।कनेक्शन बिंदुओं पर उचित इन्सुलेशन और जलरोधक सुनिश्चित करना.
6. अंतिम निरीक्षण: सुरक्षित स्थापना की पुष्टि करने के लिए एंटीना, माउंट और केबल्स की दृश्य जांच करें। कार्यक्षमता की पुष्टि करने के लिए एंटीना के सिग्नल ट्रांसमिशन/रिसेप्शन का परीक्षण करें।और सभी सुरक्षा प्रोटोकॉल सुनिश्चित करें (ईउदाहरण के लिए, श्रमिकों के लिए गिरने की सुरक्षा) पूरी प्रक्रिया में पालन किया जाता है।

तार टावर पर एंटी क्लाइम्बिंग डिवाइस क्या है?

एक पाइप तार टॉवर के लिए एंटी-क्लिबिंग डिवाइस एक विशेष सुरक्षा घटक है जो अनधिकृत पहुंच को रोकने और गिरने के जोखिम को कम करने के लिए टॉवर बॉडी पर स्थापित होता है। आम डिजाइनों में शामिल हैंः

• चढ़ाई विरोधी कॉलर/पैंट: टावर के आधार के निकट (आमतौर पर जमीन से 2 ̊3 मीटर ऊपर) घुमावदार या शंकुआकार स्टील की बाधाएं लगाई जाती हैं ताकि हाथों या पैरों के आधार को अस्वीकार करके चढ़ाई के प्रयासों को रोका जा सके।
• स्पाइक या जागीरदार निवारक: अनधिकृत चढ़ाई को हतोत्साहित करने के लिए टावर के निचले भागों या सीढ़ियों पर गैर-घातक, तीखे स्टील के लगाव।
• तालाबंद पहुँच: यदि टावर में जमीनी स्तर पर पहुँच पैनल या सीढ़ी प्रवेश बिंदु से लैस है, तो एक बंद द्वार केवल प्रमाणित कर्मियों तक पहुंच को प्रतिबंधित करता है।

ये उपकरण बाहरी परिस्थितियों का सामना करने के लिए संक्षारण प्रतिरोधी सामग्रियों (जैसे, जस्ती इस्पात, टॉवर शरीर से मेल खाते हैं) से बने होते हैं।इनका मुख्य उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई करने से रोककर सुरक्षा में वृद्धि करना है, स्थानीय भवन सुरक्षा संहिता और टॉवर ऑपरेटरों के लिए दायित्व को कम करने के अनुरूप।

तार और तार के टावर को कैसे जोड़ा जाए?

तारों को तारों से बने तारों से जोड़ने के लिए एक सुरक्षित, भार-निरपेक्ष प्रक्रिया शामिल होती है ताकि तारों से प्रभावी रूप से हवा और भूकंपीय ताकतों के खिलाफ टावर को स्थिर किया जा सके:

1. तैयारी: टावर के शरीर में पूर्वनिर्मित लगाव बिंदुओं (जैसे, लुग,कोष्ठकटावर के डिजाइन के अनुसार 20 से 30 मीटर के अंतराल पर।
2. संलग्नक हार्डवेयर की स्थापना: उच्च शक्ति वाले बोल्टों (टावर की जस्ती इस्पात संरचना के साथ संगत) का उपयोग करके टॉवर के पूर्व-निर्धारित लगाव बिंदुओं पर भारी शुल्क वाले आदमी तार ब्रैकेट या स्लिव्स को माउंट करें।इन ब्रैकेट टावर शरीर भर में तनाव समान रूप से वितरित करने के लिए इंजीनियर कर रहे हैं.
3. तार का समापन: प्रत्येक आदमी तार के अंत को सुरक्षित करने के लिए पेशेवर समापन फिटिंग (जैसे, swage आस्तीन, केबल क्लैंप, या thimbles) का उपयोग करें।उच्च शक्ति वाला कनेक्शन, जबकि केबल क्लैंप समायोज्य तनाव प्रदान करते हैं।
4. संबंध और तनाव: तार के समाप्त होने वाले छोर को तालाब के ब्रैकेट पर एक चेन या पिन का उपयोग करके संलग्न करें, बिना ढीलापन के एक सुरक्षित फिट सुनिश्चित करें। एक तनाव उपकरण का उपयोग करें (जैसे,एक टर्नबकल या आ-साथ) तार के तनाव को डिजाइन विनिर्देश के अनुसार समायोजित करने के लिए टावर पर पार्श्व बलों को संतुलित करने के लिए महत्वपूर्ण.
5. सत्यापन: जांचें कि कनेक्शन टॉवर की कॉपर संरचना के साथ संरेखित है और तार समान रूप से तनावित है (अति-संकुचन से बचने के लिए, जो टॉवर बॉडी पर तनाव पैदा कर सकता है) ।हार्डवेयर और समापन फिटिंग जंग प्रतिरोधी हैं और टॉवर के सुरक्षा मानकों का अनुपालन की पुष्टि करें.

तार और लंगर को कैसे जोड़ा जाता है?

तारों को तारों से जुड़े लंगर बोल्ट (जमीनी लंगर) से जोड़ना तारों के तनाव को जमीन पर स्थानांतरित करने के लिए एक महत्वपूर्ण कदम है, जिससे टॉवर की स्थिरता सुनिश्चित होती हैः

1. लंगर तैयार करना: यह सुनिश्चित करें कि ग्राउंड एंकर (भारी-कर्तव्य कंक्रीट या स्टील एंकर, तनाव भार के लिए डिज़ाइन किया गया है) गाईड वायर के सापेक्ष 45°60° के कोण पर जमीन में ठीक से स्थापित है।लंगर को पूरी तरह से मजबूत किया जाना चाहिए (सीमेंट के लिए) और खींचने के बल का सामना करने के लिए मजबूती से एम्बेडेड होना चाहिए.
2. एंकर बोल्ट एक्सपोजर: सुनिश्चित करें कि लंगर का शीर्ष बोल्ट (गाइड लंगर बोल्ट) जमीन से ऊपर उभर रहा है और कनेक्शन हार्डवेयर को समायोजित करने के लिए घुमावदार है।बोल्ट आदमी तार के तनाव का सामना करने के लिए उच्च शक्ति इस्पात से बनाया जाना चाहिए.
3. तार का समापन: टॉवर कनेक्शन के लिए उपयोग किए जाने वाले समान उच्च शक्ति वाले फिटिंग (स्वैज आस्तीन, केबल क्लैंप या थंबल्स) का उपयोग करके गाईड वायर के मुक्त छोर को समाप्त करें, एक सुरक्षित, भार-धारी छोर सुनिश्चित करें।
4. कनेक्शन हार्डवेयर असेंबली: एक टर्नबकल (तनाव समायोजन के लिए) और समाप्त आदमी तार के लिए एक चेन संलग्न करें। टर्नबकल एक नट या वाशर के माध्यम से guyed लंगर बोल्ट से जुड़ा हुआ है,तार के तनाव को ठीक से समायोजित करने की अनुमति देता है.
5. तनाव और सुरक्षा: टर्नबकल का उपयोग करने के लिए आवश्यक विनिर्देशों के लिए guy तार तनाव, यह सुनिश्चित करता है कि यह लंगर खींचने के बिना पार्श्व बलों का विरोध करता है।समय के साथ ढीला होने से रोकने के लिए टर्नबकल को कॉटर पिन या लॉक नट्स से लॉक करें.
6. अंतिम जाँच: यह सत्यापित करें कि कनेक्शन सुरक्षित है, लंगर कोई आंदोलन के संकेत नहीं दिखाता है, और guy तार सही 45 ̊60 ° कोण पर संरेखित है। बोल्ट, हार्डवेयर पर जंग के लिए निरीक्षण,और तार समापन, आईईसी 62305 और स्थानीय सुरक्षा कोड के अनुपालन को सुनिश्चित करना।
