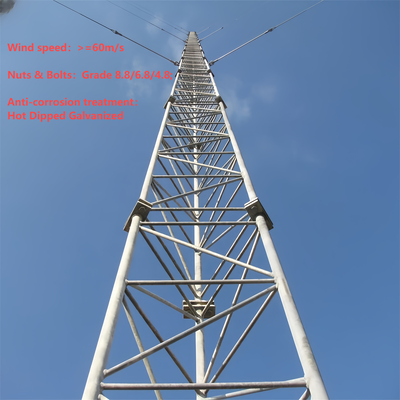

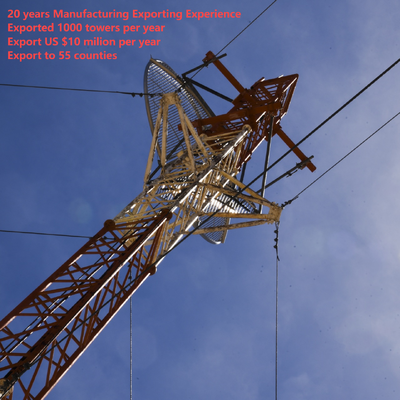

घास के मैदान क्षेत्र के लिए 30 35M हॉट डिप गैल्वेनाइज्ड गाइड कम्युनिकेशन टॉवर छोटा फाउंडेशन

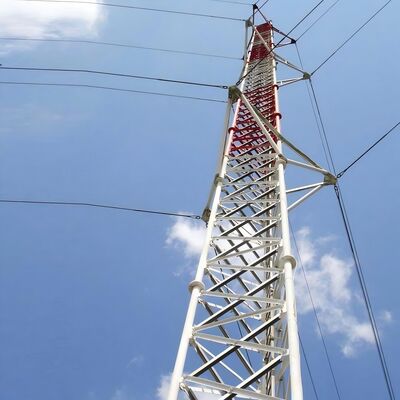

एगाइड मस्त टॉवर(जिसे गाइड टावर भी कहा जाता है) एक लंबी, पतली संरचना है जो स्थिरता के लिए बाहरी पुरुष तारों (उच्च शक्ति वाले स्टील केबल) पर निर्भर करती है - स्व-सहायक टावरों के विपरीत जो स्वतंत्र रूप से खड़े होते हैं। यह डिज़ाइन इसे कम संरचनात्मक सामग्री के साथ अधिक ऊंचाइयों तक पहुंचने देता है, जिससे यह व्यापक कवरेज या ऊंचाई की आवश्यकता वाले अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प बन जाता है।
-
पतला टावर बॉडी: लोड वितरण को अनुकूलित करने के लिए एक पतला आकार के साथ एक ट्यूबलर या जाली स्टील संरचना (स्वयं-सहायक टावरों की तुलना में संकीर्ण) के रूप में निर्मित।
-
गाइ वायर सिस्टम: स्टील केबलों के कई सेट 20-30 मीटर के अंतराल पर मस्तूल से जुड़े होते हैं, जो हवा/भूकंपीय ताकतों का विरोध करने के लिए 45-60 डिग्री के कोण पर जमीन से जुड़े होते हैं।
-
ऊंचाई सीमा: 30 मीटर से 200 मीटर तक फैला हुआ (अधिकांश स्व-सहायक टावरों से ऊंचा), विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य।
-
सामान: इसमें चढ़ने वाली सीढ़ियां, एंटीना माउंट, केबल ट्रे और विमानन चेतावनी रोशनी (ऊंचाई> 60 मीटर के लिए) शामिल हैं।
-
टावर बॉडी: संक्षारण प्रतिरोध और मजबूती के लिए जस्ती संरचनात्मक स्टील (एएसटीएम ए36/एस235जेआर)।
-
गाइ वायर्स: स्थायित्व के लिए जिंक/पॉलिमर कोटिंग के साथ उच्च तन्यता वाले स्टील केबल (एएसटीएम ए475)।
-
एंकर: तारों को सुरक्षित करने के लिए हेवी-ड्यूटी कंक्रीट/स्टील एंकर, तनाव भार के लिए डिज़ाइन किए गए।
-
अनुपालन: आईईसी 62305 (बिजली सुरक्षा) और स्थानीय भवन सुरक्षा कोड का पालन करता है।
-
प्रसारण/दूरसंचार: टीवी/रेडियो एंटेना और लंबी दूरी के माइक्रोवेव ट्रांसमीटरों का समर्थन करता है (ऊंचाई के माध्यम से सिग्नल कवरेज को अधिकतम करता है)।
-
मौसम संबंधी निगरानी: सटीक वायुमंडलीय डेटा के लिए उच्च ऊंचाई पर मौसम सेंसर/रडार होस्ट करता है।
-
विमानन नेविगेशन: सुदूर क्षेत्रों (पहाड़ों, तटों) में विमानन बीकन लगाना।
-
वैज्ञानिक अनुसंधान: जमीन के हस्तक्षेप के ऊपर वायुमंडलीय उपकरणों (ओजोन मॉनिटर) को तैनात करता है।
1.विनिर्देश
| डिज़ाइन |
| 1. डिज़ाइन कोड |
एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1
|
| संरचना इस्पात |
| 2. ग्रेड |
हल्का स्टील |
उच्च तन्यता वाला स्टील |
| जीबी/टी 700:क्यू235बी, क्यू235सी, क्यू235डी |
जीबी/टी1591:क्यू345बी, क्यू345सी, क्यू3455डी |
| एएसटीएम ए36 |
एएसटीएम ए572 जीआर50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. हवा की गति डिज़ाइन करें |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
परिचालन गति पर 0.5 ~1.0 डिग्री |
| 5. तनाव शक्ति (एमपीए) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
355 |
235 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति केवी (जे) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
आईएसओ 898-1 |
| 10.2 मेवे |
आईएसओ 898-2 |
| 10.3 वाशर |
आईएसओ 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 मेवे |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) |
| 13. मानक |
एडब्लूएस डी1.1 |
| अंकन |
| 14. सदस्यों के चिन्हांकन की विधि |
हाइड्रोलिक प्रेस मुद्रांकन |

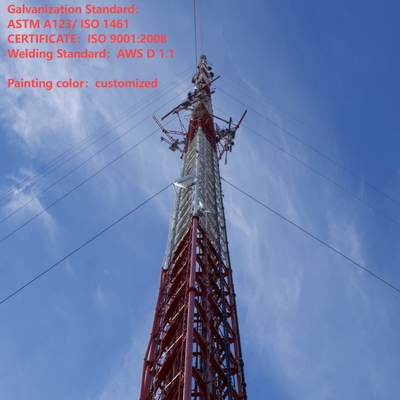

| galvanizing |
| 15. इस्पात अनुभागों का गैल्वनीकरण मानक |
आईएसओ 1461 या एएसटीएम ए123 |
| 16. बोल्ट और नट का गैल्वनीकरण मानक |
आईएसओ 1461 या एएसटीएम ए153 |
गाइड वायर टावर का टावर बॉडी क्या है?

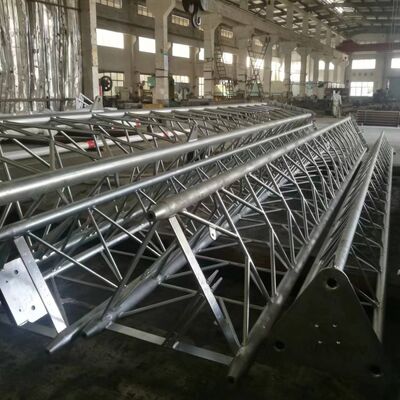

गाइड वायर टॉवर (गायड मास्ट टॉवर) का टॉवर बॉडी केंद्रीय, पतला भार वहन करने वाला ढांचा है जो एंटेना, सेंसर या अन्य उपकरणों का समर्थन करता है, जो पार्श्व स्थिरता के लिए बाहरी गाइ तारों पर निर्भर करता है (स्वयं-सहायक कठोरता के बजाय)। आमतौर पर एक के रूप में निर्मितट्यूबलर या जाली स्टील ढांचा, यह स्व-सहायक टावरों की तुलना में संकरा है और भार वितरण और हवा प्रतिरोध को अनुकूलित करने के लिए इसमें एक पतला डिज़ाइन (आधार पर चौड़ा, शीर्ष पर संकरा) है। बाहरी वातावरण में संक्षारण प्रतिरोध और दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए टावर बॉडी को गैल्वनाइज्ड स्ट्रक्चरल स्टील (एएसटीएम ए36/एस235जेआर मानकों का अनुपालन) से निर्मित किया गया है। यह चढ़ने वाली सीढ़ी, एंटीना माउंट और केबल ट्रे जैसे प्रमुख सहायक उपकरणों के लिए माउंटिंग बेस के रूप में कार्य करता है, और इसका मॉड्यूलर डिज़ाइन प्रसारण, दूरसंचार या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के अनुरूप 30 मीटर से लेकर 200 मीटर तक की ऊंचाई के अनुकूलन की अनुमति देता है।

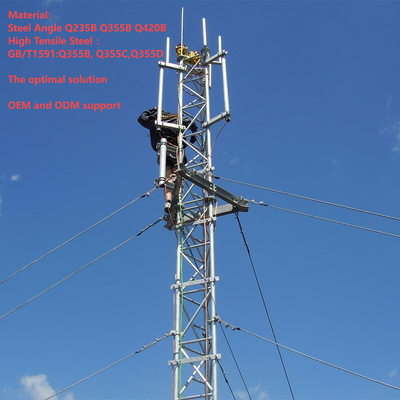

गाइड वायर टावर पर एंटीना कैसे लगाएं?
एक बंद तार वाले टावर पर एंटीना लगाना टावर के डिजाइन और उद्योग मानकों के अनुरूप एक संरचित, सुरक्षा-अनुपालक प्रक्रिया का पालन करता है:
- स्थापना पूर्व तैयारी: यह सुनिश्चित करने के लिए टावर की भार-वहन क्षमता सत्यापित करें कि यह एंटीना के वजन (हार्डवेयर और संबंधित केबलों सहित) का समर्थन कर सकता है। संक्षारण, संरचनात्मक क्षति, या ढीले कनेक्शन के लिए टावर बॉडी का निरीक्षण करें, और स्थानीय सुरक्षा कोड (उदाहरण के लिए, बिजली संरक्षण के लिए आईईसी 62305) के अनुपालन की पुष्टि करें।
- एंटीना माउंट स्थापना: टावर बॉडी पर पूर्व-निर्धारित बिंदुओं पर समर्पित एंटीना माउंट (टॉवर के एकीकृत सहायक उपकरण) संलग्न करें। इन माउंटों को आम तौर पर टावर की गैल्वनाइज्ड स्टील संरचना के साथ संगत उच्च शक्ति वाले बोल्ट का उपयोग करके सुरक्षित किया जाता है, जिससे एक मजबूत कनेक्शन सुनिश्चित होता है जो हवा की ताकतों और कंपन का सामना करता है।
- एंटीना उठाना और स्थिति निर्धारण: एंटीना को लक्ष्य ऊंचाई (इष्टतम सिग्नल कवरेज के लिए रणनीतिक रूप से चुना गया) तक फहराने के लिए क्रेन या विशेष उठाने वाले उपकरण का उपयोग करें। परिशुद्धता के लिए लेजर उपकरण या संरेखण मीटर का उपयोग करके, इच्छित ट्रांसमिशन/रिसेप्शन दिशा के साथ एंटीना को संरेखित करें।
- एंटीना को सुरक्षित करना: आंदोलन को रोकने के लिए निर्दिष्ट टॉर्क पर बोल्ट को कसते हुए, संगत हार्डवेयर का उपयोग करके एंटीना को पूर्व-स्थापित माउंट पर बांधें। सुनिश्चित करें कि ऐन्टेना समतल और स्थिर है, जिसमें कोई डगमगाहट नहीं है जो प्रदर्शन या संरचनात्मक अखंडता को प्रभावित कर सकती है।
- केबल रूटिंग एवं एकीकरण: सिग्नल केबलों या फीडरों को पर्यावरणीय क्षति से बचाने के लिए उन्हें टावर की एकीकृत केबल ट्रे के माध्यम से रूट करें। केबलों को एंटीना से कनेक्ट करें और कनेक्शन बिंदुओं पर उचित इन्सुलेशन और वॉटरप्रूफिंग सुनिश्चित करते हुए, उन्हें जमीन-आधारित उपकरणों तक चलाएं।
- अंतिम निरीक्षण: सुरक्षित स्थापना की पुष्टि के लिए एंटीना, माउंट और केबल की दृश्य जांच करें। कार्यक्षमता को सत्यापित करने के लिए एंटीना के सिग्नल ट्रांसमिशन/रिसेप्शन का परीक्षण करें, और सुनिश्चित करें कि पूरी प्रक्रिया के दौरान सभी सुरक्षा प्रोटोकॉल (उदाहरण के लिए, श्रमिकों के लिए गिरने से सुरक्षा) का पालन किया जाता है।
गाइड वायर टावर पर एंटी क्लाइंबिंग डिवाइस क्या है?
गाइड वायर टावर के लिए एंटी-क्लाइंबिंग डिवाइस अनधिकृत पहुंच को रोकने और गिरने के जोखिम को कम करने के लिए टावर बॉडी पर स्थापित एक विशेष सुरक्षा घटक है। सामान्य डिज़ाइनों में शामिल हैं:
- एंटी-क्लाइम कॉलर/स्कर्ट: टावर के आधार के पास (आमतौर पर जमीन से 2-3 मीटर ऊपर) गोलाकार या शंक्वाकार स्टील की बाधाएं लगाई जाती हैं ताकि चढ़ने के प्रयासों को रोकने के लिए हाथ से पकड़ या आधार न दिया जा सके।
- नुकीले या दांतेदार निवारक: अनधिकृत चढ़ाई को हतोत्साहित करने के लिए निचले टॉवर खंडों या सीढ़ियों पर गैर-घातक, नुकीले स्टील के अटैचमेंट।
- पहुंच बंद कर दी गई: यदि टावर ग्राउंड-लेवल एक्सेस पैनल या सीढ़ी प्रवेश बिंदु से सुसज्जित है, तो एक बंद गेट केवल प्रमाणित कर्मियों तक पहुंच को प्रतिबंधित करता है।
बाहरी परिस्थितियों का सामना करने के लिए इन उपकरणों का निर्माण संक्षारण प्रतिरोधी सामग्रियों (उदाहरण के लिए, गैल्वेनाइज्ड स्टील, टावर बॉडी से मेल खाता हुआ) से किया जाता है। उनका प्राथमिक उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई को रोककर, स्थानीय भवन सुरक्षा कोड के साथ तालमेल बिठाकर और टावर ऑपरेटरों के लिए दायित्व शमन करके सुरक्षा बढ़ाना है।
गाइड वायर और गाइड वायर टावर को कैसे कनेक्ट करें?
पुरुष तारों को एक बंद तार टावर से जोड़ने में एक सुरक्षित, लोड-वहन प्रक्रिया शामिल होती है ताकि यह सुनिश्चित किया जा सके कि तार हवा और भूकंपीय ताकतों के खिलाफ टावर को प्रभावी ढंग से स्थिर कर सकें:
- तैयारी: स्थायित्व के लिए जिंक या पॉलिमर कोटिंग के साथ उच्च-तन्यता वाले स्टील केबल (एएसटीएम ए475 का अनुपालन) से बने पुरुष तारों का चयन करें। सुनिश्चित करें कि टावर बॉडी में 20-30 मीटर के अंतराल पर पूर्व-निर्मित अटैचमेंट पॉइंट (जैसे, लग्स, ब्रैकेट या क्रॉसआर्म) हों, जैसा कि टावर के डिजाइन में निर्दिष्ट है।
- अनुलग्नक हार्डवेयर स्थापना: उच्च शक्ति वाले बोल्ट (टॉवर की गैल्वेनाइज्ड स्टील संरचना के साथ संगत) का उपयोग करके टावर के पूर्व-निर्धारित अनुलग्नक बिंदुओं पर हेवी-ड्यूटी गाइ वायर ब्रैकेट या क्लीविस को माउंट करें। इन ब्रैकेट्स को टॉवर बॉडी पर समान रूप से तनाव वितरित करने के लिए इंजीनियर किया गया है।
- तार समाप्ति: प्रत्येक तार के सिरे को सुरक्षित करने के लिए पेशेवर समाप्ति फिटिंग (उदाहरण के लिए, स्वेज स्लीव्स, केबल क्लैंप, या थिम्बल्स) का उपयोग करें। स्थायी, उच्च शक्ति वाले कनेक्शन के लिए स्वेज स्लीव्स को तार पर दबाया जाता है, जबकि केबल क्लैंप समायोज्य तनाव प्रदान करते हैं।
- कनेक्शन और तनाव: मैन वायर के अंतिम सिरे को एक हथकड़ी या पिन का उपयोग करके टावर के ब्रैकेट से जोड़ें, जिससे बिना किसी ढीलापन के सुरक्षित फिट सुनिश्चित हो सके। डिज़ाइन विनिर्देश के अनुसार तार के तनाव को समायोजित करने के लिए एक टेंशनिंग टूल (उदाहरण के लिए, एक टर्नबकल या कम-अलॉन्ग) का उपयोग करें - जो टावर पर पार्श्व बलों को संतुलित करने के लिए महत्वपूर्ण है।
- सत्यापन: जांचें कि कनेक्शन टॉवर की पतली संरचना के साथ संरेखित है और तार समान रूप से तनावग्रस्त है (अत्यधिक कसने से बचें, जो टॉवर बॉडी पर दबाव डाल सकता है)। पुष्टि करें कि हार्डवेयर और टर्मिनेशन फिटिंग संक्षारण प्रतिरोधी हैं और टावर के सुरक्षा मानकों का अनुपालन करते हैं।
गाइड वायर और गाइड एंकर बोल्ट को कैसे कनेक्ट करें?
टावर की स्थिरता सुनिश्चित करने के लिए तार के तनाव को जमीन पर स्थानांतरित करने के लिए पुरुष तारों को गाइड एंकर बोल्ट (ग्राउंड एंकर) से जोड़ना एक महत्वपूर्ण कदम है:
- लंगर की तैयारी: सुनिश्चित करें कि ग्राउंड एंकर (हैवी-ड्यूटी कंक्रीट या स्टील एंकर, तनाव भार के लिए डिज़ाइन किया गया) जमीन में गाइ वायर के सापेक्ष 45-60° के कोण पर ठीक से स्थापित किया गया है। एंकर को पूरी तरह से ठीक किया जाना चाहिए (कंक्रीट के लिए) और खींचने वाली ताकतों का विरोध करने के लिए सुरक्षित रूप से एम्बेडेड होना चाहिए।
- एंकर बोल्ट एक्सपोज़र: सुनिश्चित करें कि एंकर का शीर्ष बोल्ट (गाइड एंकर बोल्ट) जमीन से ऊपर फैला हुआ है और कनेक्शन हार्डवेयर को समायोजित करने के लिए थ्रेडेड है। पुरुष तार के तनाव को झेलने के लिए बोल्ट उच्च शक्ति वाले स्टील से बना होना चाहिए।
- तार समाप्ति: टावर कनेक्शन के लिए उपयोग की जाने वाली समान उच्च-शक्ति फिटिंग (स्वेज स्लीव्स, केबल क्लैंप, या थिम्बल्स) का उपयोग करके पुरुष तार के मुक्त सिरे को समाप्त करें, जिससे एक सुरक्षित, लोड-असर अंत सुनिश्चित हो सके।
- कनेक्शन हार्डवेयर असेंबली: एक टर्नबकल (तनाव समायोजन के लिए) और एक हथकड़ी को टर्मिनेटेड गाइ वायर से जोड़ें। टर्नबकल एक नट या वॉशर के माध्यम से गाइड एंकर बोल्ट से जुड़ता है, जिससे तार के तनाव को ठीक करने की अनुमति मिलती है।
- तनाव और सुरक्षा: आवश्यक विनिर्देशन के अनुसार मैन वायर को कसने के लिए टर्नबकल का उपयोग करें, यह सुनिश्चित करते हुए कि यह एंकर को खींचे बिना पार्श्व बलों का प्रतिरोध करता है। एक बार तनाव हो जाने पर, समय के साथ ढीला होने से बचाने के लिए टर्नबकल को कोटर पिन या लॉक नट्स से लॉक कर दें।
- अंतिम जांच: सत्यापित करें कि कनेक्शन सुरक्षित है, एंकर में गति का कोई संकेत नहीं दिख रहा है, और पुरुष तार सही 45-60° कोण पर संरेखित है। IEC 62305 और स्थानीय सुरक्षा कोड का अनुपालन सुनिश्चित करते हुए, बोल्ट, हार्डवेयर और वायर टर्मिनेशन पर जंग का निरीक्षण करें।
