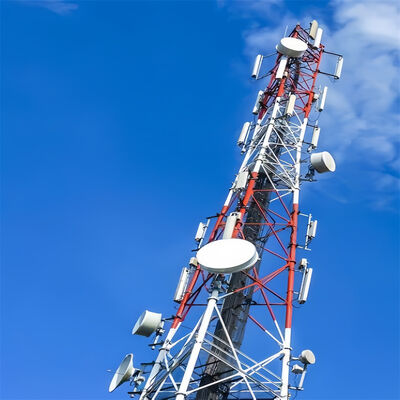

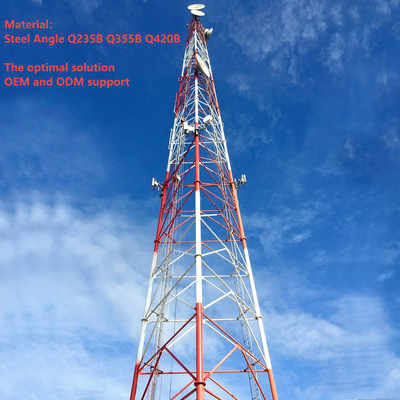

18M 42M 3 लेग ट्यूबलर माउंटेन भूकंप प्रतिरोधी टेलीकॉम टॉवर 9 लेवल उच्च ऊंचाई वाले क्षेत्र के लिए एंटी-शॉक
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित स्टील टावरों के डिजाइन और निर्माण में विशेषज्ञ हैं।नीचे विस्तृत उत्पाद जानकारी दी गई है:
1.मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्यभूमि); ब्रांड का नाम: जाओयाओ या ओईएम; मॉडल संख्या: टेलीकॉम टावर
सतह का उपचार: हॉट डिप गैल्वेनाइज्ड या पेंट किया हुआ।
2. पैकेजिंग एवं डिलिवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलिवरी: तियानजिन बंदरगाह से भुगतान के 20 दिन बाद भेज दिया गया
टावर के सदस्य: एक स्टील टावर को कई बंडलों में विभाजित किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा
| डिज़ाइन |
| 1. डिज़ाइन कोड |
एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1
|
| संरचना इस्पात |
| 2. ग्रेड |
हल्का स्टील |
उच्च तन्यता वाला स्टील |
| जीबी/टी 700:क्यू235बी, क्यू235सी, क्यू235डी |
जीबी/टी1591:क्यू345बी, क्यू345सी, क्यू3455डी |
| एएसटीएम ए36 |
एएसटीएम ए572 जीआर50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. हवा की गति डिज़ाइन करें |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
परिचालन गति पर 0.5 ~1.0 डिग्री |
| 5. तनाव शक्ति (एमपीए) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
355 |
235 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति केवी (जे) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
आईएसओ 898-1 |
| 10.2 मेवे |
आईएसओ 898-2 |
| 10.3 वाशर |
आईएसओ 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 मेवे |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) |
| 13. मानक |
एडब्लूएस डी1.1 |
| अंकन |
| 14. सदस्यों के चिन्हांकन की विधि |
हाइड्रोलिक प्रेस मुद्रांकन |
| galvanizing |
| 15. इस्पात अनुभागों का गैल्वनीकरण मानक |
आईएसओ 1461 या एएसटीएम ए123 |
| 16. बोल्ट और नट का गैल्वनीकरण मानक |
आईएसओ 1461 या एएसटीएम ए153 |
| परीक्षा |
| 17. फ़ैक्टरी परीक्षण |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग,
प्रीस टेस्ट, हैमर टेस्ट |
| क्षमता |
| 18. अधिकतम उत्पादन क्षमता |
50,000 टन प्रति वर्ष |
3 टांगों वाले ट्यूबलर स्टील टावर की जालीदार संरचना क्या है?
3-पैर वाले ट्यूबलर स्टील टॉवर की जाली संरचना एक ट्रस जैसी रूपरेखा है जो टॉवर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ती है। छोटे खोखले स्टील ट्यूबों (मुख्य पैर सामग्री के अनुरूप, उदाहरण के लिए, सीमलेस/वेल्डेड स्टील ट्यूब) से बने, ये जाली सदस्य तीन पैरों के बीच क्रिसक्रॉस क्षैतिज और विकर्ण कनेक्शन बनाते हैं, जिससे टावर की ऊंचाई पर त्रिकोणीय वेब जैसा पैटर्न बनता है। यह संरचना टावर के पतला डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टॉवर वजन, उपकरण वजन) और पार्श्व बल (हवा, भूकंपीय गतिविधि) को तीनों पैरों पर समान रूप से वितरित किया जा सके। ट्यूबलर जाली न केवल संरचनात्मक कठोरता और स्थिरता को बढ़ाती है, बल्कि वायुगतिकीय प्रदर्शन को भी अनुकूलित करती है - पारंपरिक कोणीय स्टील जाली संरचनाओं की तुलना में हवा के खिंचाव को 30% तक कम करती है - जिससे टॉवर कठोर या हवा वाले वातावरण के लिए अत्यधिक अनुकूल हो जाता है। इसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग यह सुनिश्चित करता है कि उच्च भार-वहन क्षमता बनाए रखते हुए संरचना हल्की हो।

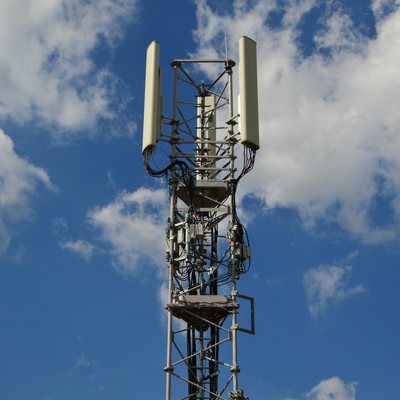

3 टांगों वाले ट्यूबलर स्टील टॉवर पर MW डिश कैसे लगाएं?
3-पैर वाले ट्यूबलर स्टील टावर पर माइक्रोवेव (मेगावाट) डिश लगाना टावर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है:
- प्री-इंस्टॉलेशन सत्यापन: टावर की भार-वहन क्षमता (TIA-222-G और GB 50017 मानकों के अनुसार) की पुष्टि करें ताकि यह सुनिश्चित हो सके कि यह MW डिश, माउंटिंग हार्डवेयर और संबंधित भार का समर्थन कर सकता है। संरचनात्मक अखंडता के लिए टावर के पूर्व-स्थापित एंटीना ब्रैकेट (एकीकृत सहायक उपकरण) का निरीक्षण करें।
- ब्रैकेट तैयारी: टावर के समर्पित एंटीना ब्रैकेट (या ट्यूबलर जाली के साथ संगत कस्टम-फैब्रिकेटेड ब्रैकेट) का उपयोग करें और उन्हें ग्रेड 8.8 उच्च-शक्ति बोल्ट (आईएसओ 898) का उपयोग करके टावर के मुख्य पैरों या जाली ट्रस पर सुरक्षित करें। सुनिश्चित करें कि ब्रैकेट इच्छित पॉइंट-टू-पॉइंट संचार पथ के साथ संरेखित हैं और निर्दिष्ट टॉर्क तक कसे हुए हैं।
- डिश उठाना और स्थिति निर्धारण: मेगावाट डिश को लक्ष्य ऊंचाई (आमतौर पर टावर के ऊपरी हिस्सों के पास या रखरखाव प्लेटफॉर्म पर) तक फहराने के लिए क्रेन या विशेष उठाने वाले उपकरण का उपयोग करें। परिशुद्धता के लिए लेजर संरेखण उपकरण का उपयोग करके, प्राप्त करने/संचारित करने वाले समापन बिंदु के साथ संरेखित करने के लिए डिश के एज़िमुथ और ऊंचाई को समायोजित करें।
- सुरक्षित बन्धन: संगत हार्डवेयर का उपयोग करके माउंटेड ब्रैकेट में MW डिश संलग्न करें, जिससे एक कड़ा, डगमगाता-मुक्त कनेक्शन सुनिश्चित हो सके। AWS D1.1 वेल्डिंग और फास्टनिंग मानकों का अनुपालन करने के लिए कैलिब्रेटेड टूल्स के साथ बोल्ट टॉर्क को दोबारा जांचें।
- केबल रूटिंग: पर्यावरणीय क्षति के जोखिम से बचने के लिए डिश के सिग्नल और पावर केबल को टावर के एकीकृत केबल प्रबंधन सिस्टम (या जाली संरचना पर संरक्षित पथों के माध्यम से) के माध्यम से रूट करें। सुनिश्चित करें कि कनेक्शन बिंदुओं पर केबल ठीक से इंसुलेटेड और वॉटरप्रूफ हैं।
- अंतिम निरीक्षण: स्थिरता की पुष्टि के लिए डिश, ब्रैकेट और कनेक्शन की दृश्य जांच करें। संरेखण और कार्यक्षमता को सत्यापित करने के लिए सिग्नल ट्रांसमिशन का परीक्षण करें। पूरे इंस्टॉलेशन के दौरान सुरक्षा प्रोटोकॉल (उदाहरण के लिए, श्रमिकों के लिए गिरने से सुरक्षा) का पालन करें।

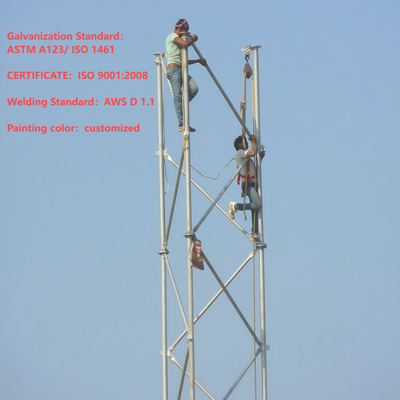

3 टांगों वाले ट्यूबलर स्टील टावर की मुख्य संरचना?

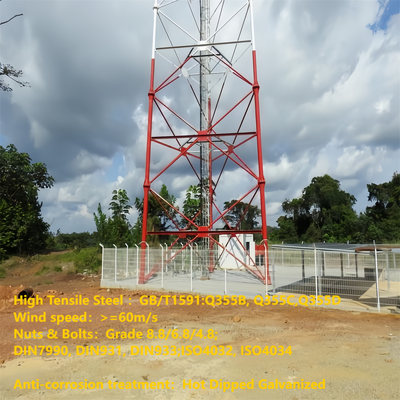

3-पैर वाले ट्यूबलर स्टील टॉवर की मुख्य संरचना एक स्व-सहायक, त्रिकोणीय-फ़्रेम वाली प्रणाली है जिसे स्थिरता, भार-वहन और वायुगतिकीय दक्षता के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
- तीन ऊर्ध्वाधर ट्यूबलर पैर: प्राथमिक लोड-असर तत्व, सीमलेस या वेल्डेड स्टील ट्यूब से बने (Q345B/ASTM A500 मानकों का अनुपालन)। त्रिकोणीय विन्यास में व्यवस्थित, ये पैर टावर के कुल वजन (उपकरण और पर्यावरणीय भार सहित) को नींव में स्थानांतरित करते हैं।
- ट्यूबलर जालीदार ट्रस: छोटी खोखली स्टील ट्यूब जो तीन मुख्य पैरों को क्षैतिज और तिरछे रूप से जोड़ती हैं। यह क्रिसक्रॉस ट्रस सिस्टम भार को समान रूप से वितरित करता है, संरचनात्मक कठोरता को बढ़ाता है, और हवा के प्रतिरोध को कम करता है, जिससे टॉवर की विशेषता जाली पैटर्न बनती है।
- पतला फ्रेम और निकला हुआ किनारा कनेक्शन: तेज हवाओं (200 किमी/घंटा तक) और भूकंप के खिलाफ प्रतिरोध को अनुकूलित करने के लिए टावर धीरे-धीरे आधार से शीर्ष (चौड़ा आधार, संकीर्ण शीर्ष) तक संकीर्ण हो जाता है। टॉवर खंडों को उच्च-तन्यता वाले बोल्ट वाले फ्लैंग्स के माध्यम से जोड़ा जाता है, जिससे सुरक्षित संयोजन सुनिश्चित होता है और रखरखाव जोखिम कम होता है।
ये घटक संरचनात्मक रीढ़ बनाते हैं, एकीकृत सहायक उपकरण (उदाहरण के लिए, प्लेटफ़ॉर्म, सीढ़ी) के साथ मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक समर्थन जोड़ते हैं।
मंच, सीढ़ी
ए. प्लेटफार्म
- उद्देश्य: MW डिश, एंटेना, सेंसर या अन्य उपकरणों को स्थापित करने, बनाए रखने या निरीक्षण करने के लिए एक स्थिर ऊंचे कार्यक्षेत्र के रूप में कार्य करता है। यह टावर तक पहुंच के दौरान श्रमिकों के लिए एक सुरक्षित विश्राम स्थल भी प्रदान करता है।
- प्रारुप सुविधाये: गैल्वनाइज्ड स्टील (संक्षारण प्रतिरोध के लिए एएसटीएम ए123 के अनुसार) से निर्मित और निर्दिष्ट ऊंचाई पर जाली संरचना में एकीकृत। श्रमिकों की स्थिरता के लिए गिरने से रोकने और गैर-फिसलन वाली सतहों के लिए सुरक्षा रेलिंग से सुसज्जित। टावर की समग्र भार-वहन क्षमता के अनुरूप, श्रमिकों, औजारों और उपकरणों के वजन का समर्थन करने के लिए इंजीनियर किया गया। टावर अनुभागों के बीच आसान आवाजाही के लिए एक्सेस हैच शामिल हो सकते हैं।
- मुख्य लाभ: रखरखाव कार्यों को सुव्यवस्थित करने, परिचालन दक्षता बढ़ाने के लिए उपकरण माउंटिंग बिंदुओं के पास रणनीतिक रूप से स्थित किया गया।
बी सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफॉर्म, उपकरण या ऊपरी खंड तक पहुंचने के लिए टावर पर चढ़ने की अनुमति देती है।
- प्रारुप सुविधाये: स्थायित्व और संक्षारण प्रतिरोध के लिए गैल्वनाइज्ड स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान दूरी वाले पायदान (उद्योग सुरक्षा मानकों के अनुसार)। गिरने के जोखिम को कम करने के लिए गिरने-रोधी तंत्र (उदाहरण के लिए, सुरक्षा हार्नेस के लिए केबल गाइड) से लैस - टावर के "एंटी-फ़ॉल सीढ़ी" डिज़ाइन विनिर्देश के अनुरूप। एक सुरक्षित, स्थिर पथ सुनिश्चित करते हुए, मुख्य पैरों या जाली ट्रस से लंबवत रूप से जुड़ा हुआ है।
- अनुपालन: सुरक्षा नियमों और टावर डिजाइन मानकों (उदाहरण के लिए, टीआईए-222-जी, जीबी 50017) के अनुरूप डिजाइन किया गया है, जो लंबवत पहुंच के दौरान श्रमिक सुरक्षा को प्राथमिकता देता है।
साथ में, प्लेटफ़ॉर्म और सीढ़ी उच्च-ऊंचाई वाले उपकरणों तक सुरक्षित, कुशल पहुंच को सक्षम करके, उद्योग की सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करके टॉवर की उपयोगिता को बढ़ाते हैं।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
ग्राहक का दौरा

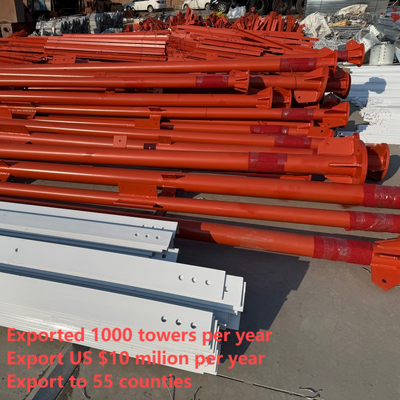

कोडांतरण,गैल्वनाइजिंग स्टील टॉवर परीक्षण
प्रमाणपत्र
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
अनुकूलित उत्पाद प्रकार और लाभ
सेल्फ सपोर्टिंग टावर
स्व-सहायक टावर आमतौर पर 4 लेग टावर का 3 लेग होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है। जहां तक कनेक्शन की बात है, ट्यूबलर टावर फ्लैंज से जुड़ा होता है, और एंगल स्टील टावर नट और बोल्ट से जुड़ा होता है।
विशेषताएँ:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टॉवर
ट्यूब टावर एक स्व-सहायक उच्च-मंजिला स्टील संरचना को संदर्भित करता है जिसमें स्टील पाइप से बने टावर कॉलम और त्रिकोणीय आकार में टावर बॉडी अनुभाग होता है। इसकी मुख्य विशेषता यह है कि तीन ट्यूब वाला टावर कॉलम स्टील पाइप से बना है और टावर बॉडी सेक्शन त्रिकोणीय आकार में है, जो एंगल स्टील से अलग एक ऊंची स्टील संरचना है।
मोनोपोल टावर
सिंगल ट्यूब टावर जिसे मोनोपोल टावर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने वाला, 9 से 18 वर्ग मीटर के छोटे क्षेत्र को कवर करने वाला, लागत प्रभावी, और अधिकांश निर्माण द्वारा अपनाया जाता है। टॉवर बॉडी अधिक उचित अनुभाग को अपनाती है, जो उच्च शक्ति बोल्ट के माध्यम से जुड़ा हुआ है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फ़ील्ड साइट के लिए अनुकूल हो सकता है।
गाइड टावर
गाइड टावर का स्वरूप अनोखा है, और इसकी सबसे बड़ी विशेषता स्टील गाइ वायर का उपयोग करके इसे मजबूत करना है। गाइड टावर एक सामान्य प्रकार का संचार टावर है जो किफायती और व्यावहारिक है। यह बाकियों की तुलना में हल्का और सस्ता है। भौगोलिक विस्तृत क्षेत्रों के लिए यह अत्यंत उपयुक्त है।
गार्ड टावर
वॉचटावर एक बहुक्रियाशील इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का अवलोकन करने और कई क्षेत्रों में महत्वपूर्ण भूमिका निभाने के लिए किया जाता है। इसका डिज़ाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और स्थापत्य शैली आमतौर पर आसपास के वातावरण के साथ समन्वयित होती है। अवलोकन टावर आमतौर पर कॉम्पैक्ट और टिकाऊ संरचनाओं के साथ टावर बॉडी, प्लेटफॉर्म, टावर और सीढ़ी से बने होते हैं।
छलावरण वृक्ष टॉवर
छलावरण वाला ट्री टॉवर भी बायोनिक ट्री टॉवर का एक प्रकार का कृत्रिम पेड़ है, जिसका आधार असली जैसा है, साथ ही सावधानीपूर्वक डिजाइन, जब दर्शनीय स्थलों, पार्क और चौराहे पर असली पेड़ों के बीच रखा जाता है, तो यह प्रकृति का एक हिस्सा होगा।
विशेषताएँ:
1. उत्तम संरचना और भव्य स्वरूप।
2. मजबूत संरचनात्मक स्थिरता और लंबे समय तक कामकाजी जीवन।
3. छोटा क्षेत्र कवर और बड़ा आर्थिक प्रभाव।
हमारी सेवाएँ
जियाओओ कं., लि. एक पेशेवर टेलीकॉम टावर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सर्वोत्तम संचार टावर प्रदान करने के लिए प्रतिबद्ध हैं। कई उत्पादों को संयुक्त राज्य अमेरिका, यूरोप और अन्य 55 विभिन्न काउंटियों में निर्यात किया गया है।
हम एंगल स्टील टावर, ट्यूब स्टील टावर, मोनोपोल टावर, पाइन ट्री टावर, गाइड टावर और गार्ड टावर के डिजाइन और निर्माता में विशेषज्ञ हैं। हमारे विभागों में डिज़ाइन, अनुसंधान एवं विकास, निरीक्षण, प्रयोगशाला, क्यूसी, गैल्वनीकरण और स्टील टावर विभाग शामिल हैं। हमारा कच्चा माल चीन की प्रसिद्ध स्टील मिलों से आता है: एचबीआईएस ग्रुप, बाओवु स्टील ग्रुप, शौगांग ग्रुप।
यदि आपको इसकी आवश्यकता है, तो हम चौबीसों घंटे आपका स्वागत करेंगे!
