| प्रोडक्ट का नाम: | 5जी सिग्नल बूस्ट के लिए 10एम 20एम मोनोपोल लो प्रोफाइल स्मॉल सेल कम्युनिकेशन टॉवर रूफटॉप माउंट | प्रमाणन: | ISO9001:2008 COC |
|---|---|---|---|
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | ऊंचाई: | 30 मीटर |
| जीवनभर: | 30 वर्ष से अधिक | बिजली से धातु चढ़ाने की क्रिया: | गर्म स्नान जस्ती |
| हवा की गति: | >=60एम/एस | हाइट्स: | 9-40मी |
| प्रकार: | दूरसंचार टॉवर | एंटीना ब्रैकेट: | 2-4 पीसी |
| इंस्टॉलेशन तरीका: | बोल्टेड असेंबली | रखरखाव: | कम |
| OEM: | ठीक है | एंटीना पोल: | 3-10 |
| नींव का प्रकार: | ठोस | सामान: | ग्राउंड एंकर |
| आकार: | पतला बेलनाकार | हवा का दबाव: | 0.35~0.45 केएन/एम2 |
| प्रमुखता देना: | 5जी एकाधिकार संचार टॉवर,कम प्रोफ़ाइल वाली छत पर एकाधिकार टावर,छोटे सेल सिग्नल बूस्ट टॉवर |
||

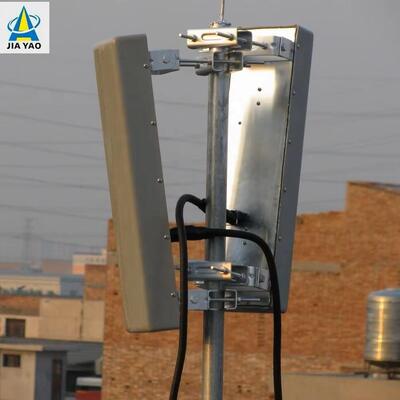

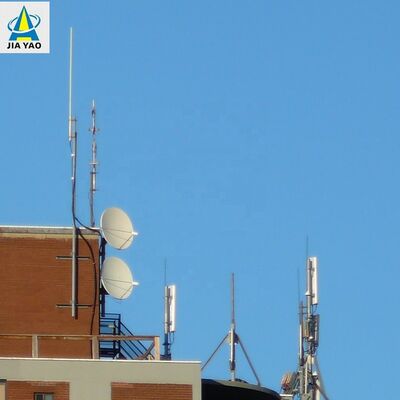

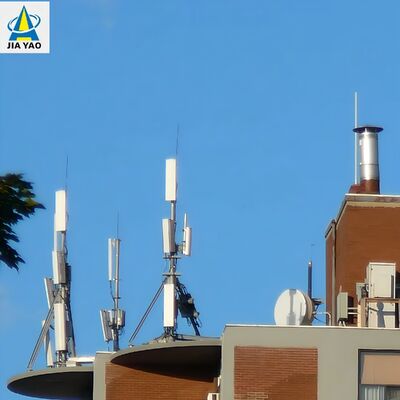

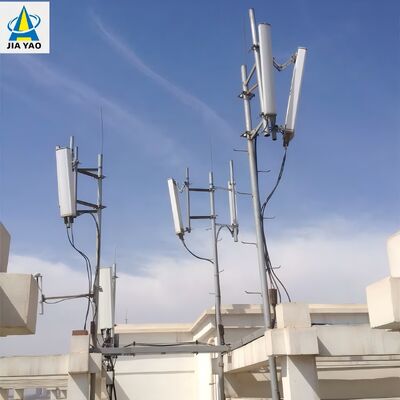

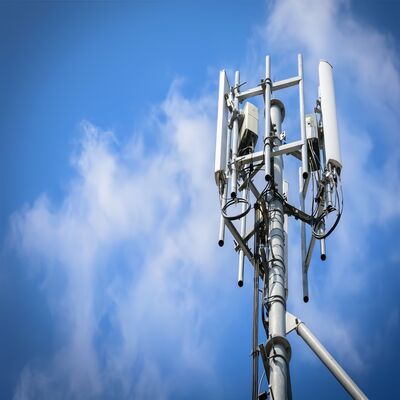

5जी सिग्नल बूस्ट के लिए 10एम 20एम मोनोपोल लो प्रोफाइल स्मॉल सेल कम्युनिकेशन टॉवर रूफटॉप माउंट
जियाओ कंपनी, लिमिटेड
उत्पाद वर्णन
1.मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्यभूमि); ब्रांड का नाम: जाओयाओ या ओईएम; मॉडल संख्या: टेलीकॉम टावर
सतह का उपचार: हॉट डिप गैल्वेनाइज्ड या पेंट किया हुआ।
2. पैकेजिंग एवं डिलिवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलिवरी: तियानजिन बंदरगाह से भुगतान के 20 दिन बाद भेज दिया गया
टावर के सदस्य: एक स्टील टावर को कई बंडलों में विभाजित किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
| डिज़ाइन | ||
| 1. डिज़ाइन कोड | एएनएसआई/टीआईए-222-जी/एच/एफ, एन 1991-1-4 और एन 1993-3-1 | |
| संरचना इस्पात | ||
| 2. ग्रेड | हल्का स्टील | उच्च तन्यता वाला स्टील |
| जीबी/टी 700:क्यू235बी, क्यू235सी, क्यू235डी | जीबी/टी1591:क्यू355बी, क्यू355सी, क्यू355डी | |
| एएसटीएम ए36 | एएसटीएम ए572 जीआर50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. हवा की गति डिज़ाइन करें | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | परिचालन गति पर 0.5 ~1.0 डिग्री | |
| 5. तनाव शक्ति (एमपीए) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति केवी (जे) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 मेवे | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 मेवे | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) | |
| 13. मानक | एडब्लूएस डी1.1 | |
| अंकन | ||
| 14. सदस्यों के चिन्हांकन की विधि | हाइड्रोलिक प्रेस मुद्रांकन | |
| galvanizing | ||
| 15. इस्पात अनुभागों का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए123 | |
| 16. बोल्ट और नट का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षा | ||
| 17. फ़ैक्टरी परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
⇔मोनोपोल टावर का मुख्य भाग क्या है?
मोनोपोल टावर का मुख्य भाग एक एकल, स्व-सहायक ठोस/अर्ध-ठोस शाफ्ट है जो टावर की मुख्य भार-वहन संरचना बनाता है, जिसे शहरी उपयोग के लिए तैयार किया गया है। यह आम तौर पर उच्च शक्ति वाली रोल्ड स्टील प्लेटों (क्यू345बी/एएसटीएम ए500 ग्रेड बी) से निर्मित होता है और इसमें पवन भार प्रतिरोध (180 किमी/घंटा तक) को अनुकूलित करने के लिए एक पतला डिजाइन (शीर्ष पर थोड़ा संकीर्ण) के साथ एक बेलनाकार या वेल्डेड बहुभुज आकार (टावर ऊंचाई के अनुसार व्यास 0.5-2 मीटर) होता है। इसकी ऊंचाई 10 मीटर से 60 मीटर (5जी माइक्रोस्टेशन या शहरी संचार केंद्रों के लिए अनुकूलन योग्य) तक होती है, और यह मोनोपोल टावर के सभी सहायक घटकों को एकीकृत करने के लिए मूलभूत ढांचे के रूप में कार्य करती है।
⇔मोनोपोल टावर का बॉटम फ्लैंज, सीढ़ी और प्लेटफार्म क्या है?
1.बॉटम फ़्लैंज: यह मोनोपोल के मुख्य शाफ्ट के आधार पर वेल्डेड एक हेवी-ड्यूटी स्टील घटक है, जो टावर बॉडी और कंक्रीट नींव के बीच महत्वपूर्ण कनेक्शन के रूप में कार्य करता है। उच्च शक्ति वाले स्टील (मुख्य बॉडी से मेल खाते हुए) से बना और जंग रोधी प्रक्रियाओं से उपचारित, यह टॉवर को लंबवत रूप से सुरक्षित करने और पूरे संरचनात्मक और उपकरण भार को जमीन पर स्थानांतरित करने के लिए नींव के एंकर बोल्ट के साथ संरेखित होता है, जिससे टॉवर की समग्र स्थिरता सुनिश्चित होती है।
2.सीढ़ी: यह एक अंतर्निर्मित आंतरिक चढ़ाई वाली सीढ़ी है जो मोनोपोल के मुख्य शाफ्ट में एकीकृत है, जो संक्षारण प्रतिरोधी गैल्वेनाइज्ड स्टील से निर्मित है और एक पेशेवर गिरावट-गिरफ्तारी प्रणाली से सुसज्जित है। विशेष रूप से प्रमाणित रखरखाव कर्मियों के लिए, यह टावर निरीक्षण, उपकरण स्थापना और मरम्मत के लिए एक सुरक्षित लंबवत पहुंच पथ प्रदान करता है, और इसकी अखंडता नियमित टावर रखरखाव का मुख्य फोकस है।
3.प्लेटफ़ॉर्म: मोनोपोल टॉवर कॉम्पैक्ट, एकीकृत स्टील प्लेटफ़ॉर्म (प्रोजेक्ट की ज़रूरतों के अनुसार अनुकूलित) से सुसज्जित है जो मुख्य शाफ्ट पर निर्दिष्ट ऊंचाई पर लगाए गए हैं। स्थायित्व के लिए गैल्वनाइज्ड स्टील से निर्मित, ये प्लेटफॉर्म दूरसंचार उपकरण (जैसे, 5जी एंटेना, माइक्रोवेव डिवाइस) और निगरानी गियर को स्थापित करने, बनाए रखने और निरीक्षण करने के लिए स्थिर कार्यस्थल के रूप में काम करते हैं। मोनोपोल के अल्ट्रा-कॉम्पैक्ट फ़ुटप्रिंट को फिट करने के लिए डिज़ाइन किया गया, वे टॉवर के चिकने, विनीत शहरी डिज़ाइन से समझौता किए बिना परिचालन सुविधा को अधिकतम करते हैं।
⇔हॉट डिप गैल्वेनाइज्ड के बाद मोनोपोल टावर का मुख्य भाग क्या है?
हॉट डिप गैल्वनीकरण के बाद, मोनोपोल टावर का मुख्य भाग एक पतला डिज़ाइन के साथ कोर सिंगल बेलनाकार/बहुभुज स्टील शाफ्ट (उच्च शक्ति वाले रोल्ड स्टील प्लेट Q345B/ASTM A500 ग्रेड बी से बना) रहता है, और इसका संरचनात्मक आकार, आयाम और लोड-असर प्रदर्शन पूरी तरह से संरक्षित होता है। मुख्य परिवर्तन यह है कि इसकी पूरी स्टील सतह एएसटीएम ए123 मानक के अनुपालन में एक समान, घने जस्ता कोटिंग से ढकी हुई है। यह गैल्वेनाइज्ड परत एक संक्षारण प्रतिरोधी बाधा बनाती है जो स्टील सब्सट्रेट को शहरी प्रदूषकों, नमी और बाहरी पर्यावरणीय क्षरण से प्रभावी ढंग से बचाती है, जिससे मुख्य निकाय की सेवा जीवन 25 वर्षों से अधिक हो जाती है। गैल्वनाइज्ड मुख्य बॉडी मूल स्टील शाफ्ट की संरचनात्मक कठोरता को भी बनाए रखती है, और सभी वेल्डेड जोड़ों (एडब्ल्यूएस डी1.1-अनुपालक) को समान रूप से गैल्वेनाइज्ड किया जाता है ताकि लगातार जंग-रोधी प्रदर्शन और टावर बॉडी की समग्र संरचनात्मक अखंडता सुनिश्चित की जा सके।
