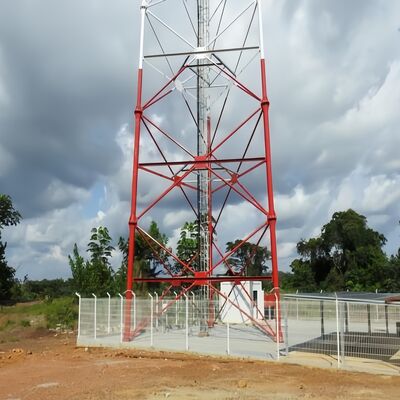

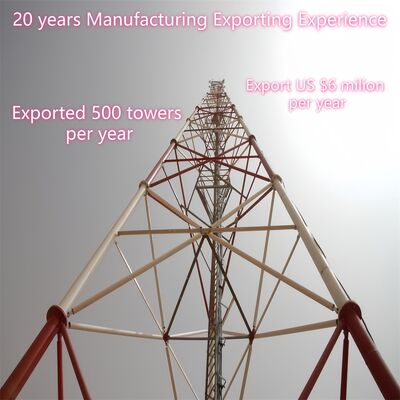

दूरसंचार माइक्रोवेव निगरानी अवलोकन और सुरक्षा अनुप्रयोगों के लिए इंजीनियर 30M 3 पैर ट्यूबलर स्टील टॉवर
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित इस्पात टावरों के डिजाइन और निर्माण में विशेषज्ञ हैं।नीचे उत्पाद की विस्तृत जानकारी दी गई हैः
1. कुंजी विवरण:
उत्पत्ति स्थानः हेबेई, चीन (मुख्य भूमि); ब्रांड नामः Jaoyao या OEM; मॉडल संख्याः टेलीकॉम टॉवर
सतह उपचारः गर्म डुबकी जस्ती या चित्रित।
2पैकेजिंग और वितरण:
पैकेजिंग विवरण: ग्राहक की आवश्यकताओं के अनुसार टेलीकॉम टॉवर को गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवरीःतिआनजिन बंदरगाह से भुगतान के बाद 20 दिनों में भेज दिया
टावर के सदस्य: एक इस्पात टावर को कई बंडलों में अलग किया जाता है।
बोल्टः पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा
| डिजाइन |
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1
|
| संरचना स्टील |
| 2ग्रेड |
हल्के स्टील |
उच्च तन्यता वाला इस्पात |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| एएसटीएम ए३६ |
एएसटीएम ए 572 ग्रेड 50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. अनुमेय विचलन |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता शक्ति (एमपीए) |
360~510 |
470 ~ 630 |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) |
355 |
235 |
| 7लम्बाई (%) |
20 |
24 |
| 8. टक्कर की ताकत KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| बोल्ट और नट्स |
| 9ग्रेड |
चौथी श्रेणी।8, 6.8, 8.8 |
| 10यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
आईएसओ 898-1 |
| 10.2 अखरोट |
आईएसओ 898-2 |
| 10.3 वाशर |
आईएसओ 6507-1 |
| 11आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 अखरोट |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) |
| 13मानक |
एडब्ल्यूएस डी1.1 |
| चिह्नित करना |
| 14. अंगों की चिह्नित करने की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| जस्तीकरण |
| 15. इस्पात वर्गों के गैल्वनाइजेशन मानक |
आईएसओ 1461 या एएसटीएम A123 |
| 16बोल्ट और नट्स का गैल्वनाइजेशन मानक |
आईएसओ 1461 या एएसटीएम ए153 |
| परीक्षण |
| 17कारखाना परीक्षण |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), शीत झुकने,
पूर्व परीक्षण, हथौड़ा परीक्षण |
| क्षमता |
| 18अधिकतम उत्पादन क्षमता |
50,000 टन प्रति वर्ष |
तीन पैरों वाले पाइपलेस इस्पात टावर की अंतिम संरचना क्या है?
तीन पैरों वाले ट्यूबलर स्टील टॉवर की जाली संरचना एक ट्रस-जैसी फ्रेमवर्क है जो टॉवर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ती है।छोटे खोखले स्टील के ट्यूबों से बना (मुख्य पैर सामग्री के अनुरूप), उदाहरण के लिए, सीमलेस/वेल्डेड स्टील ट्यूब), ये जाली सदस्य तीन पैरों के बीच क्रॉसक्रॉस क्षैतिज और विकर्ण कनेक्शन बनाते हैं,टावर की ऊँचाई भर में एक त्रिकोणीय जाल-जैसा पैटर्न बनानायह संरचना टावर के कॉपर डिजाइन (नीचे चौड़ा, ऊपर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टावर का वजन, उपकरण का वजन) और पार्श्व बल (हवा, हवा, हवा) को वितरित किया जा सके।भूकंपीय गतिविधि) समान रूप से तीन पैरों में. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsइसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग उच्च भार सहन क्षमता बनाए रखते हुए संरचना को हल्का सुनिश्चित करता है।

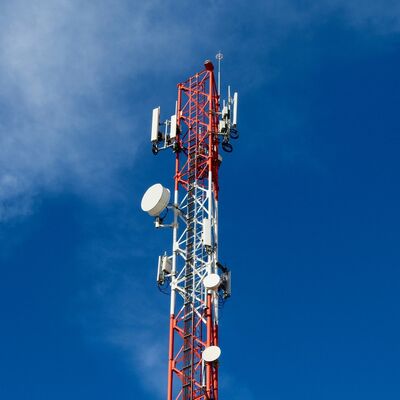

3 पैरों वाले पाइपलेस स्टील टावर पर मेगावाट डिश को कैसे लगाया जाए?
एक माइक्रोवेव (एमडब्ल्यू) डिश को 3 पैरों वाले ट्यूबलर स्टील टॉवर पर माउंट करना एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है जो टॉवर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप हैः
- स्थापना पूर्व सत्यापन: यह सुनिश्चित करने के लिए कि यह मेगावाट डिश, माउंटिंग हार्डवेयर और संबंधित भारों का समर्थन कर सकता है, टॉवर की लोड-असर क्षमता (टीआईए-222-जी और जीबी 50017 मानकों के अनुसार) की पुष्टि करें।संरचनात्मक अखंडता के लिए टॉवर के पूर्व-स्थापित एंटीना ब्रैकेट (एकीकृत सामान) की जांच करें.
- ब्रैकेट तैयार करना: टावर के समर्पित एंटीना ब्रैकेट (या ट्यूबलर ग्रिड के साथ संगत कस्टम निर्मित ब्रैकेट) का उपयोग करें और उन्हें ग्रेड 8 का उपयोग करके टावर के मुख्य पैरों या ग्रिड ट्रस में सुरक्षित करें।8 उच्च शक्ति वाले बोल्ट (आईएसओ 898)सुनिश्चित करें कि ब्रैकेटों को इच्छित बिंदु-से-बिंदु संचार पथ के साथ संरेखित किया गया है और निर्दिष्ट टोक़ तक कस लिया गया है।
- डिश उठाना और उसे रखने की विधि: मेगावाट की डिश को लक्ष्य ऊंचाई तक (आमतौर पर टॉवर के ऊपरी भागों के पास या रखरखाव प्लेटफॉर्म पर) उठाने के लिए क्रेन या विशेष उठाने वाले उपकरण का उपयोग करें।रिसीवर/प्रसारण अंत बिंदु के साथ संरेखित करने के लिए डिश के एजिमुथ और ऊंचाई को समायोजित करें, सटीकता के लिए लेजर संरेखण उपकरण का उपयोग करना।
- सुरक्षित बंधन: संगत हार्डवेयर का उपयोग करके घुड़सवार ब्रैकेट के लिए एमडब्ल्यू डिश को संलग्न करें, एक तंग, अस्थिरता मुक्त कनेक्शन सुनिश्चित करें। एडब्ल्यूएस डी 1 का अनुपालन करने के लिए कैलिब्रेटेड टूल्स के साथ बोल्ट टॉर्क को फिर से जांचें।वेल्डिंग और लगाव के मानक.
- केबल रूटिंग: पर्यावरण क्षति के संपर्क से बचने के लिए टावर के एकीकृत केबल प्रबंधन प्रणालियों (या जाली संरचना पर संरक्षित मार्गों के साथ) के माध्यम से डिश के संकेत और बिजली केबलों को रूट करें।सुनिश्चित करें कि कनेक्शन बिंदुओं पर केबलों को उचित रूप से अछूता और जलरोधक किया गया है.
- अंतिम निरीक्षण: स्थिरता की पुष्टि करने के लिए डिश, ब्रैकेट और कनेक्शन की दृश्य जांच करें। संरेखण और कार्यक्षमता की पुष्टि करने के लिए संकेत संचरण का परीक्षण करें। सुरक्षा प्रोटोकॉल का पालन करें (जैसे,पूरे संयंत्र में श्रमिकों के लिए गिरने की सुरक्षा.
3 पैरों वाले पाइपलेस स्टील टॉवर की मुख्य संरचना?
तीन पैरों वाले ट्यूबलर स्टील टॉवर की मुख्य संरचना एक स्व-सहायक, त्रिकोणीय-फ्रेम प्रणाली है जो स्थिरता, भार-रहन और वायुगतिकीय दक्षता के लिए डिज़ाइन की गई है,जिसमें तीन मुख्य घटक होते हैं:
- तीन ऊर्ध्वाधर नलीदार पैर: प्राथमिक भारवाहक तत्व, निर्बाध या वेल्डेड स्टील ट्यूबों से बने (Q345B/ASTM A500 मानकों के अनुरूप) त्रिकोणीय विन्यास में व्यवस्थित,ये पैर टावर के कुल वजन (सजावट और पर्यावरणीय भार सहित) को नींव पर स्थानांतरित करते हैं।.
- ट्यूबलर ग्रिड ट्रेस: छोटे खोखले स्टील के ट्यूब जो तीन मुख्य पैरों को क्षैतिज और विकर्ण रूप से जोड़ते हैं। यह क्रॉसक्रॉस ट्रस सिस्टम भार को समान रूप से वितरित करता है, संरचनात्मक कठोरता को बढ़ाता है,और हवा के प्रतिरोध को कम करता हैटावर का विशिष्ट जालीदार पैटर्न बनता है।
- तंग फ्रेम और फ्लैंज कनेक्शन: मजबूत हवाओं (200 किमी/घंटे तक) और भूकंपों के प्रतिरोधी क्षमता को अधिकतम करने के लिए टावर आधार से ऊपर की ओर धीरे-धीरे संकुचित होता है (व्यापक आधार, संकुचित शीर्ष) ।टावर खंडों को उच्च-तन्यता वाले बोल्ट फ्लैंग्स के माध्यम से जोड़ा जाता है, सुरक्षित असेंबली सुनिश्चित करने और रखरखाव जोखिमों को कम करने के लिए।
ये घटक संरचनात्मक रीढ़ की हड्डी का निर्माण करते हैं, जिसमें एकीकृत सहायक उपकरण (जैसे, प्लेटफार्म, सीढ़ी) मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक समर्थन जोड़ते हैं।
मंच, सीढ़ी
ए. प्लेटफार्म
- उद्देश्य: मेगावाट डिश, एंटीना, सेंसर या अन्य उपकरणों की स्थापना, रखरखाव या निरीक्षण के लिए एक स्थिर ऊंचा कार्यक्षेत्र के रूप में कार्य करता है।यह टावर तक पहुँचने के दौरान श्रमिकों के लिए एक सुरक्षित विश्राम स्थल भी प्रदान करता है.
- डिजाइन की विशेषताएं: जस्ती इस्पात से निर्मित (संक्षारण प्रतिरोध के लिए ASTM A123 के अनुसार) और निर्दिष्ट ऊंचाइयों पर जाली संरचना में एकीकृत।श्रमिकों की स्थिरता के लिए गिरने और गैर फिसलने वाली सतहों को रोकने के लिए सुरक्षा रेलिंग से लैस. श्रमिकों, औजारों और उपकरणों के वजन का समर्थन करने के लिए डिज़ाइन किया गया है, जो कि टॉवर की समग्र भार-वाहक क्षमता के अनुरूप है। टॉवर वर्गों के बीच आसान आवाजाही के लिए एक्सेस लुक शामिल कर सकते हैं।
- मुख्य लाभ: रखरखाव कार्यों को सुव्यवस्थित करने और परिचालन दक्षता बढ़ाने के लिए उपकरण माउंटिंग बिंदुओं के पास रणनीतिक रूप से स्थित है।
B. सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफार्मों, उपकरणों या ऊपरी वर्गों तक पहुंचने के लिए टॉवर पर चढ़ने की अनुमति देती है।
- डिजाइन की विशेषताएं: टिकाऊपन और संक्षारण प्रतिरोध के लिए जस्ती स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान रूप से दूरी वाले पायदानों (उद्योग सुरक्षा मानकों के अनुसार) के साथ।., सुरक्षा हार्नेस के लिए केबल गाइड) गिरने के जोखिम को कम करने के लिए टावर की "विरोधी गिरने की सीढ़ी" डिजाइन विनिर्देश के अनुरूप।एक सुरक्षित, स्थिर पथ।
- अनुपालन: सुरक्षा नियमों और टॉवर डिजाइन मानकों (जैसे, टीआईए-222-जी, जीबी 50017) के अनुरूप डिजाइन किया गया है, ऊर्ध्वाधर पहुंच के दौरान श्रमिकों की सुरक्षा को प्राथमिकता देते हुए।
मंच और सीढ़ी के साथ मिलकर, उच्च ऊंचाई वाले उपकरणों तक सुरक्षित और कुशल पहुंच को सक्षम करके, टॉवर की उपयोगिता में वृद्धि होती है।उद्योग सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करना.
अधिक जानकारी के लिए कृपया यहाँ क्लिक करें!
ग्राहक यात्राएं
इकट्ठा करना,जस्ती इस्पात टावर परीक्षण
प्रमाणपत्र
अधिक जानकारी के लिए कृपया यहाँ क्लिक करें!
अनुकूलित उत्पाद प्रकार और लाभ
स्व-सहायता टावर
स्व-समर्थन टॉवर आमतौर पर 3 लेग का 4 लेग टॉवर होता है, और इसकी सामग्री स्टील पाइप या कोण स्टील होती है।और कोण इस्पात टॉवर नट और बोल्ट से जुड़ा हुआ है.
विशेषताएं:
1. हवा के भार का छोटा गुणांक, हवा का मजबूत प्रतिरोध.
2- भूमि संसाधनों को बचाना, सुविधाजनक स्थान।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टॉवर
ट्यूब टावर एक स्व-समर्थन उच्च वृद्धि वाली इस्पात संरचना को संदर्भित करता है जिसमें इस्पात पाइपों से बने टावर स्तंभ और त्रिकोणीय आकार में टावर शरीर अनुभाग होता है।इसकी मुख्य विशेषता यह है कि तीन ट्यूब टॉवर कॉलम स्टील पाइप से बना है और टॉवर शरीर अनुभाग एक त्रिकोणीय आकार में है, जो कि कोण स्टील से भिन्न एक ऊंची इस्पात संरचना है।
मोनोपोल टॉवर
सिंगल ट्यूब टॉवर, जिसे मोनोपोल टॉवर भी कहा जाता है, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, सुंदर उपस्थिति के साथ, 9 से 18 वर्ग मीटर के छोटे क्षेत्र को कवर करता है, लागत प्रभावी है,और निर्माण के बहुमत द्वारा अपनाया जाता है. टॉवर शरीर अधिक उचित अनुभाग को अपनाता है, जो उच्च शक्ति बोल्ट के माध्यम से जुड़ा हुआ है। इसमें आसान स्थापना की विशेषताएं हैं और विभिन्न जटिल क्षेत्र साइट के अनुकूल हो सकती हैं।
गाइड टावर
गुइएड टॉवर का एक नया रूप है और इसकी सबसे बड़ी विशेषता स्टील गुइएड तार का उपयोग करके मजबूत की जाती है। गुइएड टॉवर एक आम प्रकार का संचार टॉवर है जो कि आर्थिक और व्यावहारिक है।यह दूसरों से हल्का और सस्ता है।यह व्यापक भौगोलिक क्षेत्रों के लिए बहुत उपयुक्त है।
गार्ड टॉवर
चौकी एक बहुउद्देश्यीय इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का अवलोकन करने के लिए किया जाता है और यह कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है।इसका डिजाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वित होती है। अवलोकन टॉवर आमतौर पर टॉवर निकायों, प्लेटफार्मों, टावरों और सीढ़ियों से बने होते हैं,कॉम्पैक्ट और टिकाऊ संरचनाओं के साथ.
झाँका हुआ टावर
छलावरण पेड़ टॉवर भी एक प्रकार का कृत्रिम पेड़ है Bionic पेड़ टॉवर, एक असली एक की तरह आधार पर, प्लस बारीकी से डिजाइन, जब दर्शनीय स्थल के क्षेत्र में असली पेड़ों के बीच रखा,पार्क और चौक, यह प्रकृति का हिस्सा होगा।
विशेषताएं:
1. उत्कृष्ट संरचना और भव्य उपस्थिति.
2मजबूत संरचनात्मक स्थिरता और लंबे कार्य जीवन।
3- छोटे क्षेत्रफल और बड़ा आर्थिक प्रभाव।
हमारी सेवाएँ
JIAYAO CO., LTD. एक पेशेवर दूरसंचार टॉवर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सबसे अच्छा संचार टॉवर प्रदान करने के लिए प्रतिबद्ध हैं।कई उत्पादों का निर्यात अमेरिका में किया गया है।, यूरोप और अन्य 55 अलग-अलग काउंटी।
हम कोण इस्पात टॉवर, ट्यूब इस्पात टॉवर, एकाधिकार टॉवर, पाइन टावर, guyed टॉवर और गार्ड टॉवर के डिजाइन और निर्माण में विशेषज्ञता प्राप्त है। हमारे विभागों डिजाइन, अनुसंधान एवं विकास, निरीक्षण,प्रयोगशालाहमारे कच्चे माल चीन में प्रसिद्ध इस्पात मिलों से आते हैंः एचबीआईएस समूह, बाओवू इस्पात समूह, शोगांग समूह।
यदि आपको इसकी आवश्यकता है, तो हम आपका दिन में 24 घंटे स्वागत करेंगे!
