16 24 32M न्यूनतम रखरखाव 3 लेग्ड ट्यूबलर गैल्वेनाइज्ड स्टील आउटडोर 5G 4G सैटेलाइट लो केयर टेलीकॉम टावर
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए कस्टम-निर्मित स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञता रखते हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
1. मुख्य विवरण:
उत्पत्ति का स्थान: हेबेई, चीन (मुख्य भूमि); ब्रांड का नाम: जियाओ या ओईएम; मॉडल संख्या: टेलीकॉम टावर
सतह उपचार: हॉट डिप गैल्वेनाइज्ड या पेंटेड।
2. पैकेजिंग और डिलीवरी:
पैकेजिंग विवरण: टेलीकॉम टावर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
डिलीवर: भुगतान के 20 दिनों के भीतर तियानजिन बंदरगाह से भेज दिया जाएगा
टावर सदस्य: एक स्टील टावर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
3. तकनीकी डेटा
| डिजाइन |
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1
|
| संरचनात्मक स्टील |
| 2. ग्रेड |
माइल्ड स्टील |
हाई टेंसाइल स्टील |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

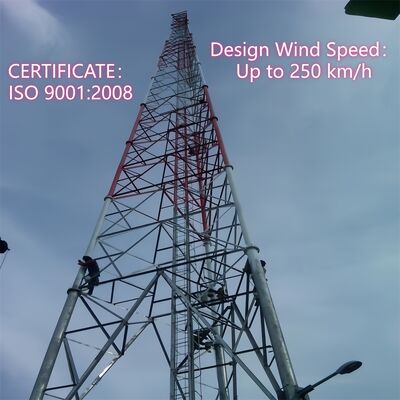

| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता ताकत (Mpa) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
355 |
235 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
ISO 898-1 |
| 10.2 नट |
ISO 898-2 |
| 10.3 वाशर |
ISO 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 नट |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) |
| 13. मानक |
AWS D1.1 |
| मार्किंग |
| 14. सदस्यों की मार्किंग की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| गैल्वनाइजिंग |
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक |
ISO 1461 या ASTM A123 |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक |
ISO 1461 या ASTM A153 |
| परीक्षण |
| 17. फैक्ट्री टेस्ट |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग,
प्रीस टेस्ट, हैमर टेस्ट |
| क्षमता |
| 18. अधिकतम उत्पादन क्षमता |
50,000 टन प्रति वर्ष |

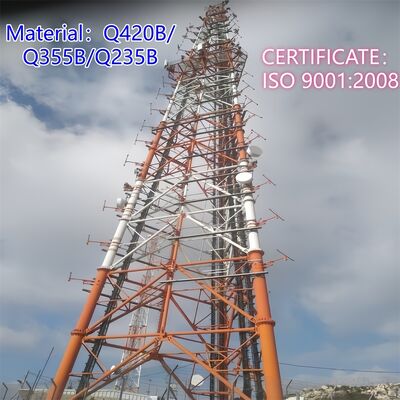

3 लेग्ड ट्यूबलर स्टील टावर की जाली संरचना क्या है?
3-लेग्ड ट्यूबलर स्टील टावर की जाली संरचना एक ट्रस-जैसी ढांचा है जो टावर के तीन ऊर्ध्वाधर ट्यूबलर पैरों को जोड़ता है। छोटे खोखले स्टील ट्यूबों (मुख्य पैर सामग्री के अनुरूप, जैसे, सीमलेस/वेल्डेड स्टील ट्यूब) से बना, ये जाली सदस्य तीन पैरों के बीच क्षैतिज और विकर्ण कनेक्शन बनाते हैं, जिससे टावर की ऊंचाई में एक त्रिकोणीय वेब-जैसी पैटर्न बनता है। यह संरचना टावर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) के साथ मिलकर काम करती है ताकि ऊर्ध्वाधर भार (टावर का वजन, उपकरण का वजन) और पार्श्व बलों (हवा, भूकंपीय गतिविधि) को तीन पैरों में समान रूप से वितरित किया जा सके। ट्यूबलर जाली न केवल संरचनात्मक कठोरता और स्थिरता को बढ़ाती है, बल्कि वायुगतिकीय प्रदर्शन को भी अनुकूलित करती है - पारंपरिक कोणीय स्टील जाली संरचनाओं की तुलना में हवा के खिंचाव को 30% तक कम करती है - जिससे टावर कठोर या हवा वाले वातावरण के लिए अत्यधिक अनुकूल हो जाता है। इसके अतिरिक्त, ट्यूबलर सदस्यों का उपयोग संरचना को हल्का सुनिश्चित करता है जबकि उच्च भार-वहन क्षमता बनाए रखता है।

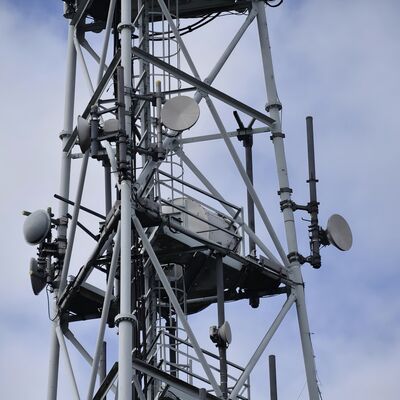

3 लेग्ड ट्यूबलर स्टील टावर पर एमडब्ल्यू डिश कैसे माउंट करें?
3-लेग्ड ट्यूबलर स्टील टावर पर माइक्रोवेव (एमडब्ल्यू) डिश को माउंट करना टावर के संरचनात्मक डिजाइन और उद्योग मानकों के अनुरूप एक सुरक्षित, मानकीकृत प्रक्रिया का पालन करता है:
- पूर्व-स्थापना सत्यापन: एमडब्ल्यू डिश, माउंटिंग हार्डवेयर और संबंधित भारों का समर्थन करने के लिए टावर की भार-वहन क्षमता (TIA-222-G और GB 50017 मानकों के प्रति) की पुष्टि करें। संरचनात्मक अखंडता के लिए टावर के पूर्व-स्थापित एंटीना ब्रैकेट (एकीकृत सहायक उपकरण) का निरीक्षण करें।
- ब्रैकेट तैयारी: टावर के समर्पित एंटीना ब्रैकेट (या ट्यूबलर जाली के साथ संगत कस्टम-निर्मित ब्रैकेट) का उपयोग करें और उन्हें ग्रेड 8.8 उच्च-शक्ति बोल्ट (ISO 898) का उपयोग करके टावर के मुख्य पैरों या जाली ट्रस से सुरक्षित करें। सुनिश्चित करें कि ब्रैकेट इच्छित बिंदु-से-बिंदु संचार पथ के साथ संरेखित हैं और निर्दिष्ट टॉर्क तक कसे हुए हैं।
- डिश लिफ्टिंग और पोजिशनिंग: एमडब्ल्यू डिश को लक्षित ऊंचाई (आमतौर पर टावर के ऊपरी खंडों के पास या रखरखाव मंच पर) तक ले जाने के लिए क्रेन या विशेष उठाने वाले उपकरणों का उपयोग करें। प्राप्तकर्ता/ट्रांसमिटिंग एंडपॉइंट के साथ संरेखित करने के लिए डिश के अज़ीमुथ और ऊंचाई को समायोजित करें, सटीकता के लिए लेजर संरेखण उपकरणों का उपयोग करें।
- सुरक्षित फास्टनिंग: संगत हार्डवेयर का उपयोग करके माउंटेड ब्रैकेट में एमडब्ल्यू डिश संलग्न करें, एक तंग, हिलने-डुलने-मुक्त कनेक्शन सुनिश्चित करें। AWS D1.1 वेल्डिंग और फास्टनिंग मानकों का पालन करने के लिए कैलिब्रेटेड उपकरणों के साथ बोल्ट टॉर्क की फिर से जांच करें।
- केबल रूटिंग: पर्यावरणीय क्षति से बचाने के लिए टावर के एकीकृत केबल प्रबंधन प्रणालियों (या जाली संरचना पर संरक्षित पथों के साथ) के माध्यम से डिश के सिग्नल और पावर केबल रूट करें। सुनिश्चित करें कि कनेक्शन बिंदुओं पर केबल ठीक से इंसुलेटेड और वाटरप्रूफ हैं।
- अंतिम निरीक्षण: स्थिरता की पुष्टि करने के लिए डिश, ब्रैकेट और कनेक्शन का दृश्य निरीक्षण करें। संरेखण और कार्यक्षमता को सत्यापित करने के लिए सिग्नल ट्रांसमिशन का परीक्षण करें। स्थापना के दौरान सुरक्षा प्रोटोकॉल (जैसे, श्रमिकों के लिए गिरावट से सुरक्षा) का पालन करें।

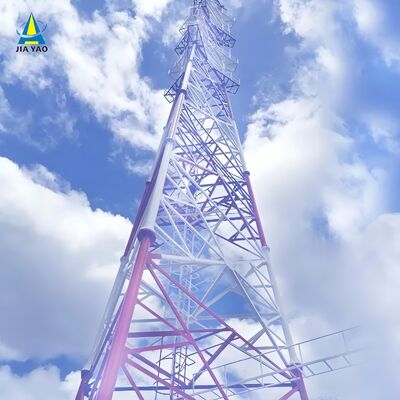

3 लेग्ड ट्यूबलर स्टील टावर की मुख्य संरचना?
3-लेग्ड ट्यूबलर स्टील टावर की मुख्य संरचना एक स्व-समर्थित, त्रिकोणीय-फ्रेम वाली प्रणाली है जिसे स्थिरता, भार-वहन और वायुगतिकीय दक्षता के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
- तीन ऊर्ध्वाधर ट्यूबलर पैर: प्राथमिक भार-वहन तत्व, सीमलेस या वेल्डेड स्टील ट्यूबों (Q345B/ASTM A500 मानकों के अनुरूप) से बने। त्रिकोणीय विन्यास में व्यवस्थित, ये पैर टावर के कुल वजन (उपकरण और पर्यावरणीय भार सहित) को नींव में स्थानांतरित करते हैं।
- ट्यूबलर जाली ट्रस: छोटे खोखले स्टील ट्यूब जो तीन मुख्य पैरों को क्षैतिज और विकर्ण रूप से जोड़ते हैं। यह क्रिसक्रॉस ट्रस प्रणाली भार को समान रूप से वितरित करती है, संरचनात्मक कठोरता को बढ़ाती है, और हवा के प्रतिरोध को कम करती है, जिससे टावर का विशिष्ट जाली पैटर्न बनता है।

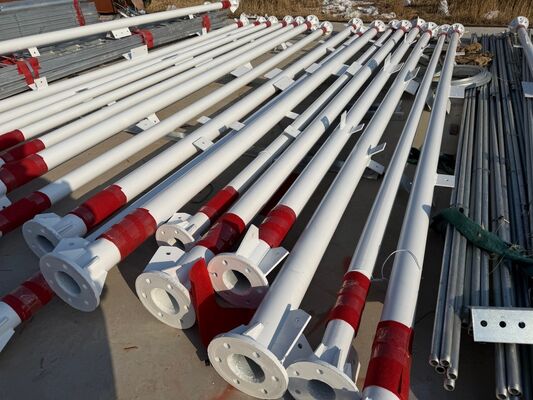

- टेपर्ड फ्रेम और फ्लैंज कनेक्शन: टावर मजबूत हवाओं (200 किमी/घंटा तक) और भूकंपों के खिलाफ अनुकूलित प्रतिरोध के लिए आधार से शीर्ष तक धीरे-धीरे संकरा होता है (आधार चौड़ा, शीर्ष संकीर्ण)। टावर खंडों को उच्च-तन्यता बोल्ट वाले फ्लैंज के माध्यम से जोड़ा जाता है, जो सुरक्षित असेंबली सुनिश्चित करता है और रखरखाव जोखिमों को कम करता है।
ये घटक संरचनात्मक रीढ़ बनाते हैं, जिसमें एकीकृत सहायक उपकरण (जैसे, प्लेटफॉर्म, सीढ़ी) मुख्य संरचना की अखंडता से समझौता किए बिना कार्यात्मक समर्थन जोड़ते हैं।

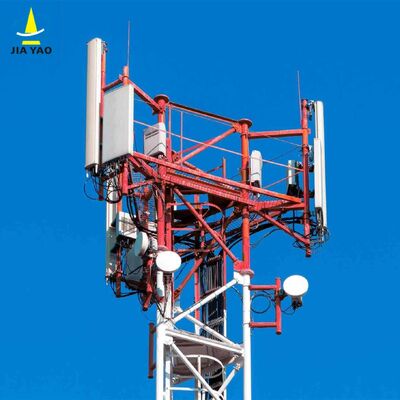

प्लेटफ़ॉर्म, सीढ़ी
ए. प्लेटफ़ॉर्म
- उद्देश्य: एमडब्ल्यू डिश, एंटीना, सेंसर या अन्य उपकरणों को स्थापित करने, बनाए रखने या निरीक्षण करने के लिए एक स्थिर ऊंचा कार्यक्षेत्र के रूप में कार्य करता है। यह टावर एक्सेस के दौरान श्रमिकों के लिए एक सुरक्षित आराम बिंदु भी प्रदान करता है।
- डिजाइन सुविधाएँ: गैल्वेनाइज्ड स्टील (जंग प्रतिरोध के लिए ASTM A123 के अनुसार) से निर्मित और निर्दिष्ट ऊंचाइयों पर जाली संरचना में एकीकृत। गिरने से बचाने के लिए सुरक्षा रेलिंग और कार्यकर्ता स्थिरता के लिए नॉन-स्लिप सतहों से सुसज्जित। श्रमिकों, उपकरणों और उपकरणों के वजन का समर्थन करने के लिए इंजीनियर किया गया है, जो टावर की समग्र भार-वहन क्षमता के अनुरूप है। टावर खंडों के बीच आसान आवाजाही के लिए एक्सेस हैच शामिल हो सकते हैं।
- मुख्य लाभ: रखरखाव कार्यों को सुव्यवस्थित करने के लिए उपकरण माउंटिंग बिंदुओं के पास रणनीतिक रूप से स्थित, परिचालन दक्षता को बढ़ाता है।
बी. सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा एक्सेस प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफार्मों, उपकरणों या ऊपरी खंडों तक पहुंचने के लिए टावर पर चढ़ने की अनुमति देती है।
- डिजाइन सुविधाएँ: स्थायित्व और जंग प्रतिरोध के लिए गैल्वेनाइज्ड स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान दूरी वाले डंडे (उद्योग सुरक्षा मानकों के अनुसार) के साथ। गिरावट के जोखिम को कम करने के लिए एंटी-फॉल तंत्र (जैसे, सुरक्षा हार्नेस के लिए केबल गाइड) से सुसज्जित - टावर की "एंटी-फॉल सीढ़ी" डिजाइन विनिर्देश के अनुरूप। मुख्य पैरों या जाली ट्रस से लंबवत रूप से जुड़ा हुआ है, जो एक सुरक्षित, स्थिर मार्ग सुनिश्चित करता है।
- अनुपालन: सुरक्षा नियमों और टावर डिजाइन मानकों (जैसे, TIA-222-G, GB 50017) के अनुरूप डिज़ाइन किया गया है, जो ऊर्ध्वाधर पहुंच के दौरान कार्यकर्ता सुरक्षा को प्राथमिकता देता है।
एक साथ, प्लेटफॉर्म और सीढ़ी उच्च-ऊंचाई वाले उपकरणों तक सुरक्षित, कुशल पहुंच को सक्षम करके टावर की उपयोगिता को बढ़ाते हैं, उद्योग सुरक्षा और स्थायित्व आवश्यकताओं का पालन करते हुए चल रहे संचालन और रखरखाव का समर्थन करते हैं।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
ग्राहक यात्राएँ
असेंबली,गैल्वनाइजिंग स्टील टावर परीक्षण
प्रमाणपत्र
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!
अनुकूलित उत्पाद प्रकार और लाभ
स्व-समर्थित टावर
स्व-समर्थित टावर आमतौर पर 3-लेग या 4-लेग टावर होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है। कनेक्शन के संबंध में, ट्यूबलर टावर फ्लैंज द्वारा जुड़ा होता है, और एंगल स्टील टावर नट और बोल्ट द्वारा जुड़ा होता है।
विशेषताएँ:
1. हवा के भार का छोटा गुणांक, मजबूत हवा प्रतिरोध।
2. भूमि संसाधन बचाएं, सुविधाजनक स्थान।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टावर
ट्यूब टावर एक स्व-समर्थित ऊंची स्टील संरचना को संदर्भित करता है जिसमें स्टील पाइप से बना एक टावर कॉलम और त्रिकोणीय आकार में एक टावर बॉडी सेक्शन होता है। इसकी मुख्य विशेषताएं यह हैं कि तीन ट्यूब टावर कॉलम स्टील पाइप से बना होता है और टावर बॉडी सेक्शन त्रिकोणीय आकार में होता है, जो एंगल स्टील से अलग एक ऊंची स्टील संरचना है।
मोनोपोल टावर
सिंगल ट्यूब टावर जिसे मोनोपोल टावर भी कहा जाता है, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति होती है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र कवर करता है, लागत प्रभावी है, और अधिकांश निर्माण द्वारा अपनाया जाता है। टावर बॉडी अधिक उचित अनुभाग अपनाती है, जो उच्च शक्ति वाले बोल्ट के माध्यम से जुड़ा होता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फील्ड साइटों के अनुकूल हो सकता है।
गाइड टावर
गाइड टावर की एक नई उपस्थिति है, और इसकी सबसे बड़ी विशेषता स्टील गाइड वायर का उपयोग करके मजबूत की जाती है। गाइड टावर संचार टावर का एक सामान्य प्रकार है जो किफायती और व्यावहारिक है। यह दूसरों की तुलना में हल्का और सस्ता है। यह भौगोलिक रूप से चौड़े क्षेत्रों के लिए बहुत उपयुक्त है।
गार्ड टावर
वॉचटावर एक बहु-कार्यात्मक इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का निरीक्षण करने के लिए किया जाता है और कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है। इसका डिजाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वित होती है। अवलोकन टावरों में आमतौर पर टावर बॉडी, प्लेटफॉर्म, टावर और सीढ़ी शामिल होती है, जिसमें कॉम्पैक्ट और टिकाऊ संरचनाएं होती हैं।
कैमफ्लाज्ड ट्री टावर
कैमफ्लाज्ड ट्री टावर भी बायोनिक ट्री टावर के कृत्रिम पेड़ों का एक प्रकार है, जो आधार पर एक वास्तविक पेड़ की तरह होता है, साथ ही विस्तृत डिजाइन के साथ, जब दर्शनीय क्षेत्र, पार्क और स्क्वायर में असली पेड़ों के बीच रखा जाता है, तो यह प्रकृति का हिस्सा बन जाएगा।
विशेषताएँ:
1. उत्कृष्ट संरचना और शानदार उपस्थिति।
2. मजबूत संरचनात्मक स्थिरता और लंबा कार्य जीवन।
3. छोटा क्षेत्र कवर और बड़ा आर्थिक प्रभाव।
हमारी सेवाएँ
जियाओ कंपनी लिमिटेड एक पेशेवर दूरसंचार टावर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सर्वश्रेष्ठ संचार टावर प्रदान करने के लिए प्रतिबद्ध हैं। कई उत्पादों को अमेरिका, यूरोप और अन्य 55 विभिन्न देशों में निर्यात किया गया है।
हम एंगल स्टील टावर, ट्यूब स्टील टावर, मोनोपोल टावर, पाइन ट्री टावर, गाइड टावर और गार्ड टावर को डिजाइन और निर्माण करने में विशेषज्ञता रखते हैं। हमारे विभागों में डिजाइन, आर एंड डी, निरीक्षण, प्रयोगशाला, क्यूसी, गैल्वनाइजेशन और स्टील टावर विभाग शामिल हैं। हमारे कच्चे माल चीन के प्रसिद्ध स्टील मिलों से आते हैं: एचबीआईएस ग्रुप, बाओवू स्टील ग्रुप, शौगांग ग्रुप।
यदि आपको इसकी आवश्यकता है, तो हम आपका 24 घंटे स्वागत करेंगे!
