4-पैर वाला कोणीय स्टील जाली टॉवरएक स्वतंत्र, उच्च-शक्ति वाली स्टील संरचना है जिसे महत्वपूर्ण बुनियादी ढांचे के समर्थन के लिए डिज़ाइन किया गया है। इसके चौकोर आधार वाले चार-पैर वाले फ्रेम और क्रिसक्रॉस जाली कनेक्शन की विशेषता है, यह दुनिया भर में संचार, बिजली पारेषण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय रीढ़ के रूप में कार्य करता है। गाइडेड टॉवर के विपरीत जो स्थिरता के लिए बाहरी तारों पर निर्भर करते हैं, यह स्व-समर्थन डिजाइन स्वतंत्र रूप से खड़ा होता है, जिससे यह शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरणों के अनुकूल हो जाता है।
आधुनिक बुनियादी ढांचे के एक आधारशिला के रूप में, 4-पैर वाला कोणीय स्टील जाली टॉवर संचार, ऊर्जा और निगरानी क्षेत्रों की बढ़ती मांगों को पूरा करने के लिए स्थायित्व, बहुमुखी प्रतिभा और व्यावहारिकता को जोड़ता है। इसका परिपक्व डिजाइन और विश्वसनीय प्रदर्शन इसे दुनिया भर की परियोजनाओं के लिए एक पसंदीदा विकल्प बनाता है।
उत्पाद विवरण
पैकेजिंग विवरण: टेलीकॉम टॉवर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
वितरण:तिआनजिन बंदरगाह से भुगतान के 20 दिनों के भीतर भेज दिया गया

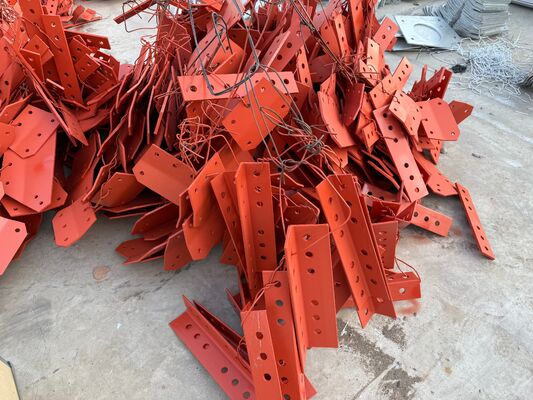

टॉवर सदस्य: एक स्टील टॉवर को कई बंडलों में अलग किया गया है।
बोल्ट: पैक रूम।लॉन बैग या स्टील
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञ हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
| डिजाइन |
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
| संरचना स्टील |
| 2. ग्रेड |
माइल्ड स्टील |
उच्च तन्यता स्टील |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता ताकत (Mpa) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
235 |
355 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
ISO 898-1 |
| 10.2 नट |
ISO 898-2 |
| 10.3 वाशर |
ISO 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 नट |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) |
| 13. मानक |
AWS D1.1 |
| मार्किंग |
| 14. सदस्यों की मार्किंग की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| गैल्वनाइजिंग |
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक |
ISO 1461 या ASTM A123 |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक |
ISO 1461 या ASTM A153 |
| परीक्षण |
| 17. फैक्ट्री टेस्ट |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग,
क्रीस टेस्ट, हैमर टेस्ट
|

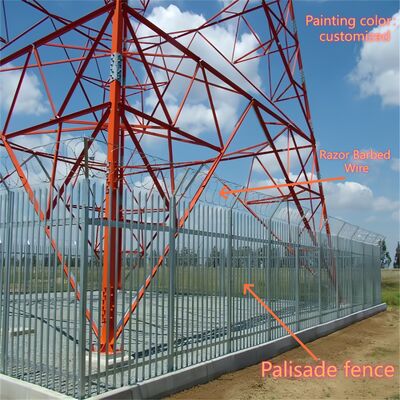

4-पैर वाले कोणीय स्टील टॉवर की जाली संरचना एक क्रिसक्रॉस, ट्रस-जैसी रूपरेखा है जो टॉवर के चार ऊर्ध्वाधर कोण स्टील पैरों को जोड़ती है। आपस में जुड़े स्टील सदस्यों (आमतौर पर कोणीय स्टील या जाली बार) से बना, यह एक वेब-जैसी पैटर्न बनाता है जो भार को वितरित करता है - जिसमें टॉवर का अपना वजन, उपकरण का वजन, हवा, भूकंपीय बल और बर्फ का भार शामिल है - सभी चार पैरों पर समान रूप से। यह संरचना टॉवर की ऊंचाई में एकीकृत होती है, जो टॉवर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकरा) को पूरक करती है ताकि संरचनात्मक अखंडता और स्थिरता को बढ़ाया जा सके। जाली विन्यास उच्च शक्ति को हल्के प्रदर्शन के साथ संतुलित करता है, सामग्री के उपयोग को कम करता है जबकि भार-वहन क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करता है। यह हवा के प्रवाह को भी सुगम बनाता है, हवा के प्रतिरोध को कम करता है और टॉवर की समग्र स्थिरता में और सुधार करता है।

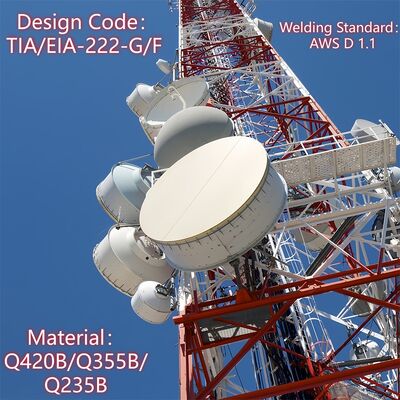

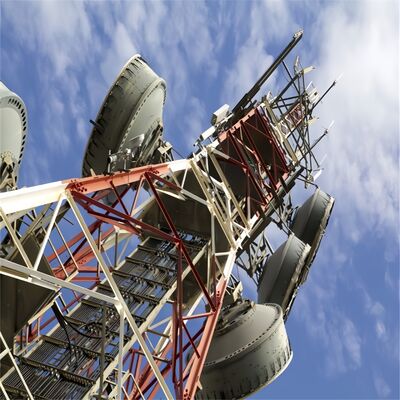

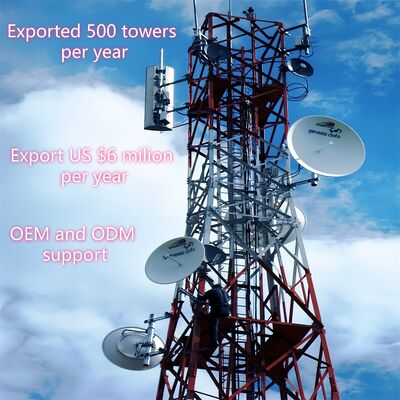

4-पैर वाले कोणीय स्टील टॉवर पर माइक्रोवेव (MW) डिश को माउंट करना एक व्यवस्थित, सुरक्षा-अनुपालन प्रक्रिया का पालन करता है:
- पूर्व-स्थापना तैयारी: एमडब्ल्यू डिश के वजन (डिश, माउंटिंग ब्रैकेट और संबंधित हार्डवेयर सहित) का समर्थन करने के लिए टॉवर की भार-वहन क्षमता को सत्यापित करें। जांचें कि टॉवर का डिजाइन उपकरण माउंटिंग के लिए प्रासंगिक मानकों (जैसे, TIA/EIA-222-G/F) का अनुपालन करता है।
- ब्रैकेट स्थापना: टॉवर के बॉडी या उपकरण प्लेटफॉर्म पर पूर्व-निर्धारित माउंटिंग बिंदुओं पर समर्पित एंटीना/माइक्रोवेव ब्रैकेट (टॉवर के साथ प्रदान किए गए या कस्टम-निर्मित) संलग्न करें। ये ब्रैकेट उच्च-शक्ति वाले बोल्ट (ISO 898 ग्रेड 6.8/8.8 का अनुपालन) का उपयोग करके सुरक्षित किए जाते हैं ताकि जाली संरचना या टॉवर पैरों से एक मजबूत कनेक्शन सुनिश्चित हो सके।
- डिश लिफ्टिंग और पोजिशनिंग: एमडब्ल्यू डिश को लक्षित ऊंचाई (आमतौर पर टॉवर के ऊपरी खंडों या एक समर्पित उपकरण प्लेटफॉर्म पर) पर ले जाने के लिए क्रेन या विशेष उठाने वाले उपकरणों का उपयोग करें। सुनिश्चित करें कि डिश इच्छित बिंदु-से-बिंदु संचार पथ के साथ संरेखित है (जैसे आवश्यक हो, अज़ीमुथ और ऊंचाई के लिए समायोजित करें)।
- डिश को सुरक्षित करना: संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित ब्रैकेट में एमडब्ल्यू डिश को फास्टन करें, कैलिब्रेटेड उपकरणों के साथ निर्दिष्ट टॉर्क तक बोल्ट को कस लें। सुनिश्चित करें कि डिश समतल और स्थिर है, जिसमें कोई डगमगाहट या हलचल नहीं है।
- केबल रूटिंग और एकीकरण: पर्यावरणीय क्षति से बचाने के लिए टॉवर के एकीकृत केबल ट्रे के माध्यम से डिश के सिग्नल केबल रूट करें। टॉवर बेस या मध्यवर्ती प्लेटफॉर्म पर उपयुक्त उपकरणों (जैसे, ट्रांसमीटर/रिसीवर) से केबल कनेक्ट करें, उचित इन्सुलेशन और वॉटरप्रूफिंग सुनिश्चित करें।
- अंतिम निरीक्षण: यह पुष्टि करने के लिए एक दृश्य जांच करें कि डिश सुरक्षित रूप से माउंटेड है, ब्रैकेट बरकरार हैं, और केबल ठीक से व्यवस्थित हैं। संरेखण और कार्यक्षमता को सत्यापित करने के लिए डिश के सिग्नल ट्रांसमिशन का परीक्षण करें, पूरी प्रक्रिया के दौरान सुरक्षा प्रोटोकॉल का पालन करें।
4-पैर वाले कोणीय स्टील टॉवर की मुख्य संरचना एक स्व-समर्थन ढांचा है जिसे स्थिरता और भार-वहन के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
- चार ऊर्ध्वाधर कोणीय स्टील पैर: प्राथमिक भार-वहन तत्व, उच्च-गुणवत्ता वाले संरचनात्मक स्टील (जैसे, Q235B, Q345B, Q420; ASTM A36/A572 के अनुरूप) से बने और एक चौकोर आधार विन्यास में व्यवस्थित। ये पैर टॉवर के कुल वजन (उपकरण और पर्यावरणीय भार सहित) को नींव में स्थानांतरित करते हैं।
- जाली ट्रस कनेक्शन: क्रिसक्रॉस स्टील सदस्य (कोणीय स्टील या जाली बार) जो चार पैरों को क्षैतिज और विकर्ण रूप से जोड़ते हैं। यह ट्रस प्रणाली संरचना पर भार को समान रूप से वितरित करती है, कठोरता बढ़ाती है, और पार्श्व बलों (हवा, भूकंपीय गतिविधि) का प्रतिरोध करती है, जिससे टॉवर का विशिष्ट जाली पैटर्न बनता है।
- टेपर्ड फ्रेम डिजाइन: टॉवर आधार से शीर्ष तक धीरे-धीरे संकरा होता है (नीचे चौड़ा, ऊपर संकरा), जहां भार सबसे भारी होता है (आधार पर) वहां सामग्री को केंद्रित करके और उच्च ऊंचाई पर हवा के प्रतिरोध को कम करके संरचनात्मक अखंडता को अनुकूलित करता है।
पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफॉर्म, चढ़ाई सीढ़ी, और केबल ट्रे) व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य ढांचे में एकीकृत होते हैं, लेकिन चार ऊर्ध्वाधर पैर और जाली ट्रस कनेक्शन टॉवर की संरचनात्मक रीढ़ बनाते हैं।

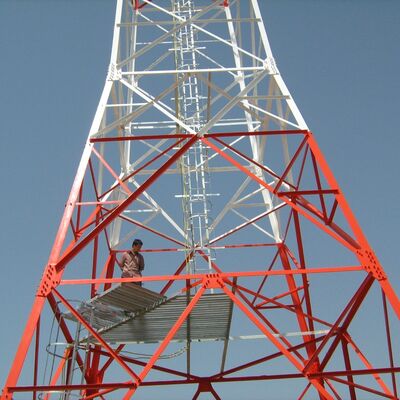

ए. प्लेटफॉर्म
- उद्देश्य: उपकरण (जैसे, एमडब्ल्यू डिश, 5जी एंटीना, निगरानी उपकरण) और टॉवर घटकों को स्थापित करने, बनाए रखने या निरीक्षण करने के लिए एक ऊंचा, स्थिर कार्यक्षेत्र के रूप में कार्य करता है। यह चढ़ाई के दौरान श्रमिकों के लिए एक सुरक्षित आराम बिंदु भी प्रदान करता है।
- डिजाइन सुविधाएँ: आमतौर पर गैल्वेनाइज्ड स्टील (जंग प्रतिरोध के लिए ASTM A123/ISO 1461 के अनुरूप) से बना होता है और निर्दिष्ट ऊंचाइयों पर टॉवर की जाली संरचना में एकीकृत होता है। प्लेटफॉर्म में श्रमिकों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा रेलिंग, गैर-पर्ची सतहें और एक्सेस हैच शामिल हो सकते हैं। उन्हें श्रमिकों, उपकरणों और उपकरणों के वजन का समर्थन करने के लिए इंजीनियर किया जाता है, जो टॉवर की समग्र भार-वहन क्षमता के अनुरूप होता है।
- अनुकूलन: परियोजना की जरूरतों के आधार पर कई ऊंचाइयों पर जोड़ा जा सकता है (जैसे, एंटीना माउंटिंग बिंदुओं के पास या रखरखाव के लिए मध्य-टॉवर पर)।

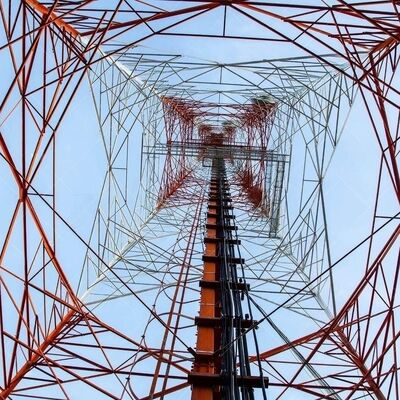

बी. सीढ़ी
- उद्देश्य: एक समर्पित सुरक्षा पहुंच प्रणाली जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफार्मों, उपकरणों या ऊपरी खंडों तक पहुंचने के लिए टॉवर पर चढ़ने की अनुमति देती है।
- डिजाइन सुविधाएँ: स्थायित्व और जंग प्रतिरोध के लिए गैल्वेनाइज्ड स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान रूप से दूरी वाले डंडे (उद्योग सुरक्षा मानकों के अनुसार) के साथ। प्रमुख सुरक्षा सुविधाओं में हैंडरेल, फॉल-अरेस्ट सिस्टम (जैसे, हार्नेस के लिए केबल गाइड), और कभी-कभी गिरने से रोकने के लिए पिंजरे के घेरे शामिल हैं। सीढ़ी को टॉवर के पैरों या जाली ट्रस से लंबवत रूप से जोड़ा जाता है, जो एक सुरक्षित, स्थिर मार्ग सुनिश्चित करता है।
- अनुपालन: सुरक्षा नियमों और उद्योग मानकों (जैसे, TIA/EIA-222-G/F) के अनुरूप डिजाइन किया गया है, जो ऊर्ध्वाधर पहुंच के दौरान श्रमिकों की सुरक्षा को प्राथमिकता देता है।
एक साथ, प्लेटफॉर्म और सीढ़ी टॉवर की उपयोगिता को बढ़ाते हैं, जिससे उच्च-ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच सक्षम होती है, जो चल रहे संचालन और रखरखाव का समर्थन करती है।
गैल्वनाइजिंग 4-पैर वाले कोणीय स्टील जाली टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने और टॉवर के सेवा जीवन को 20 वर्षों से अधिक बढ़ाने के लिए दीर्घकालिक जंग प्रतिरोध प्रदान करता है। नीचे इसके गैल्वनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया है:
1. मुख्य परीक्षण उद्देश्य
- टिकाऊ जंग सुरक्षा के लिए पर्याप्त कोटिंग मोटाई सुनिश्चित करें।
- जिंक कोटिंग की एकरूपता और मजबूत आसंजन सत्यापित करें (छीलने/पपड़ी को रोकें)।
- कोई महत्वपूर्ण दोष नहीं है (जैसे, नंगे स्टील, दरारें, गड्ढे)।
- अंतर्राष्ट्रीय मानकों (ASTM A123, ISO 1461) का अनुपालन करें।
2. प्रमुख परीक्षण विधियाँ (कारखाने के बाद और स्थापना के बाद आयोजित)
- कोटिंग मोटाई: चुंबकीय मोटाई गेज (गैर-विनाशकारी) या माइक्रोमीटर (केवल नमूना विनाशकारी) का उपयोग करें; न्यूनतम 85-120 μm (कठोर वातावरण के लिए मोटा)।
- आसंजन: बेंड टेस्ट (180°), हैमर टेस्ट, या नाइफ क्रॉस-हैच टेस्ट - कोटिंग को अलग करने की अनुमति नहीं है।
- दृश्य निरीक्षण: नंगे स्टील, दरारें, असमान जिंक बिल्डअप, या संदूषण की जांच करें; मामूली अनियमितताएं स्वीकार्य हैं यदि गैर-प्रभावशाली हों।
- जंग प्रतिरोध: नमक स्प्रे परीक्षण (ASTM B117/ISO 9227) 100-500 घंटे के लिए (लाल जंग का प्रतिरोध); वैकल्पिक दीर्घकालिक क्षेत्र एक्सपोजर।
- वैकल्पिक रासायनिक विश्लेषण: ≥98% जिंक शुद्धता की पुष्टि करने और अशुद्धियों का पता लगाने के लिए AAS/XRF।
3. अनुपालन मानक
ASTM (A123, B117, A572), ISO (1461, 9227, 898), टॉवर डिजाइन कोड (TIA/EIA-222-G/F), और स्थानीय नियमों का पालन करें।
4. स्थापना के बाद स्पॉट-चेक
- महत्वपूर्ण जोड़ों पर मोटाई को फिर से मापें।
- क्षति (खरोंच, डेंट) के लिए निरीक्षण करें और यदि आवश्यक हो तो जिंक-समृद्ध पेंट से टच अप करें।
- बोल्ट छेद और उच्च-पहनने वाले क्षेत्रों में कोटिंग अखंडता सत्यापित करें।
यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, जो बुनियादी ढांचे के अनुप्रयोगों में टॉवर के प्रदर्शन का समर्थन करता है।
पैकेजिंग और शिपिंग
प्रमाणपत्र
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
अनुकूलित उत्पाद प्रकार और लाभ
स्वयं समर्थन टॉवर
स्वयं समर्थन टॉवर आमतौर पर 3 पैर या 4 पैर वाला टॉवर होता है, और इसकी सामग्री स्टील पाइप या कोणीय स्टील होती है। कनेक्शन के संबंध में, ट्यूबलर टॉवर को फ्लैंज द्वारा जोड़ा जाता है, और कोणीय स्टील टॉवर को नट और बोल्ट द्वारा जोड़ा जाता है।
विशेषताएं:
1. हवा के भार का छोटा गुणांक, मजबूत हवा प्रतिरोध।
2. भूमि संसाधन बचाएं, सुविधाजनक स्थान।
सुविधाजनक परिवहन और स्थापना।
पाइप स्टील टॉवर
ट्यूब टॉवर एक स्व-समर्थन ऊंची स्टील संरचना को संदर्भित करता है जिसमें स्टील पाइप से बना एक टॉवर कॉलम और एक त्रिकोणीय आकार में एक टॉवर बॉडी सेक्शन होता है। इसकी मुख्य विशेषताएं यह हैं कि तीन ट्यूब टॉवर कॉलम स्टील पाइप से बने होते हैं और टॉवर बॉडी सेक्शन त्रिकोणीय आकार में होता है, जो कोणीय स्टील से अलग एक ऊंची स्टील संरचना है।
मोनोपोल टॉवर
मोनोपोल टॉवर, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति होती है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र कवर करता है, लागत प्रभावी है, और अधिकांश निर्माण द्वारा अपनाया जाता है। टॉवर बॉडी अधिक उचित अनुभाग अपनाती है, जिसे उच्च शक्ति वाले बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जोड़ा जाता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फील्ड साइटों के अनुकूल हो सकता है।
गायद टॉवर
गायद टॉवर की एक नई उपस्थिति है, और इसकी सबसे बड़ी विशेषता स्टील गाइ वायर का उपयोग करके मजबूत किया गया है। गायद टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है। यह दूसरों की तुलना में हल्का और सस्ता है। यह भौगोलिक रूप से चौड़े क्षेत्रों के लिए बहुत उपयुक्त है।
गार्ड टॉवर
वॉचटावर एक बहुक्रियाशील इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का निरीक्षण करने के लिए किया जाता है और कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है। इसका डिजाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वित होती है। अवलोकन टावरों में आमतौर पर टॉवर बॉडी, प्लेटफॉर्म, टावर और सीढ़ी शामिल होती है, जिसमें कॉम्पैक्ट और टिकाऊ संरचनाएं होती हैं।
कैमफ्लाज्ड ट्री टॉवर
कैमफ्लाज्ड ट्री टॉवर भी बायोनिक ट्री टॉवर के कृत्रिम पेड़ों का एक प्रकार है, जो एक वास्तविक पेड़ की तरह आधार पर होता है, साथ ही सावधानीपूर्वक डिजाइन के साथ, जब दर्शनीय क्षेत्र, पार्क और स्क्वायर में असली पेड़ों के बीच रखा जाता है, तो यह प्रकृति का हिस्सा बन जाएगा।
विशेषताएं:
1. उत्कृष्ट संरचना और शानदार उपस्थिति।
2. मजबूत संरचनात्मक स्थिरता और लंबा कार्य जीवन।
3. छोटा क्षेत्र कवर और बड़ा आर्थिक प्रभाव।
