उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| नाम: | 5जी और वाईफाई इंटरनेट कनेक्टिविटी के लिए टिकाऊ एंगुलर टॉवर | डिज़ाइन मानक: | एएनएसआई/टीआईए-222-जी/एच/एफ |
|---|---|---|---|
| सामग्री: | एंगल स्टील Q235 Q355 Q420 ASTM A36 A572 Gr50 | गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 |
| प्रमाणपत्र: | आईएसओ 9001:2008 | ऊंचाई: | अनुकूलन |
| पैरों की संख्या: | 4 | आवेदन: | दूरसंचार, विद्युत पारेषण, प्रसारण |
| रखरखाव: | कम रखरखाव | माइक्रोवेव डिश लोड हो रहा है: | अनुकूलन |
| स्थापना का समय: | पारंपरिक जाली टावरों से छोटा | रिश्ते का प्रकार: | बोल्ट |
| नींव का प्रकार: | ठोस नींव | रंग: | चांदी या ग्राहक की आवश्यकता के अनुसार |
| जीवनभर: | 20 वर्ष से अधिक | ऊंचाई सीमा: | 10 मी से 60 मी |
| हवा की गति प्रतिरोध: | 40-180 किमी/घंटा | नींव प्रकार: | कंक्रीट या एंकर बोल्ट |
| भार क्षमता: | डिज़ाइन विशिष्टताओं पर निर्भर करता है | प्लेटफ़ॉर्म मात्रा: | 1-3, अनुकूलित |
| टॉवर प्रकार: | स्वावलंबी | पवन प्रतिरोध: | तेज़ हवा की गति के लिए डिज़ाइन किया गया |
| प्लेटफार्म प्रकार: | गोल या चौकोर | ||
| प्रमुखता देना: | जस्ती इस्पात जाली टावर,5G के लिए 4-लेग्ड एंगुलर टॉवर,वाई-फाई के लिए स्टील जाली टॉवर |
||
JIAYAO CO.,LID

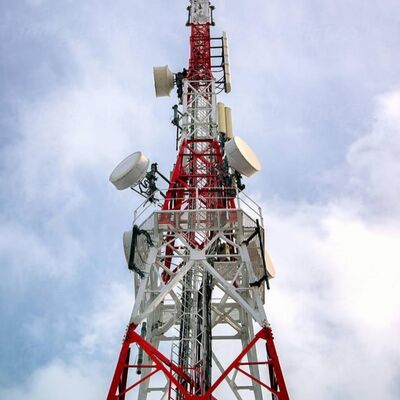

4-पैर वाला कोणीय स्टील जाली टॉवरएक स्वतंत्र, उच्च-शक्ति वाली स्टील संरचना है जिसे महत्वपूर्ण बुनियादी ढांचे के समर्थन के लिए डिज़ाइन किया गया है। इसके चौकोर आधार वाले चार-पैर वाले फ्रेम और क्रिसक्रॉस जाली कनेक्शन की विशेषता है, यह दुनिया भर में संचार, बिजली पारेषण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय रीढ़ के रूप में कार्य करता है। गाइडेड टावरों के विपरीत जो स्थिरता के लिए बाहरी तारों पर निर्भर करते हैं, यह स्व-समर्थन डिजाइन स्वतंत्र रूप से खड़ा होता है, जिससे यह शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरणों के अनुकूल हो जाता है।
आधुनिक बुनियादी ढांचे के एक आधारशिला के रूप में, 4-पैर वाला कोणीय स्टील जाली टॉवर संचार, ऊर्जा और निगरानी क्षेत्रों की बढ़ती मांगों को पूरा करने के लिए स्थायित्व, बहुमुखी प्रतिभा और व्यावहारिकता को जोड़ता है। इसका परिपक्व डिजाइन और विश्वसनीय प्रदर्शन इसे दुनिया भर की परियोजनाओं के लिए एक पसंदीदा विकल्प बनाता है।
उत्पाद विवरण
पैकेजिंग विवरण: टेलीकॉम टॉवर को ग्राहक की आवश्यकताओं के अनुसार गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
वितरण:तिआनजिन बंदरगाह से भुगतान के 20 दिनों के भीतर भेज दिया गया
टॉवर सदस्य: एक स्टील टॉवर को कई बंडलों में अलग किया गया है।
बोल्ट: पैक रूम।लोन बैग या स्टील
हम दूरसंचार, निगरानी, अवलोकन और सुरक्षा अनुप्रयोगों के लिए अनुकूलित स्टील टावरों को डिजाइन और निर्माण करने में विशेषज्ञ हैं। नीचे विस्तृत उत्पाद जानकारी दी गई है:
| डिजाइन | ||
| 1. डिजाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 | |
| संरचना स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 235 | 355 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्ट्री टेस्ट |
तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, क्रीस टेस्ट, हैमर टेस्ट |
|

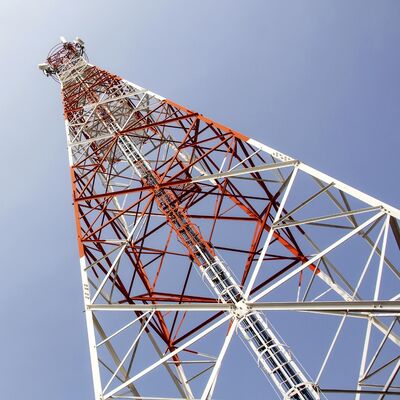

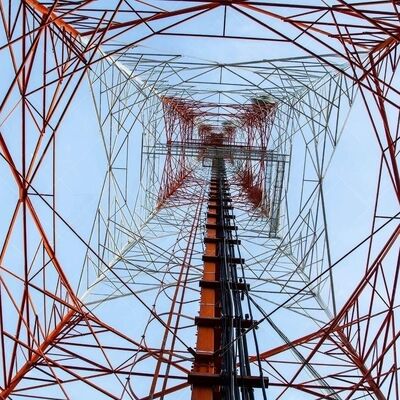

4-पैर वाले कोणीय स्टील टॉवर की जाली संरचना एक क्रिसक्रॉस, ट्रस-जैसी रूपरेखा है जो टॉवर के चार ऊर्ध्वाधर कोण स्टील पैरों को जोड़ती है। आपस में जुड़े स्टील सदस्यों (आमतौर पर कोणीय स्टील या जाली बार) से बना, यह एक वेब-जैसी पैटर्न बनाता है जो भार को वितरित करता है - जिसमें टॉवर का अपना वजन, उपकरण का वजन, हवा, भूकंपीय बल और बर्फ का भार शामिल है - सभी चार पैरों पर समान रूप से। यह संरचना टॉवर की ऊंचाई में एकीकृत होती है, जो टॉवर के टेपर्ड डिजाइन (आधार पर चौड़ा, शीर्ष पर संकरा) को पूरक करती है ताकि संरचनात्मक अखंडता और स्थिरता को बढ़ाया जा सके। जाली विन्यास उच्च शक्ति को हल्के प्रदर्शन के साथ संतुलित करता है, सामग्री के उपयोग को कम करता है जबकि भार-वहन क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करता है। यह हवा के प्रवाह को भी सुगम बनाता है, हवा के प्रतिरोध को कम करता है और टॉवर की समग्र स्थिरता में और सुधार करता है।
4-पैर वाले कोणीय स्टील टॉवर पर माइक्रोवेव (एमडब्ल्यू) डिश को माउंट करना एक व्यवस्थित, सुरक्षा-अनुपालन प्रक्रिया का पालन करता है:
4-पैर वाले कोणीय स्टील टॉवर की मुख्य संरचना एक स्व-समर्थन ढांचा है जिसे स्थिरता और भार-वहन के लिए डिज़ाइन किया गया है, जिसमें तीन मुख्य घटक शामिल हैं:
पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफॉर्म, चढ़ाई सीढ़ी, और केबल ट्रे) व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य ढांचे में एकीकृत होते हैं, लेकिन चार ऊर्ध्वाधर पैर और जाली ट्रस कनेक्शन टॉवर की संरचनात्मक रीढ़ बनाते हैं।
एक साथ, प्लेटफॉर्म और सीढ़ी टॉवर की उपयोगिता को बढ़ाते हैं, जिससे उच्च-ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच सक्षम होती है, जो चल रहे संचालन और रखरखाव का समर्थन करती है।
गैल्वनाइजिंग 4-पैर वाले कोणीय स्टील जाली टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने और टॉवर के सेवा जीवन को 20 वर्षों से अधिक तक बढ़ाने के लिए दीर्घकालिक जंग प्रतिरोध प्रदान करता है। नीचे इसके गैल्वनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया है:
ASTM (A123, B117, A572), ISO (1461, 9227, 898), टॉवर डिजाइन कोड (TIA/EIA-222-G/F), और स्थानीय नियमों का पालन करें।
यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, जो बुनियादी ढांचे के अनुप्रयोगों में टॉवर के प्रदर्शन का समर्थन करता है।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
मोनोपोल टॉवर, एक सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति होती है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र कवर करता है, लागत प्रभावी है, और अधिकांश निर्माण द्वारा अपनाया जाता है। टॉवर बॉडी अधिक उचित अनुभाग अपनाती है, जिसे उच्च शक्ति वाले बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जोड़ा जाता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न जटिल फील्ड साइटों के अनुकूल हो सकता है।
