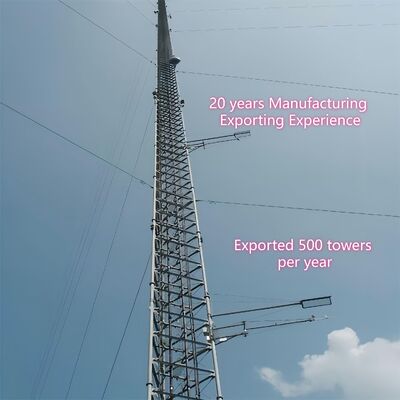

एक गायेड मस्त टावर (जिसे गायेड टावर भी कहा जाता है) एक लंबा, पतला ढांचा होता है जो स्थिरता के लिए बाहरी गाय तारों (उच्च-शक्ति वाले स्टील केबल) पर निर्भर करता है - स्व-समर्थक टावरों के विपरीत जो स्वतंत्र रूप से खड़े होते हैं। यह डिज़ाइन इसे कम संरचनात्मक सामग्री के साथ अधिक ऊंचाई तक पहुंचने की अनुमति देता है, जिससे यह व्यापक कवरेज या ऊंचाई की आवश्यकता वाले अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प बन जाता है।
-

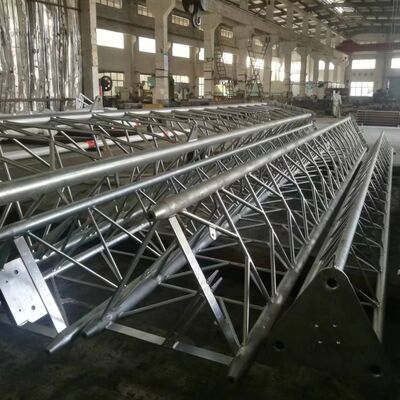

पतला टावर बॉडी: एक ट्यूबलर या जालीदार स्टील संरचना के रूप में निर्मित (स्व-समर्थक टावरों की तुलना में संकीर्ण), लोड वितरण को अनुकूलित करने के लिए एक टेपर्ड आकार के साथ।
-
गायेड वायर सिस्टम: 20-30 मीटर के अंतराल पर मस्त से जुड़े स्टील केबलों के कई सेट, हवा/भूकंपीय बलों का विरोध करने के लिए 45-60 डिग्री के कोण पर जमीन पर लंगर डाले गए।
-
ऊंचाई सीमा: 30 मीटर से 200 मीटर से अधिक तक फैली हुई (अधिकांश स्व-समर्थक टावरों से ऊंची), विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य।
-
सामान: चढ़ाई सीढ़ी, एंटीना माउंट, केबल ट्रे और विमानन चेतावनी रोशनी (60 मीटर से अधिक ऊंचाई के लिए) शामिल हैं।
-
टावर बॉडी: जंग प्रतिरोध और ताकत के लिए गैल्वेनाइज्ड स्ट्रक्चरल स्टील (ASTM A36/S235JR)।
-
गायेड तार: स्थायित्व के लिए जस्ता/पॉलिमर कोटिंग्स के साथ उच्च-तन्यता स्टील केबल (ASTM A475)।
-
एंकर: तारों को सुरक्षित करने के लिए भारी-भरकम कंक्रीट/स्टील एंकर, तनाव भार के लिए डिज़ाइन किए गए।
-
अनुपालन: IEC 62305 (बिजली संरक्षण) और स्थानीय भवन सुरक्षा कोड का पालन करता है।
-
प्रसारण/दूरसंचार: टीवी/रेडियो एंटीना और लंबी दूरी के माइक्रोवेव ट्रांसमीटरों का समर्थन करता है (ऊंचाई के माध्यम से सिग्नल कवरेज को अधिकतम करता है)।
-
मौसम संबंधी निगरानी: सटीक वायुमंडलीय डेटा के लिए उच्च ऊंचाई पर मौसम सेंसर/रडार की मेजबानी करता है।
-
विमानन नेविगेशन: दूरस्थ क्षेत्रों (पहाड़ों, तटों) में विमानन बीकन माउंट करता है।
-
वैज्ञानिक अनुसंधान: जमीनी हस्तक्षेप से ऊपर वायुमंडलीय उपकरण (ओजोन मॉनिटर) तैनात करता है।
1. विनिर्देश
| डिजाइन |
| 1. डिजाइन कोड |
ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1
|
| संरचना स्टील |
| 2. ग्रेड |
माइल्ड स्टील |
उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. डिजाइन हवा की गति |
250 किमी/घंटा तक |
| 4. स्वीकार्य विक्षेपण |
0.5 ~1.0 डिग्री @ परिचालन गति |
| 5. तन्यता ताकत (Mpa) |
360~510 |
470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) |
355 |
235 |
| 7. बढ़ाव (%) |
20 |
24 |
| 8. प्रभाव शक्ति KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| बोल्ट और नट |
| 9. ग्रेड |
ग्रेड 4.8, 6.8, 8.8 |
| 10. यांत्रिक गुणों के लिए मानक |
| 10.1 बोल्ट |
ISO 898-1 |
| 10.2 नट |
ISO 898-2 |
| 10.3 वाशर |
ISO 6507-1 |
| 11. आयामों के लिए मानक |
| 11.1 बोल्ट |
DIN7990, DIN931, DIN933 |
| 11.2 नट |
ISO4032, ISO4034 |
| 11.3 वाशर |
DIN7989, DIN127B, ISO7091 |
| वेल्डिंग |
| 12. विधि |
CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) |
| 13. मानक |
AWS D1.1 |
| मार्किंग |
| 14. सदस्यों की मार्किंग की विधि |
हाइड्रोलिक प्रेस स्टैम्पिंग |
| गैल्वेनाइजेशन |
| 15. स्टील सेक्शन का गैल्वेनाइजेशन मानक |
ISO 1461 या ASTM A123 |
| 16. बोल्ट और नट का गैल्वेनाइजेशन मानक |
ISO 1461 या ASTM A153 |
गायेड वायर टावर का टावर बॉडी क्या है?

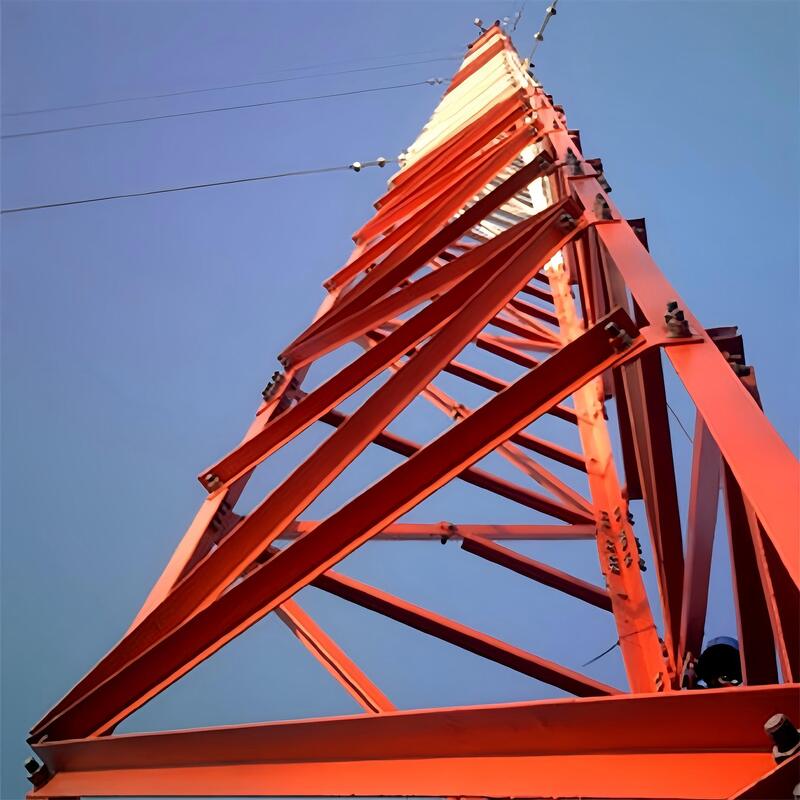

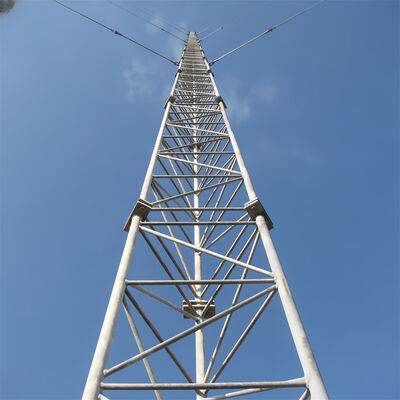

गायेड वायर टावर (गायेड मस्त टावर) का टावर बॉडी केंद्रीय, पतला भार-वहन करने वाला ढांचा है जो एंटीना, सेंसर या अन्य उपकरणों का समर्थन करता है, जो पार्श्व स्थिरता के लिए बाहरी गाय तारों पर निर्भर करता है (स्व-समर्थक कठोरता के बजाय)। आमतौर पर एक ट्यूबलर या जालीदार स्टील फ्रेमवर्क के रूप में निर्मित, यह स्व-समर्थक टावरों की तुलना में संकीर्ण होता है और लोड वितरण और हवा प्रतिरोध को अनुकूलित करने के लिए एक टेपर्ड डिज़ाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) की सुविधा देता है। टावर बॉडी को जंग प्रतिरोध और बाहरी वातावरण में दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए गैल्वेनाइज्ड स्ट्रक्चरल स्टील (ASTM A36/S235JR मानकों के अनुपालन में) से निर्मित किया जाता है। यह चढ़ाई सीढ़ी, एंटीना माउंट और केबल ट्रे जैसे प्रमुख सामानों के लिए माउंटिंग बेस के रूप में कार्य करता है, और इसका मॉड्यूलर डिज़ाइन 30 मीटर से 200 मीटर से अधिक की ऊंचाई के अनुकूलन की अनुमति देता है, जो प्रसारण, दूरसंचार या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के लिए तैयार किया गया है।
गायेड वायर टावर पर एंटीना कैसे माउंट करें?
गायेड वायर टावर पर एंटीना माउंट करना टावर के डिज़ाइन और उद्योग मानकों के अनुरूप एक संरचित, सुरक्षा-अनुरूप प्रक्रिया का पालन करता है:
- पूर्व-स्थापना तैयारी: एंटीना के वजन (हार्डवेयर और संबंधित केबल सहित) का समर्थन करने के लिए टावर की भार-वहन क्षमता को सत्यापित करें। जंग, संरचनात्मक क्षति या ढीले कनेक्शन के लिए टावर बॉडी का निरीक्षण करें, और स्थानीय सुरक्षा कोड (जैसे, बिजली संरक्षण के लिए IEC 62305) के अनुपालन की पुष्टि करें।
- एंटीना माउंट स्थापना: टावर बॉडी पर पूर्व-निर्धारित बिंदुओं पर समर्पित एंटीना माउंट (टावर के एकीकृत सामान) संलग्न करें। ये माउंट आमतौर पर टावर की गैल्वेनाइज्ड स्टील संरचना के अनुकूल उच्च-शक्ति वाले बोल्ट का उपयोग करके सुरक्षित किए जाते हैं, जो एक मजबूत कनेक्शन सुनिश्चित करते हैं जो हवा के बल और कंपन का सामना करता है।
- एंटीना उठाना और स्थिति निर्धारण: एंटीना को लक्षित ऊंचाई तक उठाने के लिए क्रेन या विशेष उठाने वाले उपकरणों का उपयोग करें (इष्टतम सिग्नल कवरेज के लिए रणनीतिक रूप से चुना गया)। सटीकता के लिए लेजर टूल या संरेखण मीटर का उपयोग करके, इच्छित ट्रांसमिशन/रिसेप्शन दिशा के साथ एंटीना को संरेखित करें।
- एंटीना को सुरक्षित करना: संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित माउंट पर एंटीना को फास्टन करें, आंदोलन को रोकने के लिए बोल्ट को निर्दिष्ट टॉर्क तक कस लें। सुनिश्चित करें कि एंटीना समतल और स्थिर है, जिसमें कोई डगमगाहट नहीं है जो प्रदर्शन या संरचनात्मक अखंडता को प्रभावित कर सकती है।
- केबल रूटिंग और एकीकरण: पर्यावरणीय क्षति से बचाने के लिए टावर के एकीकृत केबल ट्रे के माध्यम से सिग्नल केबल या फीडर रूट करें। केबल को एंटीना से कनेक्ट करें और उन्हें ग्राउंड-आधारित उपकरणों तक नीचे चलाएं, कनेक्शन बिंदुओं पर उचित इन्सुलेशन और जलरोधक सुनिश्चित करें।

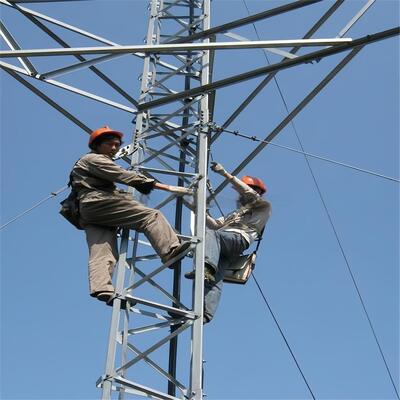

- अंतिम निरीक्षण: सुरक्षित स्थापना की पुष्टि करने के लिए एंटीना, माउंट और केबल की दृश्य जांच करें। कार्यक्षमता को सत्यापित करने के लिए एंटीना के सिग्नल ट्रांसमिशन/रिसेप्शन का परीक्षण करें, और सुनिश्चित करें कि पूरी प्रक्रिया के दौरान सभी सुरक्षा प्रोटोकॉल (जैसे, श्रमिकों के लिए गिरावट सुरक्षा) का पालन किया जाता है।

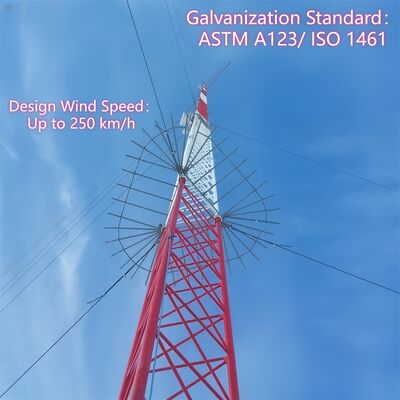

गायेड वायर टावर पर एंटी-क्लाइम्बिंग डिवाइस क्या है?
गायेड वायर टावर के लिए एंटी-क्लाइम्बिंग डिवाइस एक विशेष सुरक्षा घटक है जो टावर बॉडी पर स्थापित किया जाता है ताकि अनधिकृत पहुंच को रोका जा सके और गिरावट के जोखिम को कम किया जा सके। सामान्य डिजाइनों में शामिल हैं:
- एंटी-क्लाइम्ब कॉलर/स्कर्ट: टावर के आधार के पास (आमतौर पर जमीन से 2-3 मीटर ऊपर) लगाए गए गोलाकार या शंक्वाकार स्टील अवरोध जो हाथ या पैर रखने की जगह न देकर चढ़ाई के प्रयासों को रोकते हैं।
- कांटेदार या दांतेदार निवारक: अनधिकृत चढ़ाई को हतोत्साहित करने के लिए निचले टावर अनुभागों या सीढ़ी पर गैर-घातक, नुकीले स्टील अटैचमेंट।
- लॉक एक्सेस: यदि टावर में ग्राउंड-लेवल एक्सेस पैनल या सीढ़ी प्रवेश बिंदु से सुसज्जित है, तो एक लॉक गेट केवल प्रमाणित कर्मियों तक पहुंच को प्रतिबंधित करता है।
ये उपकरण जंग प्रतिरोधी सामग्री (जैसे, गैल्वेनाइज्ड स्टील, टावर बॉडी से मेल खाता हुआ) से निर्मित होते हैं ताकि बाहरी परिस्थितियों का सामना किया जा सके। उनका प्राथमिक उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई को रोककर सुरक्षा बढ़ाना है, जो स्थानीय भवन सुरक्षा कोड और टावर ऑपरेटरों के लिए देयता शमन के अनुरूप है।
गायेड वायर और गायेडे वायर टावर को कैसे कनेक्ट करें?
गायेड वायर टावर से गायेडे तारों को जोड़ना टावर को हवा और भूकंपीय बलों के खिलाफ प्रभावी ढंग से स्थिर करने के लिए एक सुरक्षित, भार-वहन प्रक्रिया शामिल है:
- तैयारी: स्थायित्व के लिए जस्ता या पॉलिमर कोटिंग्स के साथ उच्च-तन्यता स्टील केबल (ASTM A475 के अनुपालन में) से बने गायेडे तारों का चयन करें। सुनिश्चित करें कि टावर बॉडी में टावर के डिज़ाइन में निर्दिष्ट 20-30 मीटर के अंतराल पर पूर्व-निर्मित अटैचमेंट पॉइंट (जैसे, लग्स, ब्रैकेट, या क्रॉसआर्म) हैं।
- अटैचमेंट हार्डवेयर स्थापना: उच्च-शक्ति वाले बोल्ट (टावर की गैल्वेनाइज्ड स्टील संरचना के अनुकूल) का उपयोग करके टावर के पूर्व-निर्धारित अटैचमेंट पॉइंट पर भारी-भरकम गायेडे वायर ब्रैकेट या क्लीविस माउंट करें। ये ब्रैकेट टावर बॉडी पर समान रूप से तनाव वितरित करने के लिए इंजीनियर किए गए हैं।
- वायर टर्मिनेशन: प्रत्येक गायेडे तार के सिरे को सुरक्षित करने के लिए पेशेवर टर्मिनेशन फिटिंग (जैसे, स्वैज स्लीव, केबल क्लैंप, या थिंबल) का उपयोग करें। स्वैज स्लीव एक स्थायी, उच्च-शक्ति कनेक्शन के लिए तार पर क्रिम्प्ड होते हैं, जबकि केबल क्लैंप समायोज्य टेंशनिंग प्रदान करते हैं।
- कनेक्शन और टेंशनिंग: गायेडे तार के टर्मिनेटेड सिरे को शैकल या पिन का उपयोग करके टावर के ब्रैकेट से कनेक्ट करें, जिसमें कोई ढील न हो। टावर पर पार्श्व बलों को संतुलित करने के लिए महत्वपूर्ण - डिजाइन विनिर्देश के लिए तार के तनाव को समायोजित करने के लिए एक टेंशनिंग टूल (जैसे, एक टर्नबकल या कम-अलॉन्ग) का उपयोग करें।
- सत्यापन: जांचें कि कनेक्शन टावर की टेपर्ड संरचना के साथ संरेखित है और तार समान रूप से तनावग्रस्त है (अति-टेंशनिंग से बचना, जो टावर बॉडी को तनाव दे सकता है)। पुष्टि करें कि हार्डवेयर और टर्मिनेशन फिटिंग जंग प्रतिरोधी हैं और टावर के सुरक्षा मानकों का अनुपालन करते हैं।
गायेड वायर और गायेडे एंकर बोल्ट को कैसे कनेक्ट करें?
गायेड एंकर बोल्ट (ग्राउंड एंकर) से गायेडे तारों को जोड़ना टावर की स्थिरता सुनिश्चित करने के लिए तार के तनाव को जमीन पर स्थानांतरित करने के लिए एक महत्वपूर्ण कदम है:
- एंकर तैयारी: सुनिश्चित करें कि ग्राउंड एंकर (भारी-भरकम कंक्रीट या स्टील एंकर, तनाव भार के लिए डिज़ाइन किया गया) गायेडे तार के सापेक्ष 45-60 डिग्री के कोण पर जमीन में ठीक से स्थापित है। एंकर को पुल-आउट बलों का विरोध करने के लिए पूरी तरह से ठीक (कंक्रीट के लिए) और सुरक्षित रूप से एम्बेडेड होना चाहिए।
- एंकर बोल्ट एक्सपोजर: सुनिश्चित करें कि एंकर का टॉप बोल्ट (गायेडे एंकर बोल्ट) जमीन के ऊपर निकला हुआ है और कनेक्शन हार्डवेयर को समायोजित करने के लिए थ्रेडेड है। बोल्ट को गायेडे तार के तनाव का सामना करने के लिए उच्च-शक्ति वाले स्टील से बना होना चाहिए।
- वायर टर्मिनेशन: टावर कनेक्शन के लिए उपयोग की जाने वाली समान उच्च-शक्ति फिटिंग (स्वैज स्लीव, केबल क्लैंप, या थिंबल) का उपयोग करके गायेडे तार के मुक्त सिरे को समाप्त करें, एक सुरक्षित, भार-वहन करने वाला सिरा सुनिश्चित करें।
- कनेक्शन हार्डवेयर असेंबली: गायेडे तार में एक टर्नबकल (तनाव समायोजन के लिए) और एक शैकल संलग्न करें। टर्नबकल नट या वाशर के माध्यम से गायेडे एंकर बोल्ट से जुड़ता है, जिससे तार के तनाव को ठीक करने की अनुमति मिलती है।
- टेंशनिंग और सिक्योरिंग: आवश्यक विनिर्देश के लिए गायेडे तार को तनाव देने के लिए टर्नबकल का उपयोग करें, यह सुनिश्चित करते हुए कि यह एंकर को खींचे बिना पार्श्व बलों का विरोध करता है। एक बार तनावित होने के बाद, समय के साथ ढीला होने से रोकने के लिए कॉटर पिन या लॉक नट के साथ टर्नबकल को लॉक करें।
- अंतिम जांच: सत्यापित करें कि कनेक्शन सुरक्षित है, एंकर में कोई हलचल नहीं दिख रही है, और गायेडे तार सही 45-60 डिग्री के कोण पर संरेखित है। बोल्ट, हार्डवेयर और तार टर्मिनेशन पर जंग के लिए निरीक्षण करें, IEC 62305 और स्थानीय सुरक्षा कोड के अनुपालन को सुनिश्चित करें।
