उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| टावर श्रृंखला: | जीडब्ल्यूएम गाइड पवन माप मस्तूल श्रृंखला | वेल्डिंग: | AWS D1.1 पूर्ण प्रवेश वेल्डिंग |
|---|---|---|---|
| मानक: | आईईसी 61400-12-1 (पवन माप मस्तूल), एएनएसआई टीआईए-222-जी | सामग्री: | एएसटीएम ए572 जीआर50 / क्यू345बी सीमलेस स्टील ट्यूब |
| पैरों की संख्या: | 3 पैर (अनुकूलन योग्य 2/4 पैर) | ऊर्ध्वाधर विचलन: | ＜कुल मस्तूल ऊंचाई का 1/1500 (हवा माप के लिए उच्च परिशुद्धता) |
| ऊँचाई सीमा: | 10 मीटर-150 मीटर (पवन फार्म आवश्यकताओं के अनुसार पूरी तरह से अनुकूलन योग्य) | वज़न: | 1500 किग्रा |
| हवा की गति: | >60एम/एस | जीवनभर: | 20 वर्ष से अधिक |
| सतह का उपचार: | हॉट डिप गैल्वनाइज्ड (एएसटीएम ए123/आईएसओ 1461 मानक के अनुरूप) | नाम: | हॉट डिप गैल्वेनाइज्ड ट्यूबलर स्टील 5G रेडियो एंटीना दूरसंचार मस्तूल संचार दूरसंचार गाइड टॉवर |
| रंग: | अनुकूलित आरएएल रंग एंटी-जंग टॉपकोट | आवेदन: | संचार टावर |
| कनेक्शन संरचना: | निकला हुआ किनारा कनेक्शन/बोल्ट कनेक्शन | प्रयोग: | दूरसंचार |
| संक्षारण प्रतिरोध: | उच्च | रखरखाव: | कम रखरखाव |
| बर्फ भार प्रतिरोध: | 20 मिमी तक बर्फ की कोटिंग (ठंड/उच्च ऊंचाई वाले क्षेत्रों के लिए उपयुक्त) | गाइ वायर परतों की संख्या: | 2-8 परतें (मस्तूल ऊंचाई द्वारा समायोजित) |
| पवन निगरानी इंटरफ़ेस: | 3-12 पूर्व-आरक्षित उपकरण माउंटिंग फ्लैंज | संगत उपकरण: | एनीमोमीटर, विंड वेन, तापमान/आर्द्रता सेंसर, बैरोमीटर |
| डेटा अधिग्रहण अनुकूलता: | मेनस्ट्रीम विंड फ़ार्म डेटा लॉगर सिस्टम से मेल खाता है | उच्च तन्यता बोल्ट ग्रेड: | ग्रेड 10.9 उच्च शक्ति गैल्वनाइज्ड बोल्ट |
| नींव प्रकार: | पूर्व-एम्बेडेड एंकर बोल्ट प्रबलित कंक्रीट फाउंडेशन | कनेक्शन विधि: | फ्लैंज बोल्टेड कनेक्शन (ऑन-साइट वेल्डिंग की आवश्यकता नहीं) |
| प्रमुखता देना: | गैल्वेनाइज्ड पवन मापन मस्त,पवन फार्म मौसम टॉवर,उच्च परिशुद्धता गाइडेड मस्त |
||
1. विनिर्देश
| डिज़ाइन | ||
| 1. डिज़ाइन कोड | EN 1991-1-4 & EN 1993-3-1 | |
| संरचनात्मक स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | हाई टेन्साइल स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिज़ाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. अनुमेय विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति पर | |
| 5. तन्यता ताकत (Mpa) | 360~510 | 470~630 |
| 6. यील्ड स्ट्रेंथ (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. इम्पैक्ट स्ट्रेंथ KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वॉशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वॉशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| मार्किंग | ||
| 14. सदस्यों की मार्किंग की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
गाइडेड वायर टॉवर का टॉवर बॉडी क्या है?

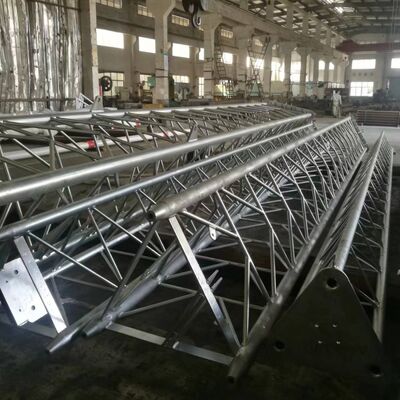

गाइडेड वायर टॉवर (गाइडेड मास्ट टॉवर) का टॉवर बॉडी केंद्रीय, पतली भार-वहन करने वाली संरचना है जो एंटेना, सेंसर या अन्य उपकरणों का समर्थन करती है, जो पार्श्व स्थिरता के लिए बाहरी गाइ तारों पर निर्भर करती है (स्वयं-समर्थन कठोरता के बजाय)। आमतौर पर एक ट्यूबलर या जाली स्टील फ्रेमवर्कके रूप में निर्मित, यह स्व-समर्थन टावरों की तुलना में संकरा होता है और भार वितरण और हवा प्रतिरोध को अनुकूलित करने के लिए एक टेपर्ड डिज़ाइन (आधार पर चौड़ा, शीर्ष पर संकरा) की सुविधा देता है। टॉवर बॉडी को जंग प्रतिरोध और बाहरी वातावरण में दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए गैल्वनाइज्ड स्ट्रक्चरल स्टील (ASTM A36/S235JR मानकों के अनुपालन में) से निर्मित किया जाता है। यह चढ़ाई सीढ़ी, एंटीना माउंट और केबल ट्रे जैसे प्रमुख सहायक उपकरणों के लिए माउंटिंग बेस के रूप में कार्य करता है, और इसका मॉड्यूलर डिज़ाइन ब्रॉडकास्टिंग, दूरसंचार, या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के लिए अनुकूलित 30 मीटर से 200 मीटर से अधिक की ऊंचाई के अनुकूलन की अनुमति देता है।

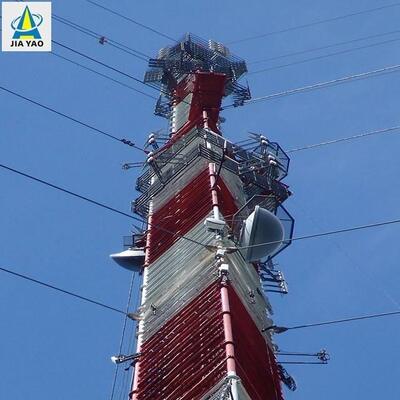

गाइडेड वायर टॉवर पर एंटीना कैसे माउंट करें?
गाइडेड वायर टॉवर पर एंटीना माउंट करना टॉवर के डिज़ाइन और उद्योग मानकों के अनुरूप एक संरचित, सुरक्षा-अनुरूप प्रक्रिया का पालन करता है:
गाइडेड वायर टॉवर पर एंटी-क्लाइम्बिंग डिवाइस क्या है?
गाइडेड वायर टॉवर के लिए एंटी-क्लाइम्बिंग डिवाइस एक विशेष सुरक्षा घटक है जो टॉवर बॉडी पर अनधिकृत पहुंच को रोकने और गिरावट के जोखिम को कम करने के लिए स्थापित किया जाता है। सामान्य डिज़ाइनों में शामिल हैं:
ये उपकरण बाहरी परिस्थितियों का सामना करने के लिए जंग प्रतिरोधी सामग्री (जैसे, गैल्वनाइज्ड स्टील, टॉवर बॉडी से मेल खाता हुआ) से निर्मित होते हैं। उनका प्राथमिक उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई को रोककर सुरक्षा बढ़ाना है, जो स्थानीय भवन सुरक्षा कोड और टॉवर ऑपरेटरों के लिए देयता न्यूनीकरण के अनुरूप है।
गाइडेड वायर और गाइडेड वायर टॉवर को कैसे कनेक्ट करें?
गाइडेड वायर को गाइडेड वायर टॉवर से जोड़ना हवा और भूकंपीय बलों के खिलाफ टॉवर को प्रभावी ढंग से स्थिर करने के लिए तारों की क्षमता सुनिश्चित करने के लिए एक सुरक्षित, भार-वहन प्रक्रिया शामिल है:
गाइडेड वायर और गाइडेड एंकर बोल्ट को कैसे कनेक्ट करें?

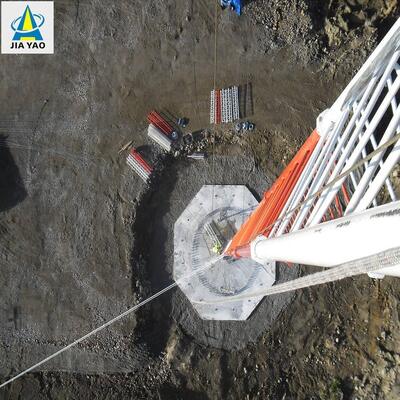

गाइडेड वायर को गाइडेड एंकर बोल्ट (ग्राउंड एंकर) से जोड़ना टॉवर की स्थिरता सुनिश्चित करने के लिए तार के तनाव को जमीन पर स्थानांतरित करने के लिए एक महत्वपूर्ण कदम है:
