विभिन्न इंजीनियरिंग आवश्यकताओं को पूरा करने के लिए हल्के इस्पात और उच्च तन्यता इस्पात विकल्पों के साथ डिज़ाइन किया गया स्टील गाइडेड वायर टॉवर

जियायाओ कंपनी लिमिटेड

1. विनिर्देश

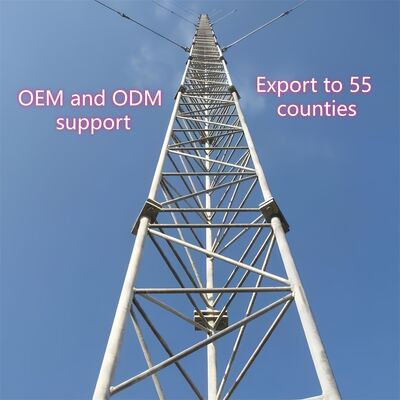

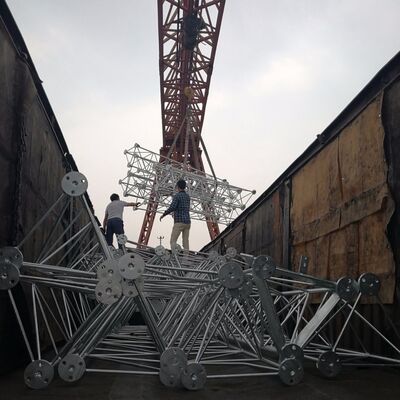

गईड वायर टॉवर का टॉवर बॉडी क्या है?

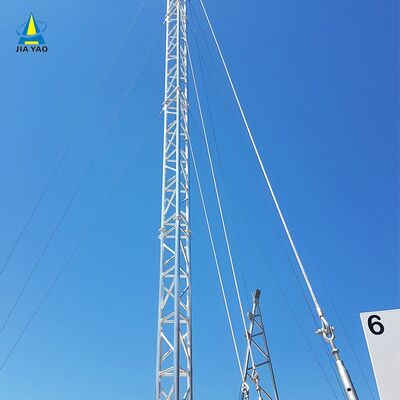

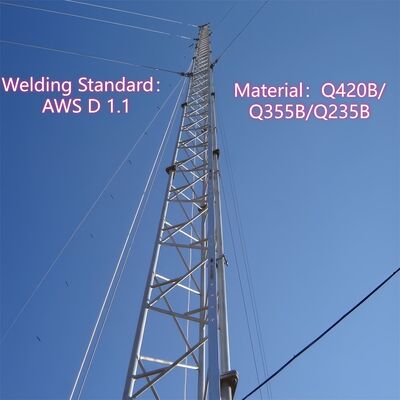

गईड वायर टॉवर (गईड मास्ट टॉवर) का टॉवर बॉडी केंद्रीय, पतली भार-वहन संरचना है जो एंटेना, सेंसर या अन्य उपकरणों का समर्थन करती है, जो पार्श्व स्थिरता के लिए बाहरी गईड तारों पर निर्भर करती है (न कि स्व-समर्थन कठोरता पर)। आमतौर पर एक ट्यूबलर या जाली स्टील फ्रेमवर्कके रूप में निर्मित, यह स्व-समर्थन टावरों की तुलना में संकीर्ण होता है और भार वितरण और हवा प्रतिरोध को अनुकूलित करने के लिए एक टेपर्ड डिज़ाइन (आधार पर चौड़ा, शीर्ष पर संकीर्ण) की सुविधा देता है। टॉवर बॉडी को गैल्वेनाइज्ड स्ट्रक्चरल स्टील (ASTM A36/S235JR मानकों के अनुपालन में) से निर्मित किया जाता है ताकि बाहरी वातावरण में जंग प्रतिरोध और दीर्घकालिक स्थायित्व सुनिश्चित किया जा सके। यह चढ़ाई सीढ़ी, एंटीना माउंट और केबल ट्रे जैसे प्रमुख सहायक उपकरणों के लिए माउंटिंग बेस के रूप में कार्य करता है, और इसका मॉड्यूलर डिज़ाइन 30 मीटर से 200 मीटर से अधिक की ऊँचाई के अनुकूलन की अनुमति देता है, जिसे प्रसारण, दूरसंचार, या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के लिए तैयार किया गया है।

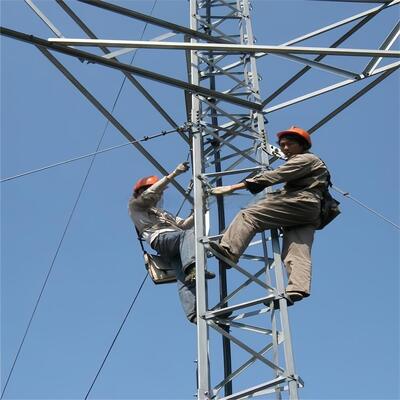

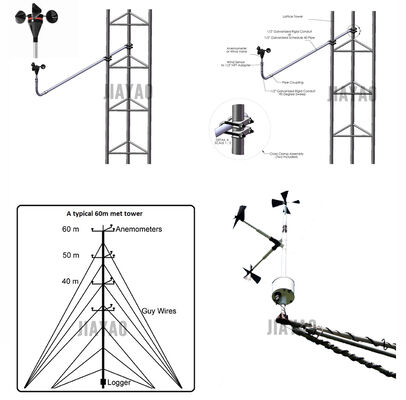

गईड वायर टॉवर पर एंटीना कैसे माउंट करें?

गईड वायर टॉवर पर एंटीना माउंट करना टॉवर के डिज़ाइन और उद्योग मानकों के अनुरूप एक संरचित, सुरक्षा-अनुपालन प्रक्रिया का पालन करता है:

1. पूर्व-स्थापना तैयारी: एंटीना के वजन (हार्डवेयर और संबंधित केबल सहित) का समर्थन करने के लिए टॉवर की भार-वहन क्षमता को सत्यापित करें। जंग, संरचनात्मक क्षति, या ढीले कनेक्शन के लिए टॉवर बॉडी का निरीक्षण करें, और स्थानीय सुरक्षा कोड (जैसे, बिजली संरक्षण के लिए IEC 62305) के अनुपालन की पुष्टि करें।
2. एंटीना माउंट स्थापना: टॉवर बॉडी पर पूर्व-निर्दिष्ट बिंदुओं पर समर्पित एंटीना माउंट (टॉवर के एकीकृत सहायक उपकरण) संलग्न करें। ये माउंट आमतौर पर टॉवर की गैल्वेनाइज्ड स्टील संरचना के साथ संगत उच्च-शक्ति वाले बोल्ट का उपयोग करके सुरक्षित किए जाते हैं, जो एक मजबूत कनेक्शन सुनिश्चित करते हैं जो हवा के बल और कंपन का सामना करता है।
3. एंटीना लिफ्टिंग और पोजिशनिंग: इष्टतम सिग्नल कवरेज के लिए रणनीतिक रूप से चुनी गई लक्ष्य ऊंचाई तक एंटीना को उठाने के लिए क्रेन या विशेष लिफ्टिंग उपकरण का उपयोग करें। सटीकता के लिए लेजर टूल या संरेखण मीटर का उपयोग करके एंटीना को इच्छित ट्रांसमिशन/रिसेप्शन दिशा के साथ संरेखित करें।
4. एंटीना को सुरक्षित करना: आंदोलन को रोकने के लिए निर्दिष्ट टॉर्क तक बोल्ट को कसकर, संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित माउंट पर एंटीना को फास्टन करें। सुनिश्चित करें कि एंटीना समतल और स्थिर है, जिसमें कोई भी डगमगाहट नहीं है जो प्रदर्शन या संरचनात्मक अखंडता को प्रभावित कर सकती है।
5. केबल रूटिंग और एकीकरण: पर्यावरणीय क्षति से बचाने के लिए टॉवर के एकीकृत केबल ट्रे के माध्यम से सिग्नल केबल या फीडर रूट करें। केबल को एंटीना से कनेक्ट करें और उन्हें ग्राउंड-आधारित उपकरणों तक नीचे चलाएं, कनेक्शन बिंदुओं पर उचित इन्सुलेशन और वॉटरप्रूफिंग सुनिश्चित करें।
6. अंतिम निरीक्षण: सुरक्षित स्थापना की पुष्टि करने के लिए एंटीना, माउंट और केबल की दृश्य जांच करें। कार्यक्षमता को सत्यापित करने के लिए एंटीना के सिग्नल ट्रांसमिशन/रिसेप्शन का परीक्षण करें, और सुनिश्चित करें कि पूरी प्रक्रिया के दौरान सभी सुरक्षा प्रोटोकॉल (जैसे, श्रमिकों के लिए गिरावट सुरक्षा) का पालन किया जाता है।

गईड वायर टॉवर पर एंटी-क्लाइम्बिंग डिवाइस क्या है?

गईड वायर टॉवर के लिए एंटी-क्लाइम्बिंग डिवाइस एक विशेष सुरक्षा घटक है जो टॉवर बॉडी पर स्थापित किया जाता है ताकि अनधिकृत पहुंच को रोका जा सके और गिरने के जोखिम को कम किया जा सके। सामान्य डिज़ाइनों में शामिल हैं:

• एंटी-क्लाइम्ब कॉलर/स्कर्ट: टॉवर के आधार के पास (आमतौर पर जमीन से 2-3 मीटर ऊपर) लगे गोलाकार या शंक्वाकार स्टील अवरोध जो हाथ या पैर रखने की जगह न देकर चढ़ाई के प्रयासों को रोकते हैं।
• कांटेदार या दांतेदार निवारक: अनधिकृत चढ़ाई को हतोत्साहित करने के लिए निचले टॉवर अनुभागों या सीढ़ी पर गैर-घातक, नुकीले स्टील अटैचमेंट।
• लॉक एक्सेस: यदि टॉवर में ग्राउंड-लेवल एक्सेस पैनल या सीढ़ी एंट्री पॉइंट से लैस है, तो एक लॉक गेट केवल प्रमाणित कर्मियों तक पहुंच को प्रतिबंधित करता है।

ये उपकरण बाहरी परिस्थितियों का सामना करने के लिए जंग प्रतिरोधी सामग्री (जैसे, गैल्वेनाइज्ड स्टील, टॉवर बॉडी से मेल खाता हुआ) से निर्मित होते हैं। उनका प्राथमिक उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई को रोककर सुरक्षा बढ़ाना है, जो स्थानीय भवन सुरक्षा कोड और टॉवर ऑपरेटरों के लिए देयता न्यूनीकरण के साथ संरेखित होता है।

गईड वायर और गईड वायर टॉवर को कैसे कनेक्ट करें?

गईड वायर को गईड वायर टॉवर से जोड़ना हवा और भूकंपीय बलों के खिलाफ टॉवर को प्रभावी ढंग से स्थिर करने के लिए तारों की क्षमता सुनिश्चित करने के लिए एक सुरक्षित, भार-वहन प्रक्रिया शामिल है:

1. तैयारी: स्थायित्व के लिए जिंक या पॉलीमर कोटिंग के साथ उच्च-तन्यता स्टील केबल (ASTM A475 के अनुपालन में) से बने गईड तारों का चयन करें। सुनिश्चित करें कि टॉवर बॉडी में टॉवर के डिज़ाइन में निर्दिष्ट 20-30 मीटर के अंतराल पर पूर्व-निर्मित अटैचमेंट पॉइंट (जैसे, लग्स, ब्रैकेट, या क्रॉसआर्म) हैं।
2. अटैचमेंट हार्डवेयर स्थापना: उच्च-शक्ति वाले बोल्ट (टॉवर की गैल्वेनाइज्ड स्टील संरचना के साथ संगत) का उपयोग करके टॉवर के पूर्व-निर्दिष्ट अटैचमेंट पॉइंट पर भारी-ड्यूटी गईड वायर ब्रैकेट या क्लेविस माउंट करें। ये ब्रैकेट टॉवर बॉडी में तनाव को समान रूप से वितरित करने के लिए इंजीनियर किए गए हैं।
3. वायर टर्मिनेशन: प्रत्येक गईड वायर के सिरे को सुरक्षित करने के लिए पेशेवर टर्मिनेशन फिटिंग (जैसे, स्वैज स्लीव, केबल क्लैंप, या थिंबल) का उपयोग करें। स्वैज स्लीव एक स्थायी, उच्च-शक्ति कनेक्शन के लिए तार पर क्रिम्प्ड होते हैं, जबकि केबल क्लैंप समायोज्य टेंशनिंग प्रदान करते हैं।
4. कनेक्शन और टेंशनिंग: टॉवर के ब्रैकेट से गईड वायर के टर्मिनेटेड सिरे को एक शैकल या पिन का उपयोग करके संलग्न करें, जिसमें कोई ढील न हो। टॉवर पर पार्श्व बलों को संतुलित करने के लिए महत्वपूर्ण - डिज़ाइन विनिर्देश के लिए तार के तनाव को समायोजित करने के लिए एक टेंशनिंग टूल (जैसे, एक टर्नबकल या कम-अलॉन्ग) का उपयोग करें।
5. सत्यापन: जांचें कि कनेक्शन टॉवर की टेपर्ड संरचना के साथ संरेखित है और तार समान रूप से तनावग्रस्त है (अति-कसने से बचें, जो टॉवर बॉडी पर तनाव डाल सकता है)। पुष्टि करें कि हार्डवेयर और टर्मिनेशन फिटिंग जंग प्रतिरोधी हैं और टॉवर के सुरक्षा मानकों का अनुपालन करते हैं।

गईड वायर और गईड एंकर बोल्ट को कैसे कनेक्ट करें?

गईड वायर को गईड एंकर बोल्ट (ग्राउंड एंकर) से जोड़ना टॉवर की स्थिरता सुनिश्चित करने के लिए तार के तनाव को जमीन पर स्थानांतरित करने के लिए एक महत्वपूर्ण कदम है:

1. एंकर तैयारी: सुनिश्चित करें कि ग्राउंड एंकर (भारी-ड्यूटी कंक्रीट या स्टील एंकर, जो तनाव भार के लिए डिज़ाइन किया गया है) को गईड वायर के सापेक्ष 45-60 डिग्री के कोण पर जमीन में ठीक से स्थापित किया गया है। एंकर को पुल-आउट बलों का विरोध करने के लिए पूरी तरह से ठीक (कंक्रीट के लिए) और सुरक्षित रूप से एम्बेडेड होना चाहिए।
2. एंकर बोल्ट एक्सपोजर: सुनिश्चित करें कि एंकर का टॉप बोल्ट (गईड एंकर बोल्ट) जमीन से ऊपर निकला हुआ है और कनेक्शन हार्डवेयर को समायोजित करने के लिए थ्रेडेड है। बोल्ट को गईड वायर के तनाव का सामना करने के लिए उच्च-शक्ति वाले स्टील से बना होना चाहिए।
3. वायर टर्मिनेशन: टॉवर कनेक्शन के लिए उपयोग की जाने वाली समान उच्च-शक्ति फिटिंग (स्वैज स्लीव, केबल क्लैंप, या थिंबल) का उपयोग करके गईड वायर के मुक्त सिरे को टर्मिनेट करें, एक सुरक्षित, भार-वहन सिरा सुनिश्चित करें।
4. कनेक्शन हार्डवेयर असेंबली: एक टर्नबकल (तनाव समायोजन के लिए) और एक शैकल को टर्मिनेटेड गईड वायर से संलग्न करें। टर्नबकल एक नट या वाशर के माध्यम से गईड एंकर बोल्ट से जुड़ता है, जिससे तार के तनाव को ठीक किया जा सकता है।
5. टेंशनिंग और सिक्योरिंग: आवश्यक विनिर्देश के लिए गईड वायर को तनाव देने के लिए टर्नबकल का उपयोग करें, यह सुनिश्चित करते हुए कि यह टॉवर बॉडी को खींचे बिना पार्श्व बलों का विरोध करता है। एक बार तनाव हो जाने पर, समय के साथ ढीला होने से रोकने के लिए कॉटर पिन या लॉक नट के साथ टर्नबकल को लॉक करें।
6. अंतिम जांच: सत्यापित करें कि कनेक्शन सुरक्षित है, एंकर में कोई हलचल नहीं दिख रही है, और गईड वायर सही 45-60 डिग्री के कोण पर संरेखित है। बोल्ट, हार्डवेयर और वायर टर्मिनेशन पर जंग के लिए निरीक्षण करें, IEC 62305 और स्थानीय सुरक्षा कोड का अनुपालन सुनिश्चित करें।
