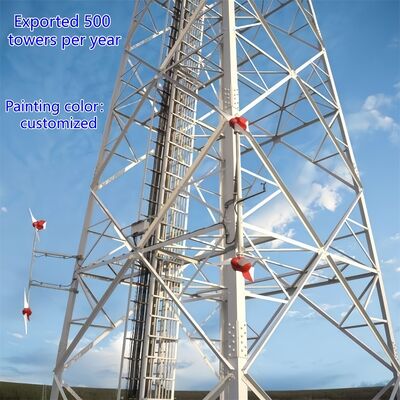

सुरक्षित और संयोजन के लिए DIN 7990 और ISO 6507 1 मानकों को पूरा करने वाले बोल्ट नट और वाशर के साथ स्टील से निर्मित 4 पैरों वाला कोणीय स्टील टावर

JIAYAO CO.,LID

वह क्या है?4-पैर वाला कोणीय स्टील जालीदार टावर?

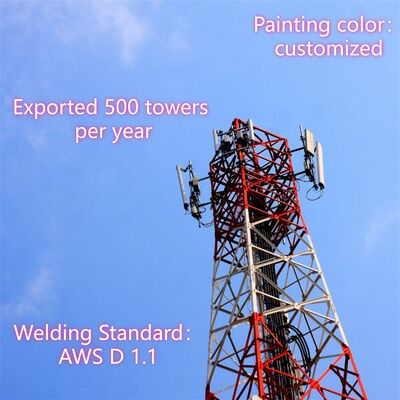

4-पैर वाला कोणीय स्टील जालीदार टावरएक स्व-सहायक, उच्च-शक्ति वाली स्टील संरचना है जिसे महत्वपूर्ण बुनियादी ढांचे के समर्थन के लिए डिज़ाइन किया गया है। अपने वर्ग-आधारित चार-पैर वाले फ्रेम और क्रिस्क्रॉस जाली कनेक्शन द्वारा विशेषता, यह दुनिया भर में संचार, बिजली संचरण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय आधार के रूप में कार्य करता है। गुयेड टावरों के विपरीत जो स्थिरता के लिए बाहरी तारों पर निर्भर करते हैं, यह स्व-सहायक डिज़ाइन स्वतंत्र रूप से खड़ा होता है, जिससे यह शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरण के अनुकूल हो जाता है।

उत्पाद विवरण

पैकेजिंग विवरण:क्लाइंट की आवश्यकताओं के अनुसार टेलीकॉम टावर को गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।

वितरण:टियांजिन पोर्ट से भुगतान के 20 दिनों में भेज दिया गया

टावर सदस्य:एक स्टील टावर को कई बंडलों में अलग किया गया है।

बोल्ट:Pacrum.lon बैग या स्टील

4 पैरों वाले कोणीय स्टील टावर की जाली संरचना क्या है?

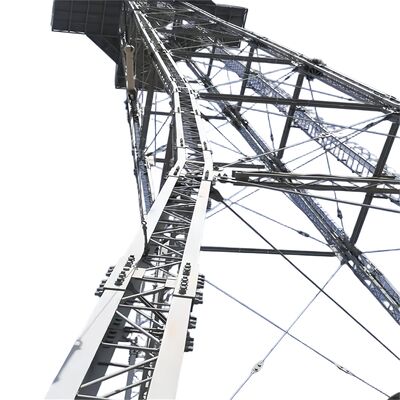

4-पैर वाले कोणीय स्टील टावर की जाली संरचना एक क्रिस्क्रॉस, ट्रस-जैसे फ्रेमवर्क है जो टावर के चार ऊर्ध्वाधर कोण स्टील पैरों को जोड़ता है। परस्पर जुड़े स्टील सदस्यों (आमतौर पर कोणीय स्टील या जाली बार) से बना, यह एक वेब-जैसे पैटर्न बनाता है जो भार को वितरित करता है—जिसमें टावर का अपना वजन, उपकरण का वजन, हवा, भूकंपीय बल और बर्फ का भार शामिल है—सभी चार पैरों पर समान रूप से। यह संरचना टावर की ऊंचाई के माध्यम से एकीकृत है, टावर के टेपर्ड डिज़ाइन (आधार पर व्यापक, शीर्ष पर संकीर्ण) को पूरक करती है ताकि संरचनात्मक अखंडता और स्थिरता को बढ़ाया जा सके। जाली विन्यास उच्च शक्ति को हल्के प्रदर्शन के साथ संतुलित करता है, लोड-बेयरिंग क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करते हुए सामग्री के उपयोग को कम करता है। यह वायु प्रवाह की सुविधा भी प्रदान करता है, हवा के प्रतिरोध को कम करता है और टावर की समग्र स्थिरता में और सुधार करता है।

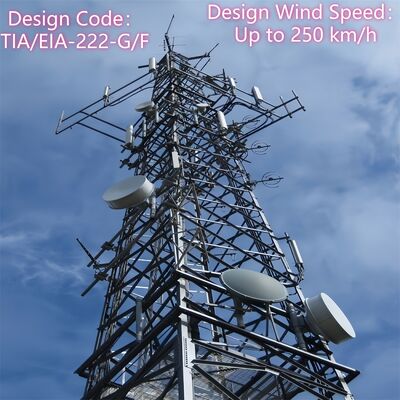

4 पैरों वाले कोणीय स्टील टावर पर MW डिश कैसे माउंट करें?​

4-पैर वाले कोणीय स्टील टावर पर एक माइक्रोवेव (MW) डिश माउंट करना एक व्यवस्थित, सुरक्षा-अनुपालक प्रक्रिया का पालन करता है:

1. पूर्व-स्थापना तैयारी: यह सुनिश्चित करने के लिए टावर की भार-वहन क्षमता को सत्यापित करें कि यह MW डिश के वजन (डिश, माउंटिंग ब्रैकेट और संबद्ध हार्डवेयर सहित) का समर्थन कर सकता है। जांचें कि टावर का डिज़ाइन उपकरण माउंटिंग के लिए प्रासंगिक मानकों (जैसे, TIA/EIA-222-G/F) का अनुपालन करता है।
2. ब्रैकेट स्थापना: टावर के शरीर या उपकरण प्लेटफॉर्म पर पूर्व-निर्धारित माउंटिंग पॉइंट्स पर समर्पित एंटीना/माइक्रोवेव ब्रैकेट (टावर या कस्टम-निर्मित के साथ प्रदान किए गए) संलग्न करें। इन ब्रैकेट्स को जाली संरचना या टावर पैरों से एक मजबूत कनेक्शन सुनिश्चित करने के लिए उच्च-शक्ति वाले बोल्ट (ISO 898 ग्रेड 6.8/8.8 का अनुपालन) का उपयोग करके सुरक्षित किया जाता है।
3. डिश लिफ्टिंग और पोजिशनिंग: MW डिश को लक्ष्य ऊंचाई (आमतौर पर टावर के ऊपरी वर्गों या एक समर्पित उपकरण प्लेटफॉर्म पर) तक उठाने के लिए क्रेन या विशेष लिफ्टिंग उपकरण का उपयोग करें। सुनिश्चित करें कि डिश इच्छित पॉइंट-टू-पॉइंट संचार पथ के साथ संरेखित है (आवश्यकतानुसार अज़ीमुथ और ऊंचाई के लिए समायोजित करें)।
4. डिश को सुरक्षित करना: संगत हार्डवेयर का उपयोग करके पूर्व-स्थापित ब्रैकेट्स पर MW डिश को जकड़ें, कैलिब्रेटेड टूल के साथ निर्दिष्ट टॉर्क पर बोल्ट को कस लें। सुनिश्चित करें कि डिश समतल और स्थिर है, बिना किसी डगमगाहट या गति के।
5. केबल रूटिंग और एकीकरण: पर्यावरण क्षति से बचाने के लिए डिश की सिग्नल केबलों को टावर के एकीकृत केबल ट्रे के माध्यम से रूट करें। टावर बेस या मध्यवर्ती प्लेटफॉर्म पर उपयुक्त उपकरण (जैसे, ट्रांसमीटर/रिसीवर) से केबलों को कनेक्ट करें, उचित इन्सुलेशन और वॉटरप्रूफिंग सुनिश्चित करें।
6. अंतिम निरीक्षण: यह पुष्टि करने के लिए एक दृश्य जांच करें कि डिश सुरक्षित रूप से माउंट है, ब्रैकेट बरकरार हैं, और केबल ठीक से व्यवस्थित हैं। संरेखण और कार्यक्षमता को सत्यापित करने के लिए डिश के सिग्नल ट्रांसमिशन का परीक्षण करें, पूरी प्रक्रिया में सुरक्षा प्रोटोकॉल का पालन करें।

4 पैरों वाले कोणीय स्टील टावर की मुख्य संरचना क्या है?

4-पैर वाले कोणीय स्टील टावर की मुख्य संरचना स्थिरता और भार-वहन के लिए डिज़ाइन किया गया एक स्व-सहायक फ्रेमवर्क है, जिसमें तीन मुख्य घटक होते हैं:

• चार ऊर्ध्वाधर कोण स्टील पैर: प्राथमिक भार-वहन तत्व, उच्च-गुणवत्ता वाले संरचनात्मक स्टील (जैसे, Q235B, Q345B, Q420; ASTM A36/A572 के अनुरूप) से बने और एक वर्ग आधार विन्यास में व्यवस्थित। ये पैर टावर के कुल वजन (उपकरण और पर्यावरणीय भार सहित) को नींव में स्थानांतरित करते हैं।
• जाली ट्रस कनेक्शन: क्रिस्क्रॉस स्टील सदस्य (कोणीय स्टील या जाली बार) जो चार पैरों को क्षैतिज और तिरछे जोड़ते हैं। यह ट्रस सिस्टम संरचना में समान रूप से भार वितरित करता है, कठोरता को बढ़ाता है, और पार्श्व बलों (हवा, भूकंपीय गतिविधि) का विरोध करता है, जो टावर के विशिष्ट जाली पैटर्न का निर्माण करता है।
• टेपर्ड फ्रेम डिज़ाइन: टावर आधार से शीर्ष तक धीरे-धीरे संकीर्ण होता है (नीचे व्यापक, शीर्ष पर संकीर्ण), जहां भार सबसे भारी होते हैं (आधार पर) और उच्च ऊंचाई पर हवा के प्रतिरोध को कम करते हुए संरचनात्मक अखंडता का अनुकूलन करता है।

पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफॉर्म, चढ़ाई सीढ़ी, और केबल ट्रे) व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य फ्रेमवर्क में एकीकृत हैं, लेकिन चार ऊर्ध्वाधर पैर और जाली ट्रस कनेक्शन टावर की संरचनात्मक रीढ़ बनाते हैं।

4 पैरों वाले कोणीय स्टील टावर का प्लेटफॉर्म, सीढ़ी

ए. प्लेटफॉर्म

• उद्देश्य: उपकरण (जैसे, MW डिश, 5G एंटीना, निगरानी उपकरण) और टावर घटकों को स्थापित करने, बनाए रखने या निरीक्षण करने के लिए एक ऊंचा, स्थिर कार्यक्षेत्र के रूप में कार्य करता है। यह चढ़ाई के दौरान श्रमिकों के लिए एक सुरक्षित विश्राम बिंदु भी प्रदान करता है।
• डिजाइन विशेषताएं: आमतौर पर गैल्वेनाइज्ड स्टील से बना (संक्षारण प्रतिरोध के लिए ASTM A123/ISO 1461 का अनुपालन) और निर्दिष्ट ऊंचाइयों पर टावर की जाली संरचना में एकीकृत। प्लेटफॉर्म में कार्यकर्ता सुरक्षा सुनिश्चित करने के लिए सुरक्षा रेलिंग, गैर-पर्ची सतहें और एक्सेस हैच शामिल हो सकते हैं। वे श्रमिकों, उपकरणों और उपकरणों के वजन का समर्थन करने के लिए इंजीनियर हैं, जो टावर की समग्र भार-वहन क्षमता के साथ संरेखित हैं।
• अनुकूलन: परियोजना की जरूरतों के आधार पर कई ऊंचाइयों पर जोड़ा जा सकता है (जैसे, एंटीना माउंटिंग पॉइंट्स या रखरखाव के लिए मध्य-टावर के पास)।

बी. सीढ़ी

• उद्देश्य: एक समर्पित सुरक्षा एक्सेस सिस्टम जो श्रमिकों को स्थापना, निरीक्षण या मरम्मत के लिए प्लेटफॉर्म, उपकरण या ऊपरी वर्गों तक पहुंचने के लिए टावर पर चढ़ने की अनुमति देता है।
• डिजाइन विशेषताएं: टिकाऊपन और संक्षारण प्रतिरोध के लिए गैल्वेनाइज्ड स्टील से निर्मित, आरामदायक चढ़ाई के लिए समान रूप से दूरी वाले रंज (प्रति उद्योग सुरक्षा मानकों)। प्रमुख सुरक्षा विशेषताओं में हैंडरेल्स, फॉल-अरेस्ट सिस्टम (जैसे, हार्नेस के लिए केबल गाइड) और कभी-कभी गिरने से रोकने के लिए पिंजरे के बाड़े शामिल हैं। सीढ़ी को टावर के पैरों या जाली ट्रस से लंबवत रूप से जोड़ा जाता है, जो एक सुरक्षित, स्थिर पथ सुनिश्चित करता है।
• अनुपालन: सुरक्षा नियमों और उद्योग मानकों (जैसे, TIA/EIA-222-G/F) के अनुरूप डिज़ाइन किया गया, ऊर्ध्वाधर पहुंच के दौरान कार्यकर्ता सुरक्षा को प्राथमिकता देना।

साथ में, प्लेटफॉर्म और सीढ़ी उच्च ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच को सक्षम करके टावर की उपयोगिता को बढ़ाते हैं, चल रहे संचालन और रखरखाव का समर्थन करते हैं।

​

गैल्वनाइजिंग कोणीय स्टील टावर परीक्षण

गैल्वनाइजिंग 4-पैर वाले कोणीय स्टील जालीदार टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने और टावर के सेवा जीवन को 20 वर्षों से अधिक तक बढ़ाने के लिए दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है। नीचे इसके गैल्वनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया है:

1. मुख्य परीक्षण उद्देश्य

• टिकाऊ संक्षारण सुरक्षा के लिए पर्याप्त कोटिंग मोटाई सुनिश्चित करें।
• जस्ता कोटिंग एकरूपता और मजबूत आसंजन को सत्यापित करें (छीलने/फ्लेकिंग को रोकें)।
• कोई महत्वपूर्ण दोष (जैसे, नंगे स्टील, दरारें, गड्ढे) की जाँच करें।
• अंतर्राष्ट्रीय मानकों (ASTM A123, ISO 1461) का अनुपालन करें।

2. प्रमुख परीक्षण विधियाँ (फैक्टरी और स्थापना के बाद आयोजित)

• कोटिंग मोटाई: चुंबकीय मोटाई गेजों (गैर-विनाशकारी) या माइक्रोमीटर (नमूना-केवल विनाशकारी) का उपयोग करें; न्यूनतम 85–120 μm (कठोर वातावरण के लिए मोटा)।
• आसंजन: बेंड टेस्ट (180°), हैमर टेस्ट, या चाकू क्रॉस-हैच टेस्ट—कोई कोटिंग अलग नहीं होनी चाहिए।
• दृश्य निरीक्षण: नंगे स्टील, दरारें, असमान जस्ता निर्माण, या संदूषण की जाँच करें; यदि गैर-प्रभावित हो तो मामूली अनियमितताएँ स्वीकार्य हैं।
• संक्षारण प्रतिरोध: नमक स्प्रे परीक्षण (ASTM B117/ISO 9227) 100–500 घंटे के लिए (लाल जंग का विरोध करें); वैकल्पिक दीर्घकालिक क्षेत्र जोखिम।
• वैकल्पिक रासायनिक विश्लेषण: ≥98% जस्ता शुद्धता की पुष्टि करने और अशुद्धियों का पता लगाने के लिए AAS/XRF।

3. अनुपालन मानक

ASTM (A123, B117, A572), ISO (1461, 9227, 898), टावर डिज़ाइन कोड (TIA/EIA-222-G/F), और स्थानीय नियमों का पालन करें।

4. स्थापना के बाद स्पॉट-चेक

• महत्वपूर्ण जोड़ों पर मोटाई को फिर से मापें।
• क्षति (खरोंच, डेंट) का निरीक्षण करें और यदि आवश्यक हो तो जस्ता-समृद्ध पेंट से स्पर्श करें।
• बोल्ट छेद और उच्च-पहनने वाले क्षेत्रों पर कोटिंग अखंडता को सत्यापित करें।

यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, जो बुनियादी ढांचा अनुप्रयोगों में टावर के प्रदर्शन का समर्थन करता है।

अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!

पैकेजिंग और शिपिंग

प्रमाण पत्र

​अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!

अनुकूलित उत्पाद प्रकार और लाभ

स्व-सहायक टावर 
स्व-सहायक टावर आमतौर पर 3 पैर या 4 पैर वाला टावर होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है। कनेक्शन के लिए, ट्यूबलर टावर को फ्लैंज द्वारा जोड़ा जाता है, और एंगल स्टील टावर को नट और बोल्ट द्वारा जोड़ा जाता है। 
विशेषताएँ: 
1. हवा के भार का छोटा गुणांक, मजबूत हवा प्रतिरोध। 
2. भूमि संसाधन बचाएं, सुविधाजनक स्थान। 
सुविधाजनक परिवहन और स्थापना। 

पाइप स्टील टावर
 ट्यूब टावर एक स्व-सहायक ऊंची स्टील संरचना को संदर्भित करता है जिसमें स्टील पाइप से बना एक टावर कॉलम और एक त्रिकोणीय आकार में एक टावर बॉडी सेक्शन होता है। इसकी मुख्य विशेषताएं यह हैं कि तीन ट्यूब टावर कॉलम स्टील पाइप से बने होते हैं और टावर बॉडी सेक्शन एक त्रिकोणीय आकार में होता है, जो एंगल स्टील से अलग एक ऊंची स्टील संरचना है।

मोनोपोल टावर

मोनोपोल टावर, एक आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र शामिल है, लागत प्रभावी है, और निर्माण के बहुमत द्वारा अपनाया जाता है। टावर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जुड़ा होता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार के जटिल क्षेत्र स्थल के अनुकूल हो सकता है।

गुयेड टावर 
गुयेड टावर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील गाय वायर का उपयोग करके मजबूत की जाती है। गुयेड टावर एक सामान्य प्रकार का संचार टावर है जो किफायती और व्यावहारिक है। यह दूसरों की तुलना में हल्का और सस्ता है। यह भौगोलिक व्यापक क्षेत्रों के लिए बहुत उपयुक्त है। 

गार्ड टावर
वॉचटावर एक बहुआयामी इमारत है जिसका उपयोग मुख्य रूप से आसपास के वातावरण का निरीक्षण करने के लिए किया जाता है और कई क्षेत्रों में महत्वपूर्ण भूमिका निभाता है। इसका डिज़ाइन प्राकृतिक वातावरण के साथ सद्भाव और एकता पर जोर देता है, और वास्तुशिल्प शैली आमतौर पर आसपास के वातावरण के साथ समन्वयित होती है। अवलोकन टावर आमतौर पर टावर बॉडी, प्लेटफॉर्म, टावरों और सीढ़ियों से बने होते हैं, जिनमें कॉम्पैक्ट और टिकाऊ संरचनाएं होती हैं।

कैमोफ्लैज्ड ट्री टावर
कैमोफ्लैज्ड ट्री टावर भी बायोनिक ट्री टावर के एक प्रकार के कार्टिफ़िशियल ट्री हैं, जो एक वास्तविक की तरह आधार पर हैं, साथ ही सावधानीपूर्वक डिज़ाइन किया गया है, जब दर्शनीय क्षेत्र, पार्क और स्क्वायर में वास्तविक पेड़ों के बीच रखा जाता है, तो यह प्रकृति का एक हिस्सा होगा। 
विशेषताएँ: 
1. उत्तम संरचना और भव्य उपस्थिति। 
2. मजबूत संरचनात्मक स्थिरता और लंबा काम करने का जीवन। 
3. छोटा क्षेत्र कवर करना और महान आर्थिक प्रभाव।

हमारी सेवाएं

JIAYAO CO., LTD. एक पेशेवर टेलीकॉम टावर निर्माता है और ISO9001 द्वारा अनुमोदित है। हम ग्राहकों को सबसे अनुकूलित समाधान और सर्वोत्तम संचार टावर प्रदान करने के लिए प्रतिबद्ध हैं। कई उत्पादों का निर्यात संयुक्त राज्य अमेरिका, यूरोप और अन्य 55 विभिन्न काउंटियों में किया गया है।
हम एंगल स्टील टावर, ट्यूब स्टील टावर, मोनोपोल टावर, पाइन ट्री टावर, गुयेड टावर और गार्ड टावर के डिजाइन और निर्माता में विशेषज्ञ हैं। हमारे विभागों में डिजाइन, आर एंड डी, निरीक्षण, प्रयोगशाला, क्यूसी, गैल्वनाइजेशन और स्टील टावर विभाग शामिल हैं। हमारे कच्चे माल चीन में प्रसिद्ध स्टील मिलों से आते हैं: HBIS ग्रुप, Baowu स्टील ग्रुप, Shougang ग्रुप।
​

यदि आपको इसकी आवश्यकता है, तो हम आपका दिन में 24 घंटे स्वागत करेंगे!
