उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| मानक: | एएनएसआई/टीआईए-222-जी-2005 | सामग्री: | एएसटीएम ए36 ए572 जीआर50 |
|---|---|---|---|
| गैल्वनीकरण मानक: | एएसटीएम ए123/ आईएसओ 1461 | प्रमाणपत्र: | आईएसओ 9001: 2008 |
| नाम: | स्टील टावर 4 लेग्ड एंगुलर स्टील टावर को मजबूत निर्माण और अंतरराष्ट्रीय डिजाइन कोड के अनुपालन की विशे | ऊंचाई: | 20-110M |
| संरचना: | चार सहायक पैर | नट और बोल्ट: | ग्रेड 8.8/6.8/4.8 |
| जीवनभर: | 20 वर्ष से अधिक | सामान: | एंटीना माउंट, चढ़ाई सीढ़ी, बिजली सुरक्षा प्रणाली |
| सतह का उपचार: | चित्रित या पाउडर लेपित | नींव प्रकार: | कंक्रीट या स्टील फाउंडेशन |
| आवेदन: | दूरसंचार, विद्युत पारेषण, प्रसारण | हवा की गति प्रतिरोध: | ≥60एम/एस |
| ऊंचाई सीमा: | 10 मी से 60 मी | कलई करना: | गर्म स्नान जस्ती |
| पवन प्रतिरोध: | उच्च | आधार प्रकार: | ठोस नींव |
| एंटीना माउंटिंग: | शीर्ष या साइड माउंटिंग | रिश्ते का प्रकार: | बोल्ट |
| प्रयोग: | पारेषण एवं वितरण | बिजली से धातु चढ़ाने की क्रिया: | गर्म स्नान जस्ती |
| डिजाइन भार: | अनुकूलन | रखरखाव: | कम रखरखाव की आवश्यकता है |
| अनुकूलन: | अनुरोध पर उपलब्ध | माइक्रोवेव डिश लोड हो रहा है: | अनुकूलन |
| चढ़ने की सीढ़ी: | बाहरी या आंतरिक | नींव का प्रकार: | ठोस नींव |
| प्लेटफार्म प्रकार: | गोल या चौकोर | मूल: | चीन |
| इंस्टॉलेशन तरीका: | इकट्ठा या वेल्ड किया हुआ | भार क्षमता: | स्वनिर्धारित |
| भार क्षमता: | ग्राहक की आवश्यकताओं के अनुसार डिज़ाइन किया गया | ||
| प्रमुखता देना: | चार पैर वाला इस्पात दूरसंचार टॉवर,वारंटी के साथ कोणीय स्टील टावर,मजबूत दूरसंचार टावर अंतर्राष्ट्रीय अनुपालन |
||
JIAYAO CO.,LID

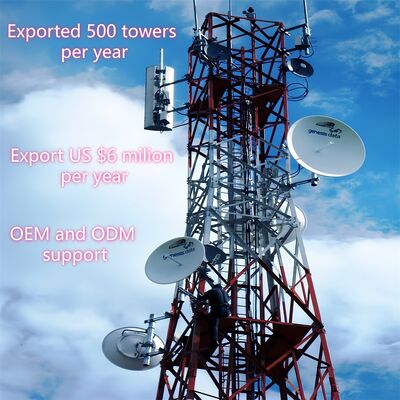

4-पैर वाला कोणीय स्टील जालीदार टावरएक स्व-सहायक, उच्च-शक्ति वाली स्टील संरचना है जिसे महत्वपूर्ण बुनियादी ढांचे के समर्थन के लिए डिज़ाइन किया गया है। अपने वर्ग-आधारित चार-पैर वाले फ्रेम और क्रिस्क्रॉस जाली कनेक्शन द्वारा विशेषता, यह दुनिया भर में संचार, बिजली संचरण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय आधार के रूप में कार्य करता है। गुयेड टावरों के विपरीत जो स्थिरता के लिए बाहरी तारों पर निर्भर करते हैं, यह स्व-सहायक डिज़ाइन स्वतंत्र रूप से खड़ा होता है, जिससे यह शहरी क्षेत्रों से लेकर दूरदराज के क्षेत्रों तक विविध वातावरण के अनुकूल हो जाता है।
उत्पाद विवरण
पैकेजिंग विवरण:क्लाइंट की आवश्यकताओं के अनुसार टेलीकॉम टावर को गैल्वेनाइज्ड स्ट्रैपिंग द्वारा बंडल किया जाएगा।
वितरण:टियांजिन पोर्ट से भुगतान के 20 दिनों में भेज दिया गया
टावर सदस्य:एक स्टील टावर को कई बंडलों में अलग किया गया है।
बोल्ट:Pacrum.lon बैग या स्टील
| डिज़ाइन | ||
| 1. डिज़ाइन कोड | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| संरचनात्मक स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. डिज़ाइन पवन गति | 250 किमी/घंटा तक | |
| 4. अनुमेय विक्षेपण | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता शक्ति (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 235 | 355 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |

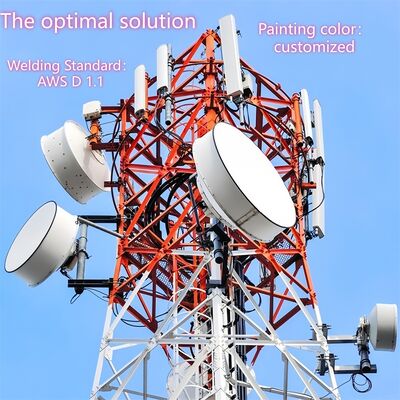

| 13. मानक | AWS D1.1 | |
| अंकन | ||
| 14. सदस्यों के अंकन की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| गैल्वनाइजिंग | ||
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
| परीक्षण | ||
| 17. फैक्टरी परीक्षण |
तन्यता परीक्षण, तत्वों का विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस परीक्षण, हैमर परीक्षण |
|

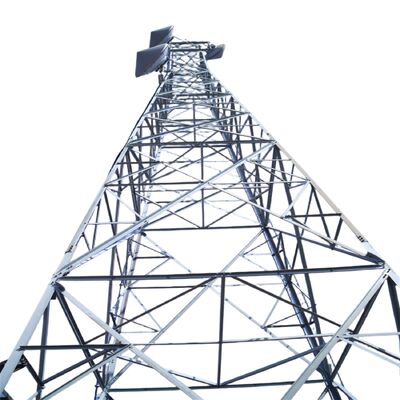

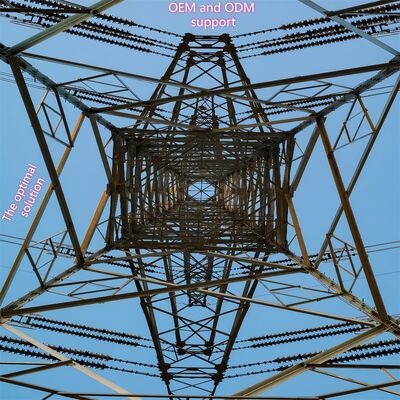

4-पैर वाले कोणीय स्टील टावर की जाली संरचना एक क्रिस्क्रॉस, ट्रस-जैसे फ्रेमवर्क है जो टावर के चार ऊर्ध्वाधर कोण स्टील पैरों को जोड़ता है। परस्पर जुड़े स्टील सदस्यों (आमतौर पर कोणीय स्टील या जाली बार) से बना, यह एक वेब-जैसे पैटर्न बनाता है जो भार को वितरित करता है—जिसमें टावर का अपना वजन, उपकरण का वजन, हवा, भूकंपीय बल और बर्फ का भार शामिल है—सभी चार पैरों पर समान रूप से। यह संरचना टावर की ऊंचाई के माध्यम से एकीकृत है, टावर के टेपर्ड डिज़ाइन (आधार पर व्यापक, शीर्ष पर संकीर्ण) को पूरक करती है ताकि संरचनात्मक अखंडता और स्थिरता को बढ़ाया जा सके। जाली विन्यास उच्च शक्ति को हल्के प्रदर्शन के साथ संतुलित करता है, लोड-बेयरिंग क्षमता और चरम पर्यावरणीय परिस्थितियों के प्रतिरोध को अधिकतम करते हुए सामग्री के उपयोग को कम करता है। यह वायु प्रवाह की सुविधा भी प्रदान करता है, हवा के प्रतिरोध को कम करता है और टावर की समग्र स्थिरता में और सुधार करता है।

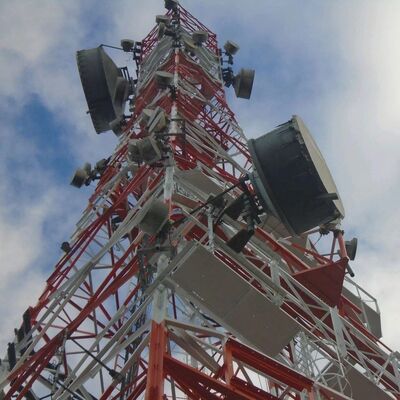

4-पैर वाले कोणीय स्टील टावर पर एक माइक्रोवेव (MW) डिश माउंट करना एक व्यवस्थित, सुरक्षा-अनुपालक प्रक्रिया का पालन करता है:
4-पैर वाले कोणीय स्टील टावर की मुख्य संरचना स्थिरता और भार-वहन के लिए डिज़ाइन किया गया एक स्व-सहायक फ्रेमवर्क है, जिसमें तीन मुख्य घटक होते हैं:
पूरक संरचनात्मक तत्व (जैसे, उपकरण प्लेटफॉर्म, चढ़ाई सीढ़ी, और केबल ट्रे) व्यावहारिक कार्यक्षमता का समर्थन करने के लिए मुख्य फ्रेमवर्क में एकीकृत हैं, लेकिन चार ऊर्ध्वाधर पैर और जाली ट्रस कनेक्शन टावर की संरचनात्मक रीढ़ बनाते हैं।

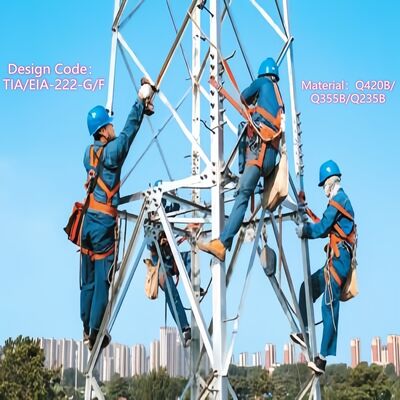

साथ में, प्लेटफॉर्म और सीढ़ी उच्च ऊंचाई वाले उपकरणों और घटकों तक सुरक्षित, कुशल पहुंच को सक्षम करके टावर की उपयोगिता को बढ़ाते हैं, चल रहे संचालन और रखरखाव का समर्थन करते हैं।
गैल्वनाइजिंग 4-पैर वाले कोणीय स्टील जालीदार टावरों के लिए एक महत्वपूर्ण सतह उपचार है, जो कठोर बाहरी परिस्थितियों का सामना करने और टावर के सेवा जीवन को 20 वर्षों से अधिक तक बढ़ाने के लिए दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है। नीचे इसके गैल्वनाइजिंग परीक्षण का एक सरलीकृत अवलोकन दिया गया है:
ASTM (A123, B117, A572), ISO (1461, 9227, 898), टावर डिज़ाइन कोड (TIA/EIA-222-G/F), और स्थानीय नियमों का पालन करें।
यह परीक्षण गैल्वेनाइज्ड कोटिंग की विश्वसनीयता सुनिश्चित करता है, जो बुनियादी ढांचा अनुप्रयोगों में टावर के प्रदर्शन का समर्थन करता है।
अधिक जानकारी के लिए कृपया यहां क्लिक करें!!!!!!
मोनोपोल टावर, एक आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, जिसमें सुंदर उपस्थिति है, 9 से 18 वर्ग मीटर का एक छोटा क्षेत्र शामिल है, लागत प्रभावी है, और निर्माण के बहुमत द्वारा अपनाया जाता है। टावर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति बोल्ट या ओवरलैप (स्लिप कनेक्शन) के माध्यम से जुड़ा होता है। इसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार के जटिल क्षेत्र स्थल के अनुकूल हो सकता है।
