उत्पाद विवरण:
संपर्क करें
अब बात करें
|
| नाम: | हॉट डिप गैल्वेनाइज्ड ट्यूबलर स्टील 5G रेडियो एंटीना दूरसंचार मस्तूल संचार दूरसंचार गाइड टॉवर | गैल्वनीकरण मानक: | एएसटीएमए123 |
|---|---|---|---|
| सामग्री: | एएसटीएम ए36 ए572 | ऊंचाई: | 0-60 मीटर |
| हवा की गति: | ≥60एम/एस | संरचना: | तीन पैर |
| जीवनभर: | 20 वर्ष से अधिक | सतह का उपचार: | गर्म स्नान जस्ती |
| वेल्डिंग: | एडब्ल्यूएस डी 1.1 | रंग: | ज़ुल्फ़ या आरएएल रंग स्टारडंड, अनुकूलित |
| पवन प्रतिरोध: | 200 किमी/घंटा तक | पैरों की संख्या: | 3 |
| स्थापना प्रकार: | ज़मीन पर स्थापित | प्लेटफार्म की मात्रा: | 1/2/3/4/अनुकूलित |
| भार क्षमता: | 5000 किलोग्राम | प्रयोग: | दूरसंचार |
| संक्षारणरोधी उपचार: | गर्म स्नान जस्ती | तार का व्यास: | 12 मिमी |
| प्रमुखता देना: | क्षरण प्रतिरोधी तार टावर,55 मीटर का इस्पात प्रसारण टॉवर,टिकाऊ तटीय सिग्नल टॉवर |
||
JIAYAO CO., LTD.

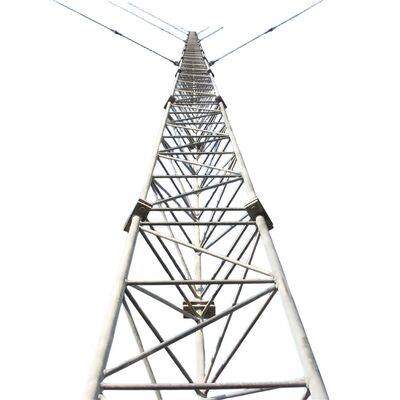

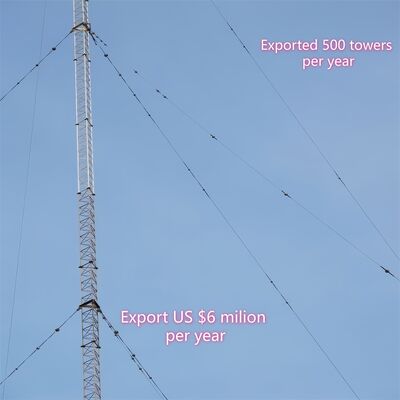

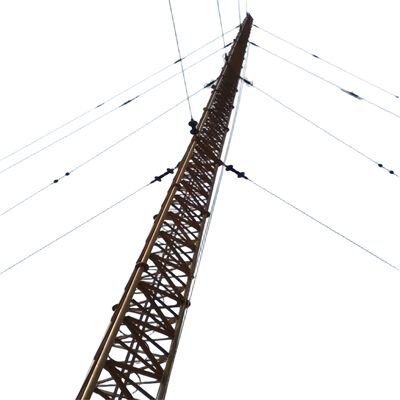

एक गुयेड वायर टावर (जिसे गुयेड टावर भी कहा जाता है) एक लंबा, पतला ढांचा है जो स्थिरता के लिए बाहरी गुय तारों (उच्च-शक्ति वाले स्टील केबलों) पर निर्भर करता है - स्व-सहायक टावरों के विपरीत जो स्वतंत्र रूप से खड़े होते हैं। यह डिज़ाइन इसे कम संरचनात्मक सामग्री के साथ अधिक ऊंचाई तक पहुंचने देता है, जिससे यह व्यापक कवरेज या ऊंचाई की आवश्यकता वाले अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प बन जाता है।
1. विनिर्देश
| डिज़ाइन | ||
| 1. डिज़ाइन कोड |

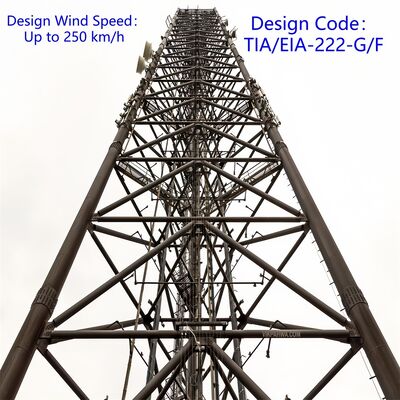

ANSI/TIA-222-G/H/F, EN 1991-1-4 और EN 1993-3-1 |
|
| संरचना स्टील | ||
| 2. ग्रेड | माइल्ड स्टील | उच्च तन्यता स्टील |
| GB/T 700:Q235B, Q235C, Q235D | GB/T1591:Q355B, Q355C, Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिज़ाइन विंड स्पीड | 250 किमी/घंटा तक | |
| 4. अनुमेय विक्षेपण | 0.5 ~ 1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता शक्ति (Mpa) | 360~510 | 470~630 |
| 6. उपज शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट और नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | ISO 898-1 | |
| 10.2 नट | ISO 898-2 | |
| 10.3 वाशर | ISO 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्डेड आर्क वेल्डिंग और सबमर्ज्ड आर्क वेल्डिंग (SAW) | |
| 13. मानक | AWS D1.1 | |
| अंकन | ||
| 14. सदस्यों के अंकन की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| जस्तीकरण | ||
| 15. स्टील सेक्शन का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A123 | |
| 16. बोल्ट और नट का गैल्वनाइजेशन मानक | ISO 1461 या ASTM A153 | |
गुयेड वायर टावर का टावर बॉडी क्या है?
एक गुयेड वायर टावर (गुयेड मस्तूल टावर) का टावर बॉडी केंद्रीय, पतला भार-वहन ढांचा है जो एंटीना, सेंसर या अन्य उपकरणों का समर्थन करता है, जो पार्श्व स्थिरता के लिए बाहरी गुय तारों पर निर्भर करता है (स्व-सहायक कठोरता के बजाय)। आमतौर पर एक ट्यूबलर या जालीदार स्टील फ्रेमवर्क के रूप में निर्मित, यह स्व-सहायक टावरों की तुलना में संकरा है और लोड वितरण और हवा के प्रतिरोध को अनुकूलित करने के लिए एक पतला डिज़ाइन (आधार पर चौड़ा, शीर्ष पर संकरा) पेश करता है। टावर बॉडी को जंग प्रतिरोध और बाहरी वातावरण में दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए जस्ती संरचनात्मक स्टील (ASTM A36/S235JR मानकों का अनुपालन) से बनाया गया है। यह चढ़ाई वाली सीढ़ी, एंटीना माउंट और केबल ट्रे जैसे प्रमुख एक्सेसरीज़ के लिए माउंटिंग बेस के रूप में कार्य करता है, और इसका मॉड्यूलर डिज़ाइन 30 मीटर से लेकर 200 मीटर से अधिक तक की ऊंचाई के अनुकूलन की अनुमति देता है, जो प्रसारण, दूरसंचार या मौसम संबंधी निगरानी जैसे अनुप्रयोगों के लिए तैयार किया गया है।
गुयेड वायर टावर पर एंटीना कैसे माउंट करें?
गुयेड वायर टावर पर एंटीना माउंट करना टावर के डिज़ाइन और उद्योग मानकों के अनुरूप एक संरचित, सुरक्षा-अनुपालक प्रक्रिया का पालन करता है:
गुयेड वायर टावर पर एंटी क्लाइम्बिंग डिवाइस क्या है?
गुयेड वायर टावर के लिए एंटी-क्लाइम्बिंग डिवाइस एक विशेष सुरक्षा घटक है जो टावर बॉडी पर अनधिकृत पहुंच को रोकने और गिरने के जोखिम को कम करने के लिए स्थापित किया गया है। सामान्य डिज़ाइनों में शामिल हैं:
ये डिवाइस बाहरी परिस्थितियों का सामना करने के लिए जंग-प्रतिरोधी सामग्री (उदाहरण के लिए, जस्ती स्टील, टावर बॉडी से मेल खाते हुए) से बने होते हैं। उनका प्राथमिक उद्देश्य अप्रशिक्षित व्यक्तियों द्वारा आकस्मिक या जानबूझकर चढ़ाई को रोककर सुरक्षा को बढ़ाना है, जो स्थानीय भवन सुरक्षा कोड और टावर ऑपरेटरों के लिए देयता शमन के अनुरूप है।
गुयेड वायर और गुयेड वायर टावर को कैसे कनेक्ट करें?
गुयेड तारों को गुयेड वायर टावर से जोड़ना एक सुरक्षित, भार-वहन प्रक्रिया शामिल है ताकि यह सुनिश्चित किया जा सके कि तार हवा और भूकंपीय बलों के खिलाफ टावर को प्रभावी ढंग से स्थिर कर सकें:
गुयेड वायर और गुयेड एंकर बोल्ट को कैसे कनेक्ट करें?
गुयेड तारों को गुयेड एंकर बोल्ट (ग्राउंड एंकर) से जोड़ना टावर की स्थिरता सुनिश्चित करते हुए, तार के तनाव को जमीन पर स्थानांतरित करने के लिए एक महत्वपूर्ण कदम है:
