उत्पाद विवरण:
|
| मानक: | ANSI/TIA-222-G-2005 | गैल्वनीकरण मानक: | एएसटीएम A123 / आईएसओ 1461 |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ9001: 2008 सीओसी | नाम: | 3 लेग लेग्ड ट्यूब पाइप ट्यूबलर सेल्फ सपोर्टिंग स्टील हॉट डिप गैल्वेनाइज्ड टेलीकम्यूनिकेशन कम्युनिकेश |
| संरचना: | तीन सहायक पैर | सामग्री: | Q345/Q235/सीमलेस पाइप |
| जस्ती: | गर्म डुबोया जस्ती | ऊँचाई: | 5-100M, या अनुकूलित |
| हवा की गति: | 0-150 किमी/घंटा | जीवनभर: | 20 वर्ष से अधिक |
| आवेदन: | दूरसंचार | ||
| प्रमुखता देना: | 175 मीटर 3 पैरों वाला टावर,175 मीटर 3 पैरों वाला पाइपलेस स्टील टॉवर,300 मीटर का तीन पैर वाला टावर |
||

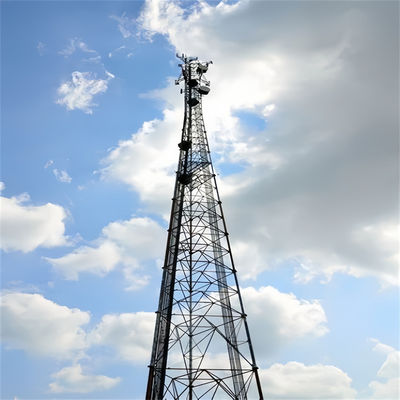

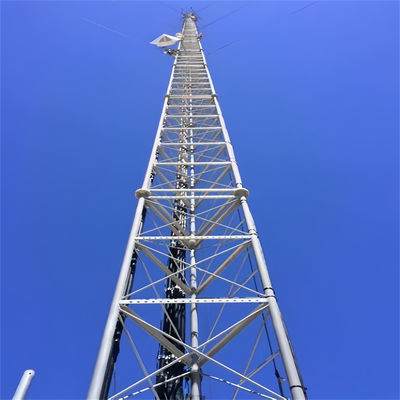

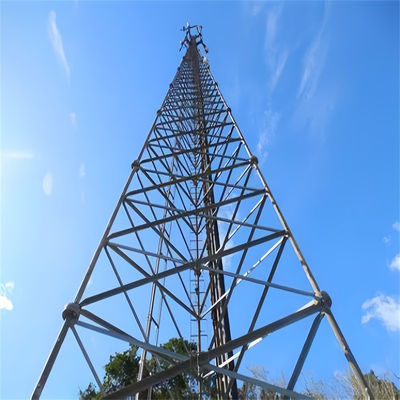

175M 180M 185M 190M 195M 200M 220M 240M 245M 260M 270M 280M 290M 300M टीवी एंटीना पोल मस्तूल 3 पैरों वाला ट्यूबलर स्टील टॉवर
JIAYAO CO., LTD
उत्पाद का वर्णन
तकनीकी डेटा
| डिजाइन | ||
| 1. डिजाइन कोड | TIA/EIA-222-G/F | |
| संरचना स्टील | ||
| 2ग्रेड | हल्के स्टील | उच्च तन्यता वाला इस्पात |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| एएसटीएम ए३६ | एएसटीएम ए 572 ग्रेड 50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. अनुमेय विचलन | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता शक्ति (एमपीए) | 360~510 | 470 ~ 630 |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) | 355 | 235 |
| 7लम्बाई (%) | 20 | 24 |
| 8. टक्कर की ताकत KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| बोल्ट और नट्स | ||
| 9ग्रेड | चौथी श्रेणी।8, 6.8, 8.8 | |
| 10यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 अखरोट | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 अखरोट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) | |
| 13मानक | एडब्ल्यूएस डी1.1 | |
| चिह्नित करना | ||
| 14. अंगों की चिह्नित करने की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | |
| जस्तीकरण | ||
| 15. इस्पात वर्गों के गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम A123 | |
| 16बोल्ट और नट्स का गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षण | ||
| 17कारखाना परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), शीत झुकने, पूर्व परीक्षण, हथौड़ा परीक्षण |
|
3 पैरों वाले पाइपलेस स्टील टॉवर की अंतिम संरचना क्या है?
3 पैरों वाले पाइपलेस स्टील टावर पर मेगावाट डिश को कैसे लगाया जाए?
3 पैरों वाले पाइपलेस स्टील टॉवर की मुख्य संरचना?
सबसे पहले, संरचनात्मक शक्ति अच्छी है
1. इस्पात पाइप टॉवर की सतह चिकनी और साफ करने में आसान है, जो कठिनाई को कम कर सकता है
2स्टील पाइप टॉवर का सेवा जीवन लंबा होता है और इसे कम रखरखाव और रखरखाव की आवश्यकता होती है।
