| मानक: | जीबी / एएनएसआई / टीआईए-222-जी | सामग्री: | एएसटीएम ए36 ए572 जीआर50 |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ 9001:2008 | गैल्वनीकरण मानक: | एएसटीएम A123 / आईएसओ 1461 |
| नट बोल्ट: | ग्रेड 8.8/6.8/4.8 | नाम: | मोबाइल वाईफ़ाई नेटवर्क 4G 5G Gsm रेडियो सिग्नल 4 लेग एंगल स्टील टेलीकॉम टॉवर दूरसंचार मस्तूल और सहाय |
| हवा की गति: | 40-180 मी/से | ऊँचाई: | 5-200मी |
| वारंटी: | 30 साल | संरचना: | चार सहायक पैर |
| डिजाइन भार: | अनुकूलन योग्य | उत्पत्ति: | चीन |
| प्रमुखता देना: | कोणीय 4 पैर टावर,ग्रिड 4 पैर टावर,ग्रिड 4 पैरों वाला कोणीय इस्पात टावर |
||
| डिजाइन | |||
| 1. डिजाइन कोड | TIA/EIA-222-G/F | ||
| संरचना स्टील | |||
| 2ग्रेड | हल्के स्टील | उच्च तन्यता वाला इस्पात | |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | ||
| एएसटीएम ए३६ | एएसटीएम ए 572 ग्रेड 50 | ||
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | ||
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | ||
| 4. अनुमेय विचलन | 0.5 ~1.0 डिग्री @ परिचालन गति | ||
| 5. तन्यता शक्ति (एमपीए) | 360~510 | 470 ~ 630 | |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) | 355 | 235 | |
| 7लम्बाई (%) | 20 | 24 | |
| 8. टक्कर की ताकत KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) | |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | ||
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | ||
| बोल्ट और नट्स | |||
| 9ग्रेड | चौथी श्रेणी।8, 6.8, 8.8 | ||
| 10यांत्रिक गुणों के लिए मानक | |||
| 10.1 बोल्ट | आईएसओ 898-1 | ||
| 10.2 अखरोट | आईएसओ 898-2 | ||
| 10.3 वाशर | आईएसओ 6507-1 | ||
| 11आयामों के लिए मानक | |||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | ||
| 11.2 अखरोट | ISO4032, ISO4034 | ||
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | ||
| वेल्डिंग | |||
| 12. विधि | CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) | ||
| 13मानक | एडब्ल्यूएस डी1.1 | ||
| चिह्नित करना | |||
| 14. अंगों की चिह्नित करने की विधि | हाइड्रोलिक प्रेस स्टैम्पिंग | ||
| जस्तीकरण | |||
| 15. इस्पात वर्गों के गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम A123 | ||
| 16बोल्ट और नट्स का गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम ए153 | ||
| परीक्षण | |||
| 17कारखाना परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, शार्पी परीक्षण (प्रभाव परीक्षण), शीत झुकने, पूर्व परीक्षण, हथौड़ा परीक्षण |
||

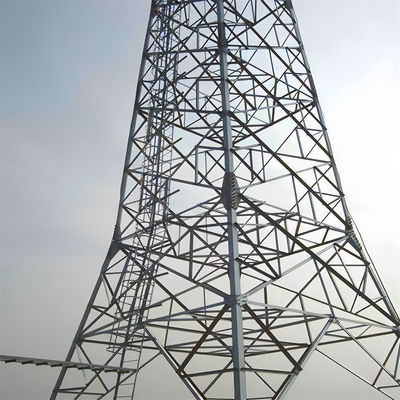

चार पैरों वाले कोणीय इस्पात टावर की अंतिम संरचना क्या है?
4 पैर वाले कोणीय इस्पात टावर पर मेगावाट पैनल को कैसे लगाया जाए?

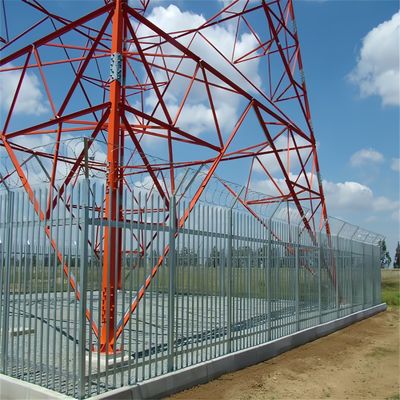

चार पैर वाले कोणीय इस्पात टावर की मुख्य संरचना क्या है?
तकनीकी मापदंड निम्नलिखित नियमों को पूरा करते हैं:डिजाइन हवा की गतिः 30M/S (विभिन्न क्षेत्रों)
बर्फ:5 मिमी-7 मिमी (क्षेत्र के अनुसार भिन्न होता है)
भूकंपीय तीव्रता:8°
उपयुक्त तापमानः-35°C-45°C
ऊर्ध्वाधर विचलनः<1/1000
ग्राउंड प्रतिरोधः≤10Ω
संचार टॉवर के लिए जंग रोधी उपचारः
टॉवर स्टील के घटकों के लिए गर्म डुबकी गैल्वेनाइज्ड संक्षारण विरोधी उपचार. 50 साल की जंग रहित गारंटी.
संचार टॉवर का मुख्य कार्यः
सिग्नल ट्रांसमिशन का समर्थन करें और सिग्नल ट्रांसमिशन एंटीना का समर्थन करें।
सामग्री की उत्पत्तिःबाओस्टील/शोगंग/हंडान आयरन एंड स्टील/तांगशान आयरन एंड स्टील आदि।
