उत्पाद विवरण:
|
| मानक: | एएनएसआई/टीआईए-222-जी | सामग्री: | एंगल स्टील ASTM A36 A572 Gr50/S275JR S275JR |
|---|---|---|---|
| प्रमाणपत्र: | सीई ISO9001 | गैल्वनीकरण मानक: | एएसटीएम A123 / आईएसओ 1461 |

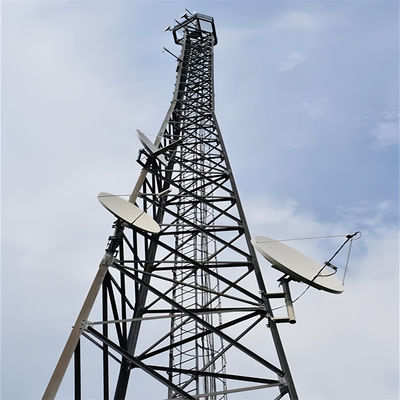

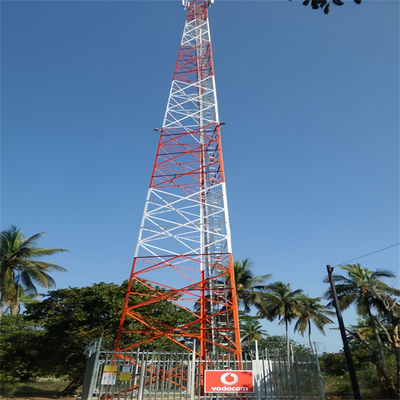

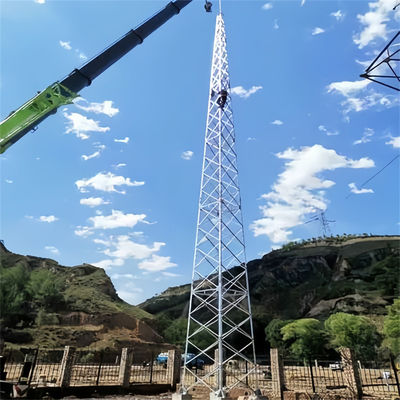

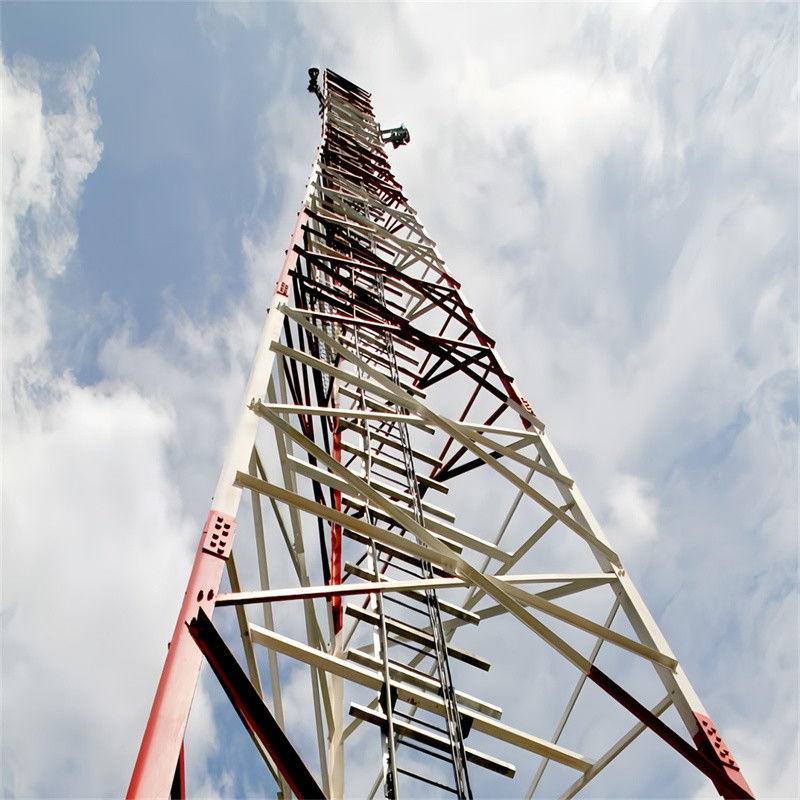

| उत्पाद का नाम: | 3 टांगों वाला एंगल स्टील टॉवर | ऊँचाई: | 10-100 मीटर |
| हवा की गति: | 0-200KM/H | संरचना: | कोणीय इस्पात जाली |
| बिजली से धातु चढ़ाने की क्रिया: | किसी धातु को गर्म रसायन में डुबाकर परत चढ़ाना | सतह उपचार: | चित्रकला |
| नट और बोल्ट्सन: | ग्रेड 8.8 | जीवनभर: | 30 से अधिक वर्ष |
| प्रमुखता देना: | 80 मीटर का 3 पैर वाला टावर,80 मीटर का 3 पैर वाला कोणीय इस्पात टावर,जस्ती 3 पैरों वाला टावर |
||
उत्पाद का वर्णन
| डिजाइन | ||
| 1. डिजाइन कोड | TIA/EIA-222-G/F | |
| संरचना स्टील | ||
| 2ग्रेड | हल्के स्टील | उच्च तन्यता वाला इस्पात |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| एएसटीएम ए३६ | एएसटीएम ए 572 ग्रेड 50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. अनुमेय विचलन | 0.5 ~1.0 डिग्री @ परिचालन गति | |
| 5. तन्यता शक्ति (एमपीए) | 360~510 | 470 ~ 630 |
| 6. शक्ति शक्ति (t≤16mm) (Mpa) | 235 | 355 |
| 7लम्बाई (%) | 20 | 24 |
| 8. टक्कर की ताकत KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| बोल्ट और नट्स | ||
| 9ग्रेड | चौथी श्रेणी।8, 6.8, 8.8 | |
| 10यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 अखरोट | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 अखरोट | ISO4032, ISO4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 शील्ड आर्क वेल्डिंग और डुबकी आर्क वेल्डिंग ((SAW) | |
| 13मानक | एडब्ल्यूएस डी1.1 | |
| जस्तीकरण | ||
| 14. इस्पात वर्गों के गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम A123 | |
| 15बोल्ट और नट्स का गैल्वनाइजेशन मानक | आईएसओ 1461 या एएसटीएम ए153 | |
